Les circuits intégrés d’émetteur-récepteur 60 GHz STMicro ST60A3H0 et ST60A3H1 visent à remplacer les câbles USB

STMicro ST60A3H0 et ST60A3H1 sont des circuits intégrés émetteurs-récepteurs à courte portée de 60 GHz qui tunnelisent les signaux eUSB2, I2C, SPI, UART et GPIO et visent à remplacer les câbles USB et autres dans les appareils grand public tels que les appareils photo numériques, les appareils portables, les disques durs portables et les petits jeux. bornes. Ils devraient également trouver leur place dans des applications industrielles telles que les machines tournantes où l’utilisation de câbles peut s’avérer difficile.

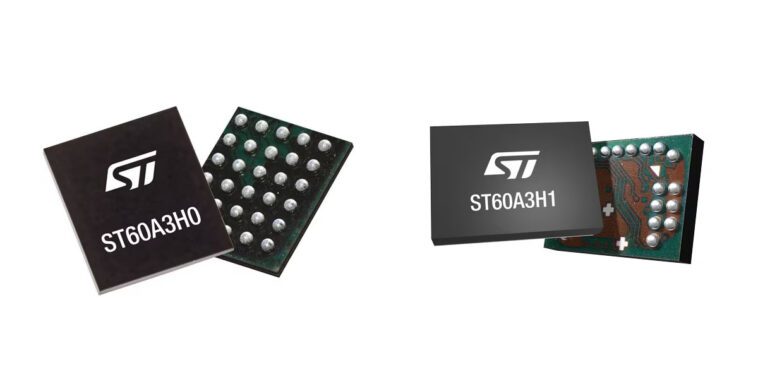

La puce ST60A3H0, plus petite, offre plus de flexibilité et nécessite une antenne externe, tandis que la puce ST60A3H1 est une solution entièrement intégrée avec une antenne linéaire intégrée. Les deux sont capables de vitesses USB 2.0 allant jusqu’à 480 Mbps et prennent en charge les signaux UART, GPIO et/ou I2C. Ils ne se limitent donc pas aux câbles USB et peuvent être utilisés dans une gamme d’applications.

Principales caractéristiques et spécifications des ST60A3H0 et ST60A3H1 :

• Émetteur-récepteur bande V 60 GHz pour une connectivité sans contact à courte portée jusqu’à 480 Mbit/s
• Tunneling RF eUSB2, UART, GPIO ou I2C
• Faible consommation d’énergie (valeurs typiques avec une seule alimentation de 1,8 V) :
  • eUSB2 Rx/Tx – 110/130 mW
  • UART/GPIO/I2C – 90 mW
  • Veille – 23 μW
• Nomenclature optimisée sans références de réseau et d’horloge de correspondance externe. Une horloge de référence peut être utilisée à une extrémité de la liaison RF pour se conformer à la réglementation régionale spécifique
• Caractéristiques du ST60A3H0
  • Émetteur-récepteur RF intégral intégré fonctionnant en mode Half-Duplex
  • Budget de liaison total typique de 34 dB
  • Impédance d’entrée/sortie RF nominale asymétrique de 50 Ω avec transition PCB recommandée
  • Alimentation simple 1,8 V ou double alimentation 1,8 V (analogique/RF) et 1,2 V (numérique/GPIO)
  • Paquet – VFBGA 2,2 x 2,6 x 0,8 mm, 30 billes, matrice 5 × 6, 0,4 mm
• ST60A3H1
  • Émetteur-récepteur RF complet intégré et antenne à polarisation linéaire, fonctionnant en mode Half-Duplex
  • Bilan de liaison total typique de 42 dB, jusqu’à 5 cm de perte de propagation en espace libre
  • Alimentation unique de 1,8 V
  • Contenu – VFBGA 2,9 x 4,1 x 0,8 mm, 23 billes, pas de 0,4 mm
• Plage de température – -20 à +85°C

Des données techniques détaillées et des kits d’évaluation sont disponibles, mais comme expliqué dans le communiqué de presse, pour y accéder, il faut signer un accord de non-divulgation, les informations publiques sont donc limitées. Si je comprends bien, il devrait y avoir un émetteur-récepteur dans l’appareil et un autre connecté à l’hôte et le transfert de données peut avoir lieu sur une distance de quelques centimètres. La recharge ne semble pas être prise en charge par la solution.

Les émetteurs-récepteurs ST60A3H0 et ST60A3H1 60 GHz semblent être particulièrement utiles pour les appareils étanches car ils suppriment le besoin de câblage tout en conservant la compatibilité USB 2.0, mais devraient également permettre des appareils plus fins et prendre en charge les appareils rotatifs, comme illustré dans la démonstration vidéo ci-dessous avec le précédent ST60A2. Émetteur-récepteur de qualité industrielle prenant en charge le tunneling SLVS ou GPIO.

STMicro affirme que les ST60A3H0 et ST60A3H1 sont produits en série avec un cycle de vie d’au moins 10 ans. Des échantillons sont disponibles dès maintenant à 5,00 $ et plus. Quelques détails supplémentaires peuvent être trouvés sur les pages produits respectives.
