Les cartes Waveshare R7FA4 PLUS A et B sont des clones de l’Arduino UNO R4 Minima et WiFi

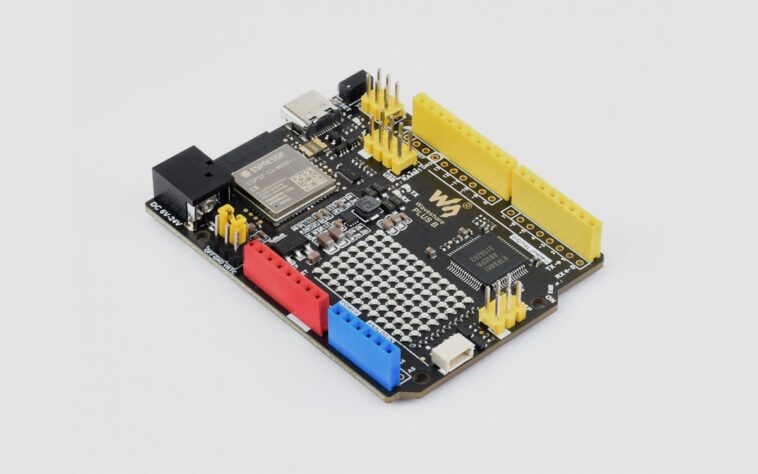

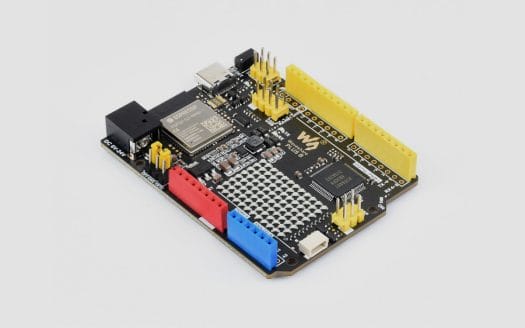

Les clones de cartes Arduino existent depuis de nombreuses années, mais je ne pense pas avoir jamais vu de clones des nouvelles cartes Arduino basées sur Renesas jusqu’à présent. Waveshare change cela avec le R7FA4 PLUS A qui clone avec Arduino UNO R4 Minima et la carte R7FA4 PLUS B dupliquant l’Arduino UNO R4 WiFi.

Les cartes Waveshare ne sont pas des clones à 100 % avec quelques petites différences dans la disposition du PCB, la prise en charge des blindages 5 V et 3,3 V, un « connecteur de sortie d’alimentation » supplémentaire à 6 broches avec des signaux 5 V, 3,3 V et GND et un cavalier de communication USB. pour choisir entre les microcontrôleurs Espressif ESP32-S3 et Renesas RA4M1.

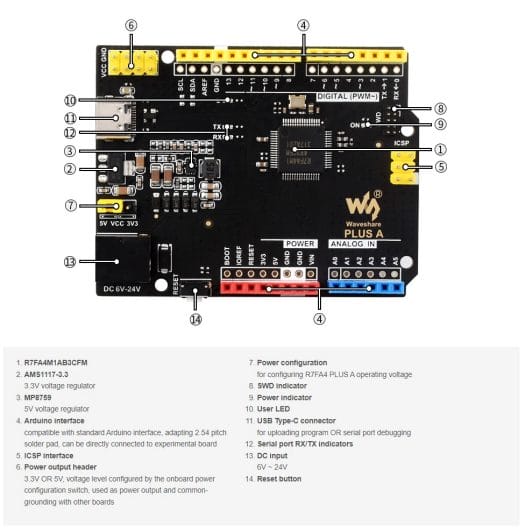

Spécifications Waveshare R7FA4 PLUS A et B :

• Microcontrôleur – MCU Renesas RA4M1 Arm Cortex-M4F à 48 MHz avec 32 Ko de SRAM, 256 Ko de flash
• Sans fil (modèle B uniquement) – module ESP32-S3-MINI-1 basé sur le microcontrôleur Xtensa LX7 double cœur ESP32-S3 avec 512 Ko de SRAM, 384 Ko de ROM, connectivité WiFi 4 et Bluetooth 5.0, antenne PCB
• Écran (modèle B uniquement) – Matrice 12 × 8 LED (rouge)
• USB – 1 x port USB Type-C pour l’alimentation et la programmation
• Extensions
  • Embases Arduino UNO avec broches
    • 14x E/S numériques
    • 13x broches LED
    • Analogique – 6x broches d’entrée analogiques, 2x DAC analogiques 12 bits
    • 6x MLI
    • 1x UART, 1x I2C, 1x SPI
    • Prise en charge du bus CAN
    • Tension E/S – 5 V et 3,3 V (non disponible sur les cartes Arduino, mais fonctionne sur la carte Waveshare – à confirmer)
    • Courant d’E/S – 8 mA
  • R7FA4 PLUS B uniquement
    • Connecteur Qwiic I2C pour modules d’extension.
    • Connecteur à 3 broches avec une broche « OFF » pour éteindre la carte et une broche « VRTC » pour maintenir l’horloge interne en temps réel alimentée et en fonctionnement.
• Débogage et programmation – en-tête ICSP à 6 broches ; R7FA4 PLUS A uniquement : connecteur SWD à 10 broches
• Divers – Bouton de réinitialisation, voyant d’alimentation, cavalier de communication USB
• Source de courant
  • Tension d’entrée – 6 à 24 V via une prise d’alimentation ou Vin, 5 V via le port USB-C
  • Connecteur de sortie – connecteur à 6 broches avec 5,5 V et 3,3 V (introuvable sur les cartes Arduino UNO R4 d’origine)
• Dimensions – 68,6 x 53,4 mm

Les cartes Waveshare R7FA4 Plus A et B sont fonctionnellement équivalentes aux cartes Arduino UNO R4 Minima et WiFi, à l’exception de la prise en charge supplémentaire des blindages Arduino 3,3 V (en plus de ceux 5 V) et du connecteur de sortie de puissance supplémentaire. Cela signifie que les logiciels des cartes Arduino officielles fonctionneront sur les « clones », mais Waveshare fournit toujours un wiki pour chaque carte avec une documentation supplémentaire sur le matériel, les schémas PDF et un guide montrant comment démarrer avec l’IDE Arduino.

Le prix des «clones» Arduino UNO R4 n’est pas si différent de celui des cartes d’origine, le Waveshare R7FA4 Plus A coûtant 21,59 $, frais de port compris sur Aliexpress et le Waveshare R7FA4 Plus B vendu au prix de 27,89 $ expédié. Les deux cartes sont également disponibles sur Amazon pour respectivement 21,99 $ (modèle A) et 29,99 $ (modèle B).
