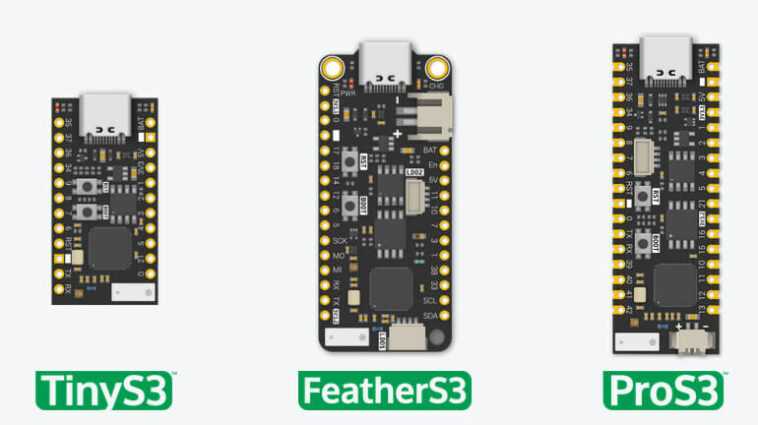

Seon Rozenblum, mieux connu sous le nom de Unexpected Maker, a lancé des mises à niveau de ses cartes ESP32-S2 telles que la TinyS2 avec des variantes ESP32-S3, à savoir TinyS3, FeatherS3 et ProS3 planches.
Les nouvelles cartes partagent les mêmes facteurs de forme que les TinyS2, FeatherS2 et ProS2, mais elles disposent d’un microcontrôleur double cœur plus puissant avec des instructions AI et une SRAM de 512 Ko. Le microcontrôleur ajoute également la connectivité Bluetooth 5.0 Low Energy (BLE) avec prise en charge Bluetooth Mesh, au lieu de la simple connectivité WiFi 4 trouvée dans les cartes précédentes.
Les cartes TinyS3, FeatherS3 et ProS3 partagent les fonctionnalités suivantes :
- SoC – ESP32-S3 d’Espressif Systems avec
- Microcontrôleur double cœur Xtensa LX7 32 bits jusqu’à 240 MHz
- Co-processeur RISC-V ULP
- 512 Ko de SRAM
- Wi-Fi 4 2,4 GHz (802.11b/g/n)
- Bluetooth 5.0 BLE + Maille
- Mémoire – PSRAM QSPI de 8 Mo
- Flash – 8 Mo à 16 Mo selon le modèle.
- USB – 1x connecteur USB Type-C avec protection contre le retour d’alimentation pour l’alimentation et la programmation
- Antenne – Antenne 3D à gain élevé
- Débogage – USB série JTAG
- Divers – LED RVB
- Source de courant
- Chargement de la batterie LiPo
- Broches de détection VBAT et 5V
Mais les cartes diffèrent en termes de facteurs de forme, de GPIO disponible, de capacité flash, etc., comme indiqué dans le tableau ci-dessous.
| TinyS3 | PlumeS3 | ProS3 | |
|---|---|---|---|
| MCU | ESP32-S3FN8 | ESP32-S3 | ESP32-S3 |
| Éclat | 8 Mo (interne) | 16 Mo (externe) | 16 Mo (externe) |
| PSRAM | 8 Mo (externe) | 8 Mo (externe) | 8 Mo (externe) |
| GPIO | 17 | 21 | 27 |
| Régulateur LDO 3V3 | 1 | 2 | 2 |
| STEMME QT | N / A | 2x, un sur chaque LDO | 1x sur LDO 1 |
| Connexion de la batterie | En-tête + JST Pads en bas | En-tête + JST PH en haut | Header + Microblade sur le dessus |
| JTAG | USB série JTAG | USB série JTAG | USB série JTAG + broches d’en-tête |
| Protection ESD | N / A | N / A | Oui |
| En-têtes crénelés | N / A | N / A | Oui |
| Dimensions | 35 mm x 17,8 mm | 52,3 mm x 22,9 mm | 53 mm x 17,8 mm |

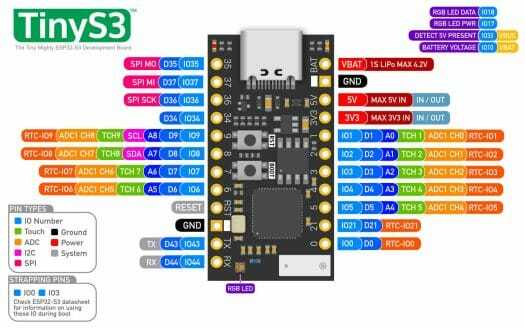

TinyS3 est le plus petit du lot et exploite le flash intégré de 8 Mo de la puce ESP32-S3FN8 pour économiser de l’espace sur la carte et maintenir la compatibilité avec la carte TinyPICO.

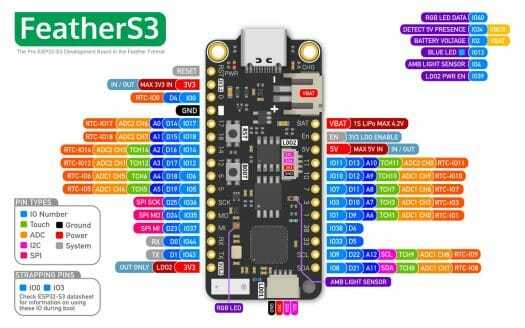

Le FeatherS3 est le successeur du FeatherS2 et, comme vous l’avez peut-être deviné d’après le nom de la carte, il est compatible avec le facteur de forme Adafruit Feather. Il existe deux LDO. Le deuxième LDO est contrôlé par l’utilisateur et s’arrête automatiquement en mode veille profonde.

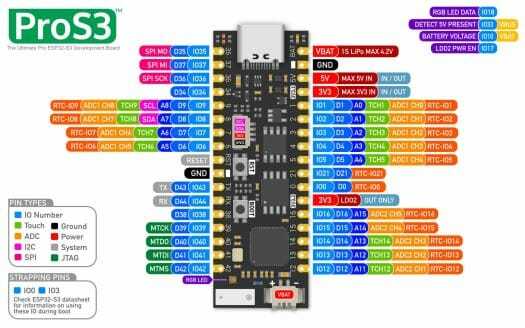

Le ProS3 est la carte ESP32-S3 la plus avancée d’Unexpected Maker, qui dit que c’est comme « le TinyS3 mais sur les stéroïdes » avec plus d’E/S, une conception double LDO et des fonctionnalités telles que la protection ESD et les en-têtes crénelés.
Les cartes sont compatibles avec CircuitPython, MicroPython, l’ESP-IDF, l’IDE Arduino et d’autres plates-formes de codage, mais le guide de démarrage se concentre sur le micrologiciel CircuitPython qui est préinstallé sur les cartes ESP32-S3. Les schémas PDF, les empreintes et symboles KiCad 6 et les modèles 3D sont disponibles sur GitHub.
Les cartes Unexpected Maker ESP32-S3 peuvent être achetées pour 20 $ à 24 $ sur le magasin de l’entreprise, ainsi que sur Amazon, Adafruit et d’autres distributeurs.
Via Hackster.io
-
