Les cartes Luckfox Lyra sont dotées d’un SoC triple cœur Rockchip RK3506G2, d’une interface d’affichage et d’un port Ethernet en option

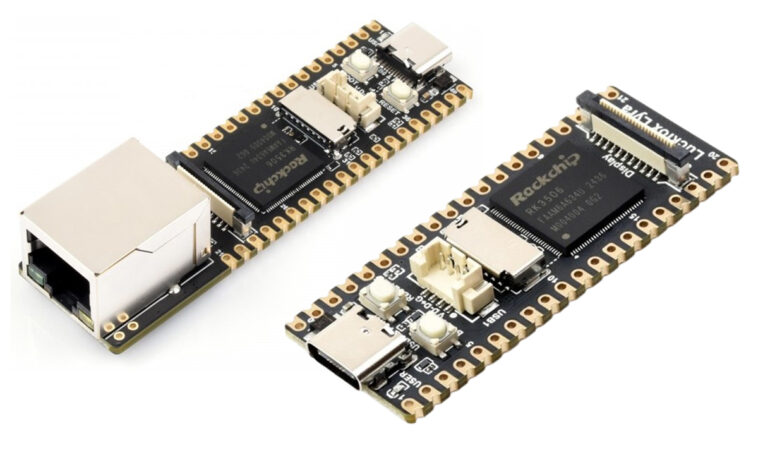

Les cartes Luckfox Lyra sont dotées d’un SoC Arm Cortex-A7 triple cœur Rockchip RK3506G2 avec un cœur temps réel Cortex-M0, 128 Mo de DDR3 sur puce, une interface d’affichage MIPI DSI et construites sur un processus de 22 nm. Trois versions sont disponibles avec le Luckfox Lyra, le Lyra B (avec 256 Mo de flash) et le Luckfox Lyra Plus offrant des fonctionnalités similaires, mais le modèle Plus plus long ajoute également un connecteur Ethernet RJ45 10/100 Mbps en plus d’avoir 256 Mo de flash SPI NAND.

Ce sont les premières cartes Luckfox dotées du processeur RK3506G2, offrant une connectivité Ethernet et une interface d’affichage. Mais ce n’est pas tout à fait la première carte Arm Linux de la société avec Ethernet et une interface d’affichage, et nous avons couvert la carte de développement micro Luckfox Pico Ultra, toutes basées sur un SoC Rockchip RV1106G3 plus tôt cette année. La société a également présenté en février les cartes LuckFox Pico Pro et Pico Max d’apparence similaire, alimentées par un SoC RV1006G2, mais au lieu d’une interface d’affichage, elles offrent une interface de caméra MIPI CSI.

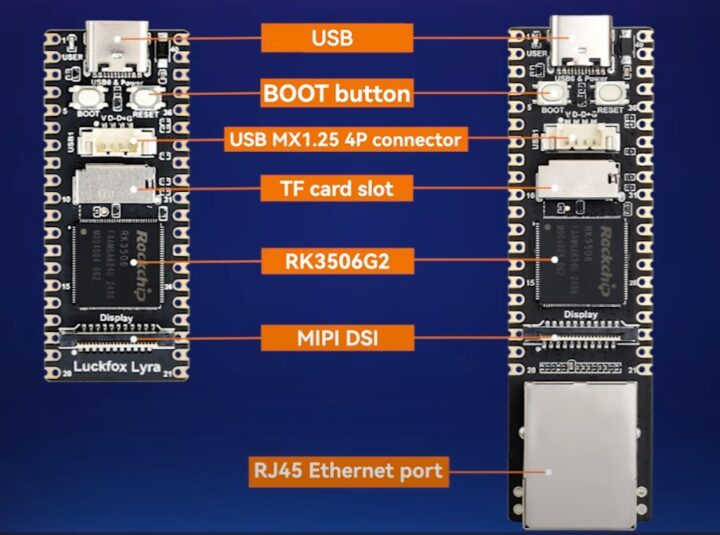

Spécifications de Luckfox Lyra et Luckfox Lyra Plus :

• SoC-Rockchip RK3506G2
  • Processeur
    • Processeur Arm Cortex-A7 triple cœur avec 1,2 GHz
    • Noyau Arm Cortex-M0
  • Cache
    • Cache d’instructions L1 de 16 Ko intégré et cache de données L1 de 16 Ko
    • Cache L2 du système unifié de 128 Ko
  • Mémoire
    • SRAM système de 48 Ko
    • Mémoire intégrée DDR3L de 128 Mo
  • Paquet – QFN128L à 128 broches
• Stockage
  • Stockage flash SLC NAND de 256 Mo via la puce W25N02KV (Lyra B et Lyra Plus uniquement)
  • Emplacement pour carte MicroSD pour stockage externe
• Écran – Connecteur MIPI DSI à 2 voies avec une résolution de sortie maximale de 1280 × 800 à 60 ips
• Réseau – Port Ethernet RJ45 10/100 Mbps avec puce Ethernet PHY CH182H2 (versions Luckfox Lyra Plus uniquement)
• USB – Connecteur USB Type-C pour l’alimentation et le flashage du système d’exploitation
• Expansion

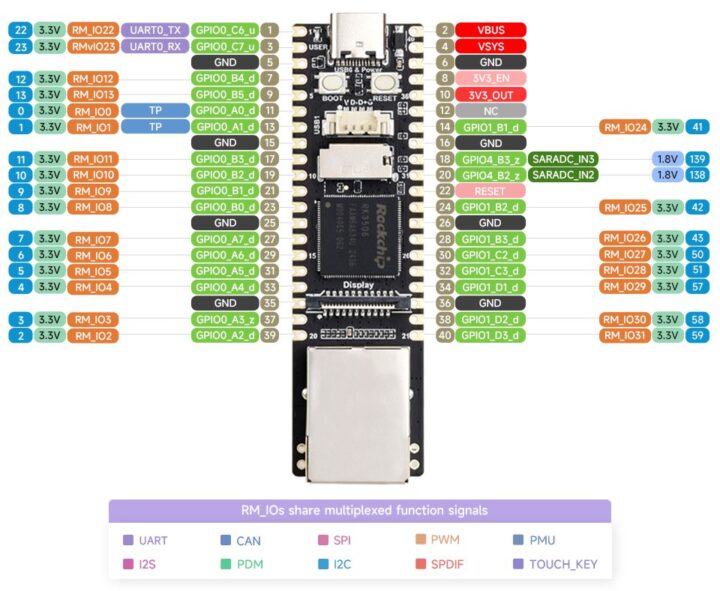

  • 2 connecteurs GPIO à 20 broches avec 24 broches GPIO
  • Connecteur USB 4 broches pour port USB Type-A via un câble adaptateur
• Divers
  • Boutons BOOT et RESET
  • LED utilisateur
• Alimentation – 5V via port USB-C
• Dimensions
  • Luckfox Lyre – 51 x 21 mm
  • Luckfox Lyra Plus-72x21mm

Les cartes Luckfox Lyra prennent en charge le système de construction Buildroot et le système d’exploitation Ubuntu 22.04 avec des images personnalisées disponibles pour les cartes Lyra, Lyra B et Lyra Plus. Les images Buildroot peuvent démarrer à partir de SPI NAND Flash ou d’une carte microSD, mais d’une manière ou d’une autre, les images Ubuntu ne peuvent démarrer qu’à partir d’une carte microSD. Tous les fichiers image sont disponibles en téléchargement sur la page wiki de Luckfox. De plus, le Luckfox-Lyra-SDK avec Buildroot, Yocto, le code d’application, le noyau et u-boot, est fourni aux développeurs et a été testé sur les machines hôtes Ubuntu 22.04 LTS.

Les cartes Luckfox Lyra Plus et Luckfox Lyra B sont disponibles sur AliExpress au prix respectif de 19,50 $ et 16,00 $. Alternativement, ils peuvent également être achetés sur Amazon pour 17,99 $ ou 19,99 $.
