Les cartes de chargement sans fil haute puissance de 50 W ciblent les applications industrielles, médicales et domestiques intelligentes.

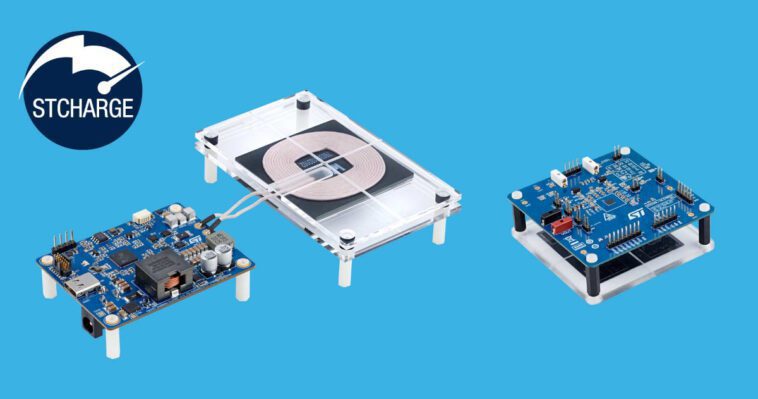

STMicro a présenté une combinaison de cartes émettrices et réceptrices de charge sans fil de 50 W, à savoir la carte émettrice STEVAL-WBC2TX50 et la carte réceptrice STEVAL-WLC98RX, pour le développement de solutions de charge sans fil haute puissance telles que les équipements médicaux et industriels, les appareils électroménagers et périphériques d’ordinateur.

La carte d’émetteur, basée sur le système-in-package (SiP) d’émetteur STWBC2-HP, prend en charge jusqu’à 50 W de puissance de sortie à l’aide du protocole Super Charge (STSC) propriétaire de STMicro, ainsi que du profil de puissance de base Qi 1.3 5 W (BPP). ) et profil de puissance étendu (EPP) de 15 W. La carte réceptrice, basée sur le circuit intégré de récepteur d’alimentation sans fil STWLC98, peut gérer jusqu’à 50 W de puissance de charge via STSC, prend en charge la charge Qi BPP et EPP et implémente des fonctionnalités telles que la configuration de redresseur adaptatif (ARC) pour prolonger la distance de charge jusqu’à 50 %. et une mesure précise de la tension et du courant pour la détection d’objets étrangers (FOD).

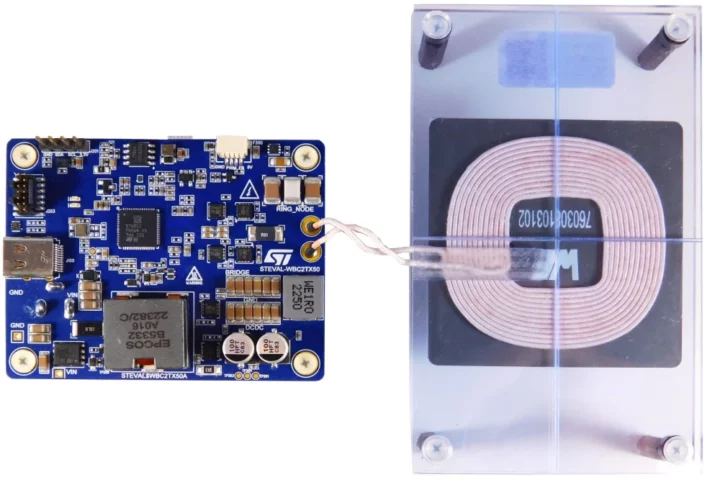

Points forts de la carte émetteur STEVAL-WBC2TX50 :

• Puce d’émetteur de puissance sans fil STWBC2-HP
  • MCU – Microcontrôleur Arm Cortex-M0 STM32G071
  • Frontal spécifique à l’application qui fournit le conditionnement du signal et le contrôle de la fréquence, un générateur PWM haute résolution pour piloter l’émetteur et fonctionne avec n’importe quelle tension CC de 4,1 V à 24 V.
• Alimentation USB
• Compatible avec l’élément sécurisé STSAFE-A110 pour fournir l’authentification Qi.
• Convertisseur DC-DC boost synchrone pour alimenter le pont
• Onduleur à pont complet embarqué
• Détection de présence Rx basée sur la mesure du facteur Q de la bobine
• Fonction de détection d’objets étrangers (FOD)
• Gestion thermique et protections sur puce
• Connecteur combiné SWD + UART

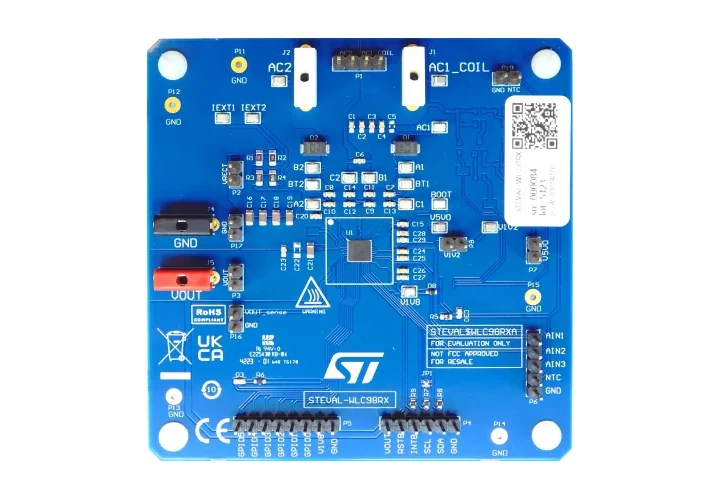

Caractéristiques de la carte récepteur STEVAL-WLC98RX :

• CI de récepteur de puissance sans fil STWLC98
  • MCU – Noyau Arm Cortex-M3
  • Étage de puissance à redresseur synchrone intégré à haut rendement avec tension de sortie programmable jusqu’à 20 V.
• Récepteur sans fil compatible Qi 1.3
• Le profil de puissance étendu (EPP) fournit jusqu’à 15 W
• La prise en charge du protocole ST Super Charge (STSC) fournit jusqu’à 50 W
• Régulateur à faible chute de tension avec limite de courant de sortie et contrôle de la tension d’entrée
• Mode de configuration de redresseur adaptatif (ARC) pour une liberté spatiale améliorée
• Mesure précise de tension/courant pour la détection de corps étrangers (FOD)
• Gestion thermique et protections sur puce

Les deux cartes sont accompagnées d’une déclaration de conformité à la directive européenne sur les équipements radio (RED).

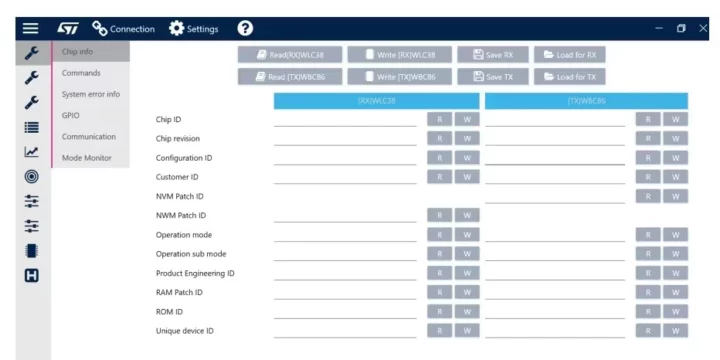

La carte réceptrice STEVAL-WLC98RX peut être configurée avec le programme STSW-WPSTUDIO, tandis que les concepteurs peuvent utiliser le programme STSW-WBC2STUDIO pour la carte émettrice STEVAL-WBC2TX50. Les deux fournissent une interface graphique avec surveillance en temps réel des paramètres internes clés via des interfaces UART ou USB et des assistants pour simplifier des tâches autrement complexes telles que la FOD (détection d’objets étrangers) et la conception de bobines personnalisées.

Concrètement, le kit de recharge sans fil de 50 W permettra le développement d’applications de recharge sans fil haute puissance telles que les aspirateurs, les outils électriques sans fil, les drones, les robots mobiles, les dispositifs d’administration de médicaments médicaux, les systèmes à ultrasons portables, l’éclairage de scène et mobile, les imprimantes, et des scanners.

Le prix commence à 113,93 $ pour le récepteur STEVAL-WLC98RX et à 109,03 $ pour l’émetteur STEVAL-WBC2TX50. De plus amples détails peuvent être trouvés sur les pages produits respectives et dans le communiqué de presse.
