Les adaptateurs HDMI vers bornes à vis peuvent être utiles pour les cartes Raspberry Pi RP2040 et RP2350

L’idée même d’un adaptateur HDMI vers terminal à vis peut sembler idiote au premier abord, mais à l’ère des E/S programmables (PIO) et de la transmission série à haut débit (HSTX), ceux-ci pourraient finir par être utiles pour les cartes ou modules basés sur Raspberry Pi RP2040 ou RP2350 car ils ont tous été montrés pour prendre en charge la sortie DVI via des connecteurs HDMI.

Il existe quelques cartes qui intègrent un port HDMI comme l’Olimex RP2040-PICO-PC, la Solder Party RP2xxx Stamp Carrier XL ou l’Adafruit Feather RP2040, entre autres, mais la plupart des cartes n’incluent pas de port HDMI. Ce qu’elles ont généralement, ce sont des embases GPIO, et un adaptateur HDMI vers borne à vis permettrait aux utilisateurs d’ajouter facilement un port HDMI à leur carte existante sans soudure, simplement en utilisant des fils de liaison, ou avec un peu plus de travail, un vieux câble HDMI.

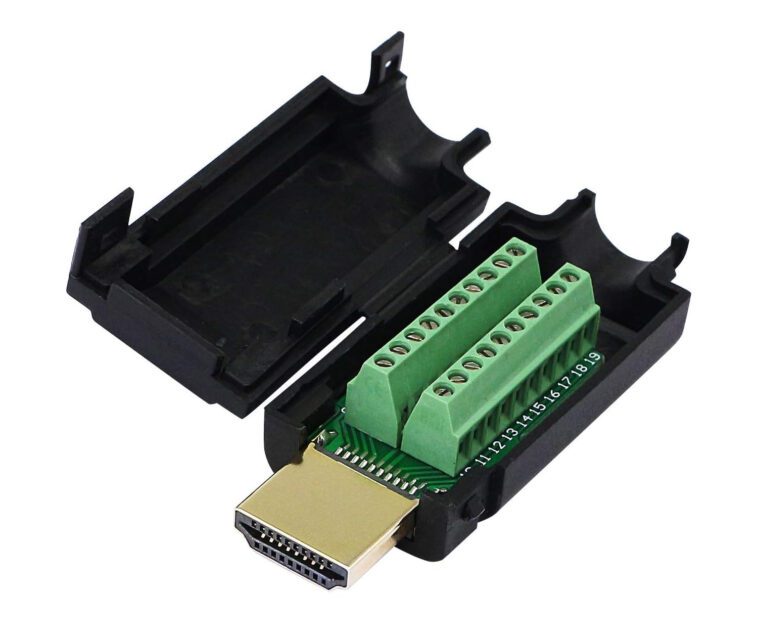

Tous les adaptateurs HDMI vers bornes à vis sont assez basiques avec un connecteur mâle HDMI compatible HDMI 2.0 (24AWG) et deux borniers de 10 pôles chacun, tous logés dans un boîtier en plastique. Aucune soudure n’est requise, sauf si votre module/carte n’est pas livré avec des embases avec uniquement des trous traversants ou crénelés.

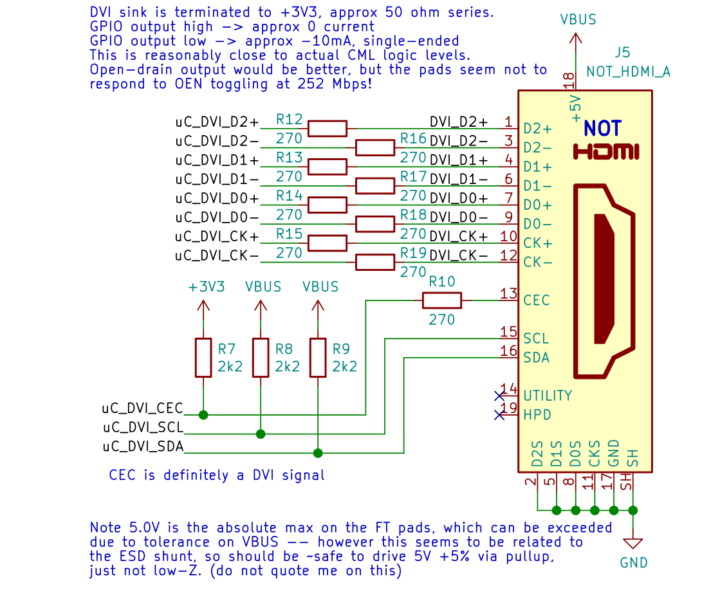

Bien qu’il y ait 20 broches au total, le câblage d’un Raspberry Pi RP2040 ne devrait nécessiter qu’environ 11 broches selon les schémas du projet PicoDVI.

Les adaptateurs HDMI vers bornes à vis sont assez bon marché, à 8,99 $ sur Amazon avec un tournevis, mais vous pouvez réduire ce prix à moins de 6 $ par pièce en achetant des lots de cinq pièces. AliExpress propose même des modèles moins chers pour environ 5 $ avec des bornes à vis ou même 3 $ si vous êtes prêt à faire de la soudure.

Par Luke Wren sur X
