Waveshare a récemment lancé la carte PCIe vers PCIe X1 (C) qui est un connecteur PCIE FFC à la carte d’adaptateur de machines à sous PCIe X1 standard pour le Raspberry PI 5. Mais lors de la recherche de plus de détails sur la carte, j’ai également découvert d’autres solutions à partir de 52PI et de faibles frais.
Ces adaptateurs de machines à sous Raspberry Pi PCIe X1 permettent aux utilisateurs de connecter des cartes d’extension telles que les cartes réseau, les contrôleurs de stockage et d’autres périphériques PCIe au Raspberry PI 5. De plus, la carte dispose d’un en-tête d’alimentation 12V dédié et d’une prise DC, qui fournit de l’alimentation aux épingles 12V de l’emplacement PCIE, pour les dispositifs de puissance. Ces fonctionnalités permettent des applications telles que l’accélération d’IA, le réseautage à grande vitesse et l’expansion de stockage.

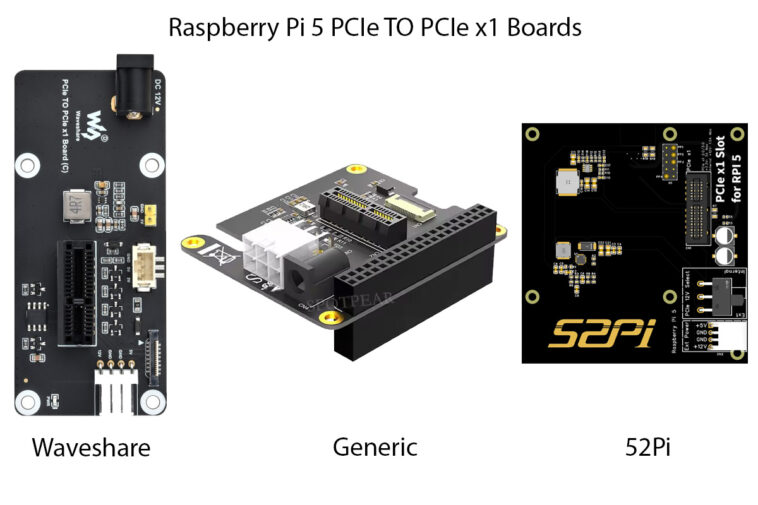

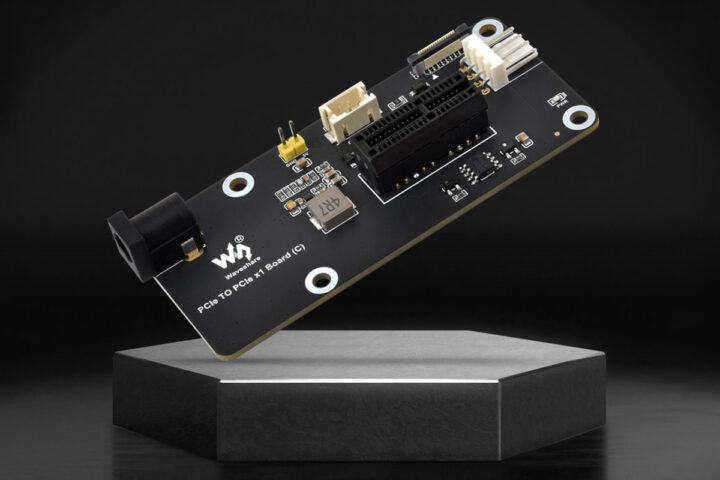

Waveshare PCIe to PCIe X1 Board (C)

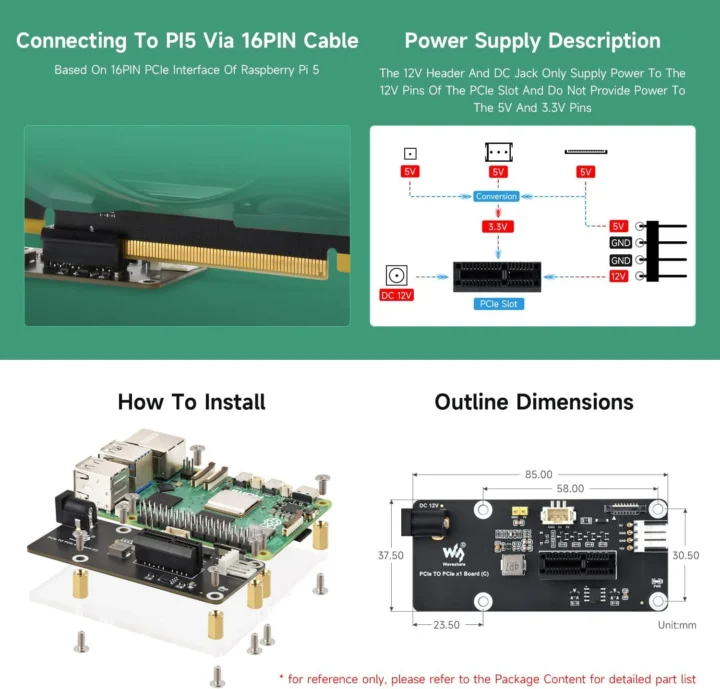

La carte d’adaptateur PCIE FFC vers PCIE X1 (C) PCIE FFC permet à Raspberry PI 5 de connecter les périphériques PCIE X1 standard à l’aide d’un câble FFC flexible. Contrairement à des contre-életeurs RIGID PCB, cet adaptateur est livré avec une plaque de base où la carte PCIe et le Raspberry Pi sont placés. Cette carte prend en charge les périphériques PCIE, y compris les SSD NVME, les cartes réseau et les accélérateurs d’IA, et dispose d’une prise électrique 12V dédiée.
Waveshare PCIe to PCIe X1 Board (c) Spécifications
- Compatibilité – Raspberry Pi 5 et potentiellement d’autres planches avec un connecteur FFC compatible
- Interfaces
- PCIe X1 Gen2 / 3 Slot pour PCIe X1, X4, X8 et X16 (électriquement X1)
- Connecteur FFC à 16 broches pour Raspberry Pi 5
- Power – En-tête à 4 broches 12V ou cric DC pour alimenter les broches 12V de la fente PCIE

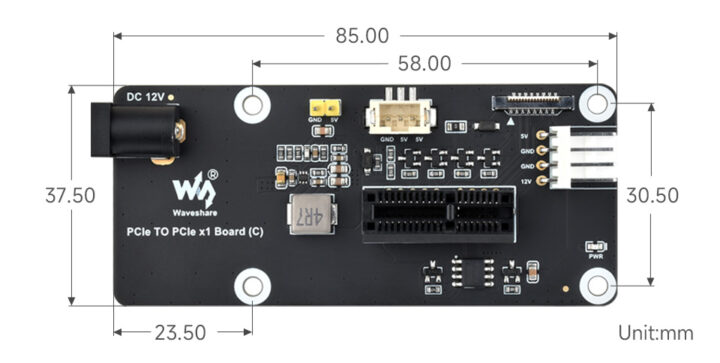

- Dimensions – 85 mm x 37,5 mm
La carte PCIe X1 PCIE X1 (C) est disponible sur Amazon pour 21,99 $ avec un kit de montage ou le magasin Waveshare pour 12,99 $ plus l’expédition. Il y a aussi un wiki, mais il est vide en ce moment.

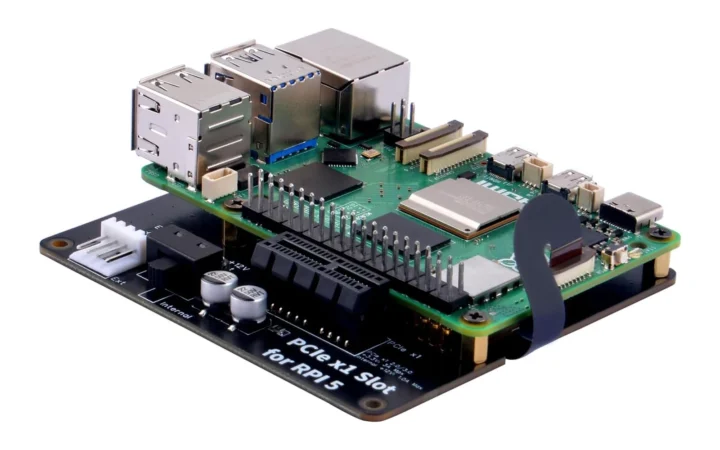

52pi P02 PCIe Slot pour Raspberry Pi 5
La fente GEEKPI / 52PI P02 PCIe pour Raspberry Pi 5 est une autre carte d’extension qui convertit l’interface PCIe FFC de Raspberry Pi 5 en un emplacement PCIe X1 pour connecter divers périphériques PCIe. Comme la carte Waveshare, cela est également compatible avec les appareils PCIE x1, x2, x4, x8 et x16, et prend en charge les normes PCIE GEN2 et GEN3.
La principale différence par rapport au modèle Waveshare est que cette carte intègre un circuit d’alimentation 12V intégré 1A 1A (en utilisant l’alimentation de l’adaptateur USB-C connecté au PI5) et une option pour une entrée d’alimentation 12V externe pour les cartes PCIe haute puissance. La carte possède également des traces de signal plaquées dorées qui assurent une connectivité à grande vitesse et fiable, répondant aux exigences du signal PCIE 3.0.
Spécifications de la machine à sous 52PI P02 PCIE X1
- Compatibilité – Raspberry Pi 5
- Interfaces
- PCIe X1 Gen2 / 3 Slot pour PCIe X1, X4, X8 et X16 (électriquement X1)
- Connecteur FFC à 16 broches pour Raspberry Pi 5
- Pouvoir
- Circuits d’alimentation 12V intégrés (sortie max 1A)
- Entrée d’alimentation 12V externe pour les cartes PCIe plus puissance
- PCB
- PCB plaqué or pour améliorer les performances électriques
- Traces de signal PCIe ultra-court pour une transmission de données à grande vitesse stable
- Répond aux exigences d’intégrité du signal PCIe 3.0
- Dimensions – 85 mm x 80 mm
La machine à sous 52pi P02 PCIe est disponible sur Amazon pour 29,99 $ ou 23,35 $ sur AliExpress avec livraison gratuite. Alternativement, il peut également être trouvé sur le magasin 52pi pour 21,24 $. Le wiki a plus de détails pour commencer l’adaptateur.
Adaptateur de machines à sous standard PI5 PI5 PI5

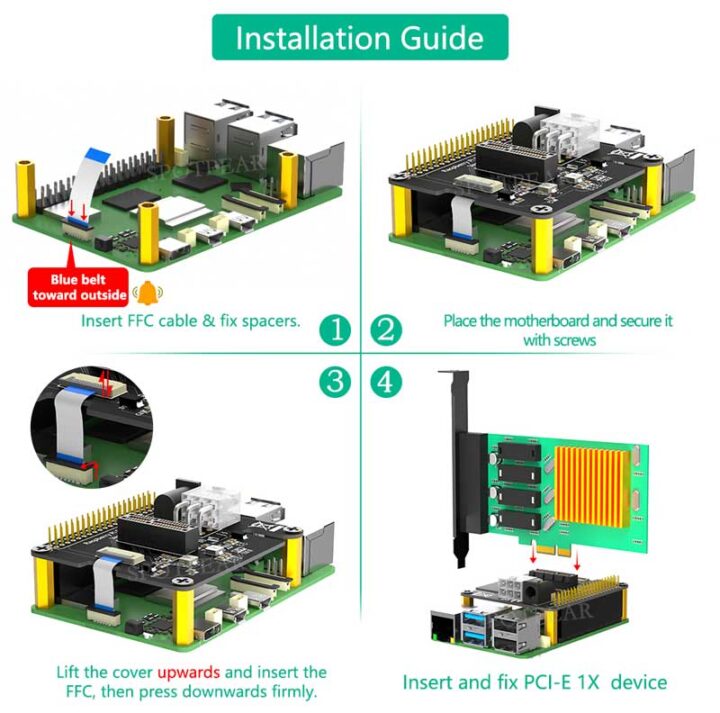

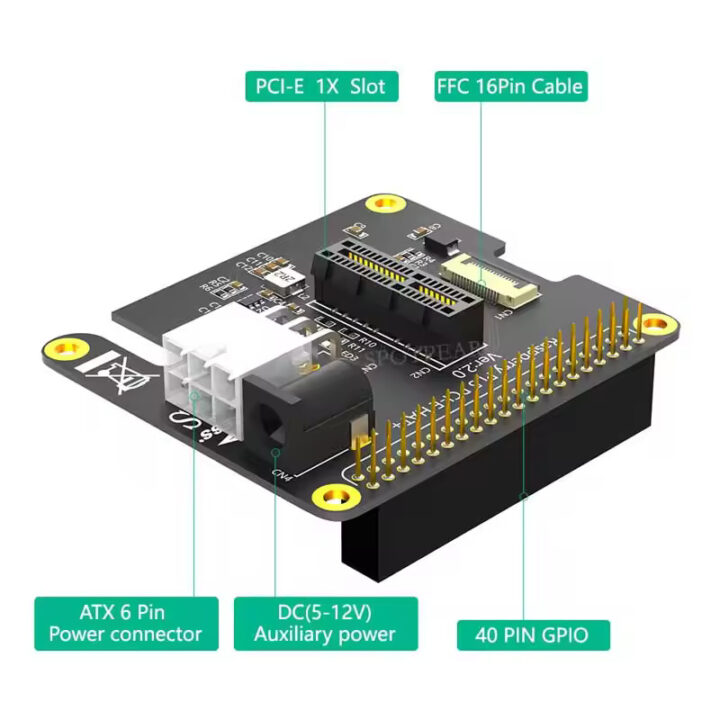

Lors de la recherche d’AliExpress, j’ai trouvé le «Pi5-Pcie-Standard-Slot-Adapter», un autre connecteur PCIe FFC PCIe (12,70 $) à PCIE X1 pour le Raspberry Pi 5. Comme les autres cartes, ce tableau prend également en charge une interface PCIE X1 et est compatible avec PCIE GEN2 et GEN3 Standards. Conçu avec des traces courtes, il répond pleinement aux exigences du signal PCIe 3.0. De plus, il comprend un circuit d’alimentation externe 12V pour les appareils avides de puissance. Mais contrairement à d’autres conseils, cette planche se trouve au-dessus du PI et convertit la tête masculine du PI en en-têtes par e-mail.
SPOTPEAR PI5 PCIE STANDARD ADAPTER SPÉCIFICATIONS:
- Compatibilité – Raspberry Pi 5
- Interfaces
- PCIe X1 Slot avec support PCIe Gen2 / 3
- Connecteur FFC à 16 broches pour Raspberry Pi 5
- En-tête GPIO Raspberry Pi 40 broches
- Conception – Routing de trace court pour une meilleure fiabilité et intégrité du signal
- Alimentation – Entrée d’alimentation 12V externe pour les cartes PCIe plus puissance
- Dimensions – non mentionnés
L’adaptateur à sous standard PCIE SPOTPEAR PCIE peut être acheté directement auprès d’AliExpress pour 17,17 $, et plus d’informations peuvent être trouvées sur le magasin SpotPear.
Dans l’ensemble, les adaptateurs de machines à sous Raspberry Pi PCIe X1 fournissent une expansion de PCIe pour le Raspberry Pi 5 à l’aide de cartes PCIe standard. Waveshare et 52PI prennent en charge diverses tailles de périphérique PCIe et incluent des options d’alimentation externes 12V, avec 52pi avec une alimentation alimentaire intégrée et un PCB plaqué or. SpotPear est le moins cher parmi tous avec une prise en charge de base PCIe X1 et une entrée 12V externe. Sélectionnez simplement le produit qui correspond mieux à vos besoins.
