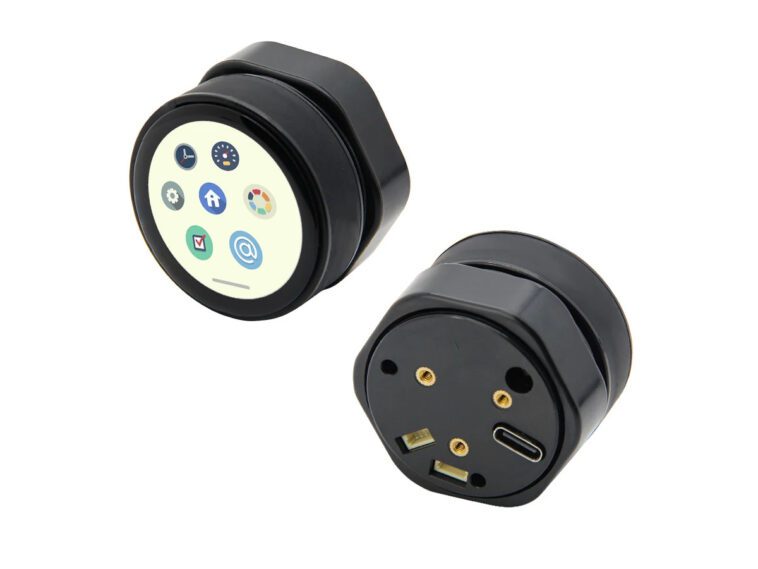

LILYGO T-Encoder-Pro est un encodeur rotatif basé sur Espressif Systems ESP32-S3 WiFi et Bluetooth SoC, équipé d’un AMOLED de 1,2 pouces avec support d’écran tactile et de deux connecteurs Qwiic pour l’extension.
LILIGO T-Encoder a été introduit en 2022 avec un SoC ESP32 WiFi et Bluetooth et quelques GPIO qui lui ont permis d’être installé sur un blindage de clavier à 2 touches. Le LILYGO T-Encoder Pro a une conception complètement différente avec un SoC ESP32-S3 plus avancé, un écran tactile intégré et les GPIO sont désormais exposés via des connecteurs Qwiic au lieu d’en-têtes.
Spécifications LILYGO T-Encoder-Pro :
- SoC sans fil – Espressif Systems ESP32-S3R8
- CPU – Tensilica LX7 double cœur jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA
- Mémoire – 512 Ko de RAM, 8 Mo de PSRAM
- Sans fil – WiFi 4 2,4 GHz et Bluetooth
- Stockage – 16 Mo de mémoire flash (W25Q128)
- Écran – AMOLED arrondi de 1,2 pouces avec une résolution de ∅390 mm via les contrôleurs QSPI SH8601A-W14-T06 ; Puce d’encodeur tactile et rotatif CHSC5816 I2C
- USB – 1x USB Type-C pour l’alimentation et la programmation
- Encodeur – Encodeur rotatif gauche/droite
- Extension – 2x connecteurs Qwiic (1x 3,3 V I2C, 1x 5 V UART)
- Divers – Buzzer (connecté à IO17), bouton utilisateur (IO0), 3x filetages de montage
- Alimentation – 5 V/500 mA via port USB-C
- Dimensions – 43,5 x 43,5 x 27,5 mm
Le T-Encoder Pro prend en charge la programmation PlatformIO/Arduino à l’aide de la bibliothèque Arduino_GFX pour le pilote AMOLED, SensorLib pour le contrôleur à écran tactile CHSC5816 et la bibliothèque LVGL pour la conception de l’interface utilisateur. Vous trouverez des schémas PDF, une fiche technique, des instructions de base pour commencer et des croquis Arduino pour les principales fonctionnalités (écran tactile, affichage, encodeur et programme de test basé sur LVGL) sur GitHub.
LILYGO vend l’encodeur rotatif T-Encoder Pro ESP32-S3 sur Aliexpress pour 38,98 $, frais de port compris, et sur Amazon pour 38 $. Ce n’est pas tout à fait le premier encodeur rotatif basé sur ESP32-S3 avec écran intégré que nous avons couvert sur le logiciel Raspberryme comme nous l’avons écrit sur le cadran M5Stack l’année dernière, et Kumpee a examiné l’écran rotatif IPS MaTouch ESP32-S3 avec un écran plus grand de 2,1 pouces. quelques mois. Un autre produit similaire est l’encodeur rotatif RoenDi avec un microcontrôleur STM32 et un écran couleur de 1,28 pouces.
