Lorsque vous débutez avec l’électronique, vous aimeriez créer des circuits simples, comme un circuit LED, pour vous familiariser avec les concepts de base de la conception de circuits. Voici un circuit basé sur une minuterie 555 pour vous – Un Schéma du circuit du clignotant LED. À l’aide de composants électroniques courants facilement disponibles et d’un schéma facile à comprendre, ce didacticiel vous montrera comment faire briller et s’estomper une LED à un certain intervalle. Voici donc le guide étape par étape pour réaliser cela Circuit LED clignotant.
Composants de circuits
- Circuit intégré de minuterie 555
- Condensateur 1uF
- Résistance de 470 000 ohms
- Résistances 1k Ohms (2)
- Pile 9v

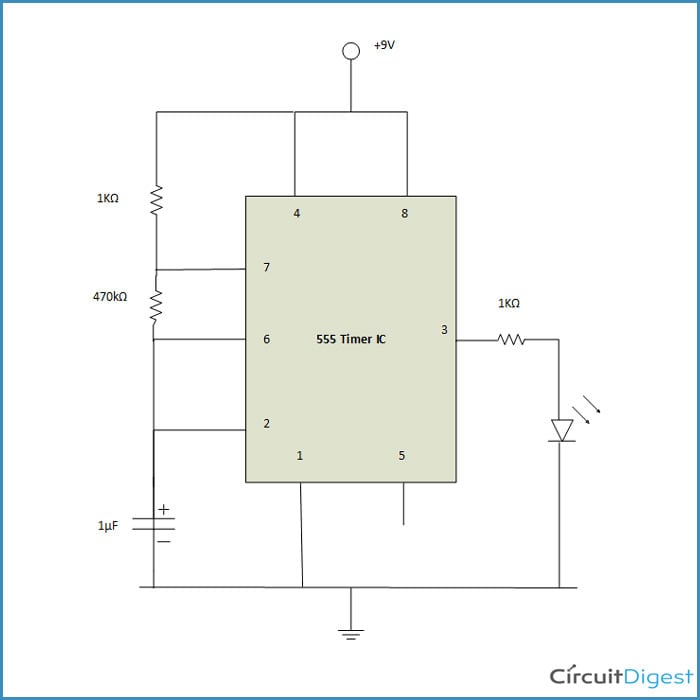

Schéma de circuit
Le circuit intégré de minuterie 555 est utilisé ici en mode de fonctionnement astable qui génère une sortie continue sous forme d’onde carrée via la broche 3 qui allume et éteint la LED. Vous pouvez en savoir plus ici sur les différents modes de fonctionnement et les concepts de base du 555 timer IC.
Comment réaliser le circuit clignotant LED : étape par étape

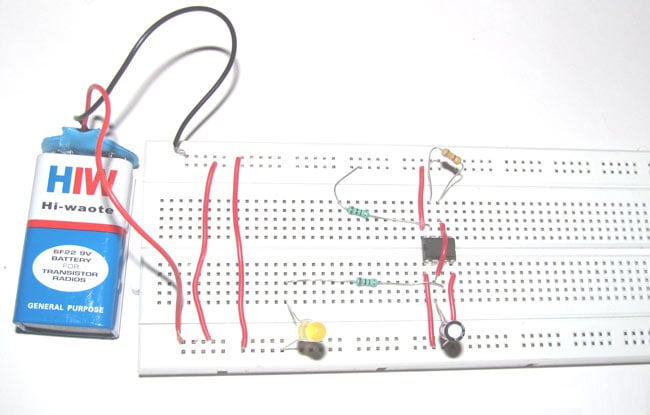

- Récupérez tous les composants requis et préparez-vous ! Placez le circuit intégré de minuterie 555 sur la planche à pain comme indiqué dans l’image de configuration de la planche à pain donnée ci-dessus.
- Connectez la broche 1 du circuit intégré de minuterie 555 à la terre. Vous pouvez voir la structure des broches du circuit intégré de minuterie 555 dans le schéma des broches ci-dessous.
- Connectez la broche 2 à l’extrémité positive du condensateur. Le fil le plus long d’un condensateur polarisé est le positif et le plus court est le négatif. Connectez le fil négatif du condensateur à la masse de la batterie.
- Connectez également la broche 2 à la broche 6 du circuit intégré de minuterie 555.
- Connectez la broche 3 qui est la broche de sortie avec le fil positif de la LED à l’aide d’une résistance de 1 kΩ. Le fil négatif de la LED doit être connecté à la terre.
- Connectez la broche 4 à l’extrémité positive de la batterie.
- La broche 5 ne se connecte à rien.
- Connectez la broche 6 à la broche 7 à l’aide d’une résistance de 470 kΩ.
- Connectez la broche 7 à l’extrémité positive de la batterie à l’aide d’une résistance de 1 kΩ.
- Connectez la broche 8 à l’extrémité positive de la batterie.
- Connectez enfin les câbles de la batterie à la planche à pain pour démarrer l’alimentation électrique du circuit.
Une fois que vous avez connecté la batterie au circuit, la LED devrait clignoter. Si cela ne fonctionne pas, vérifiez à nouveau les connexions. Assurez-vous également que la batterie est correctement connectée à la planche à pain et que l’alimentation atteint les composants du circuit. Ici, vous pouvez modifier la vitesse de clignotement de la LED en changeant le condensateur avec une capacité différente. Si vous souhaitez ajouter plus de LED dans ce circuit de LED clignotantes, connectez-les en parallèle avec la première LED en utilisant des résistances appropriées.
Vous pouvez également connecter plusieurs LED en utilisant un compteur décennal IC 4017. Voici le tutoriel détaillé : Heart Shape Serial LED Flasher
