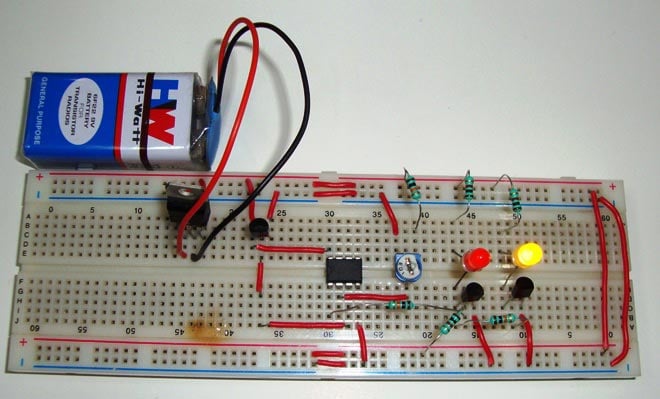

LED à température contrôlée utilisant LM35

Aujourd’hui, nous construisons un circuit simple mais très utile en utilisant Capteur de température LM35. Dans ce circuit, nous allons contrôler les LED en fonction de la température autour. Si la température dépasse un niveau particulier (50 degrés dans ce circuit), la LED rouge s’allumera automatiquement, sinon la LED jaune restera allumée en dessous de cette température particulière. Cette valeur de température seuil peut être définie en ajustant la résistance variable dans le circuit, selon les besoins.

Ce Circuit d’éclairage à température contrôlée peut être utile de plusieurs manières, comme il peut fonctionner comme indicateur de température ou déclencher n’importe quel appareil comme un ventilateur ou une alarme au-delà d’une température particulière. Il peut également fonctionner comme alarme incendie si vous réglez le seuil de température très haut, comme 100 degrés Celsius. Dans ce circuit, vous apprendrez également comment utiliser le capteur LM35 dans n’importe quel circuit. Le LM35 est un capteur de température très populaire et peu coûteux, généralement utilisé comme thermomètre numérique ou pour mesurer la température.

Composants requis :

• Pile 9v
• IC7805
• Sonde de température LM35
• Ampli opérationnel LM358
• Résistance de 10k ohms (3)
• Résistance 1k ohm (3)
• Résistance variable 10k
• LED (rouge et jaune)
• Transistor NPN BC547 (2)

Capteur de température LM35 :

Le LM35 est un dispositif de type transistor à trois broches. Il a VCC, GND et OUTPUT. Ce capteur fournit une tension variable à la sortie en fonction de la température. « LM35 » fournit une sortie en degrés Celsius et peut détecter une température jusqu’à 150 degrés Celsius.

Pour chaque augmentation de température de +1 centigrade, il y aura une tension plus élevée de +10 mV au niveau de la broche de sortie. Ainsi, si la température est de 0◦ centigrades, la sortie du capteur sera de 0 V, si la température est de 10◦ centigrades, la sortie du capteur sera de +100 mV, si la température est de 25◦ centigrades, la sortie du capteur sera de +250 mV.

Configuration de la tension de référence pour l’ampli-op LM358 :

Ici, nous avons utilisé l’ampli-op LM358 pour comparer la tension de sortie du LM35 avec la tension de référence. Comme mentionné, nous avons réglé le circuit pour une tension de seuil de 50 degrés, donc pour déclencher l’ampli-op à 50 degrés, nous devons régler la tension de référence à 0,5 volt, car à une température de 50 degrés, la tension de sortie du LM35 sera de 0,5 volt ou 500 mV. Tension de référence est la tension à la broche n°2 du LM358 (voir schéma de circuit ci-dessous).

Actuellement, pour définir la tension de référence, nous avons créé un Circuit diviseur de tension en utilisant la résistance R1 et la résistance variable RV1 de 10k. En utilisant les formules ci-dessus, vous pouvez définir la tension de référence en conséquence et modifier la température seuil. Comme pour définir la température de 50 degrés Celsius comme valeur de déclenchement, vous pouvez régler le potentiomètre à peu près à 8k:2k comme :

Vout = (R2 / R1 + R2) * Vin

(ici R2 est la deuxième partie du potentiomètre : 2k ohm et R1 est R1 + première partie du potentiomètre : 10k+8k)

Vout = (2/18 + 2) * 5 = 0,5v

Ampli opérationnel LM358 :

Les amplificateurs opérationnels sont également connus sous le nom de Comparateurs de tension. Lorsque la tension à l’entrée non inverseuse (+) est supérieure à la tension à l’entrée inverseuse (-), alors la sortie du comparateur est élevée. Et si la tension de l’entrée inverseuse (-) est supérieure à l’extrémité non inverseuse (+), alors la sortie est FAIBLE. En savoir plus sur le fonctionnement de l’ampli-op ici.

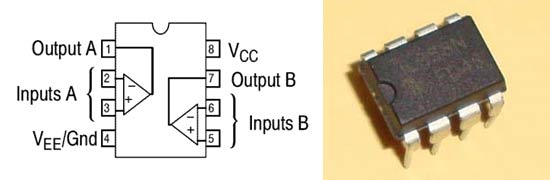

LM358 est un double faible bruit Amplificateur opérationnel qui contient deux comparateurs de tension indépendants. Il s’agit d’un ampli opérationnel à usage général qui peut être configuré dans de nombreux modes tels que comparateur, été, intégrateur, amplificateur, différenciateur, mode inverseur, mode non inverseur, etc.

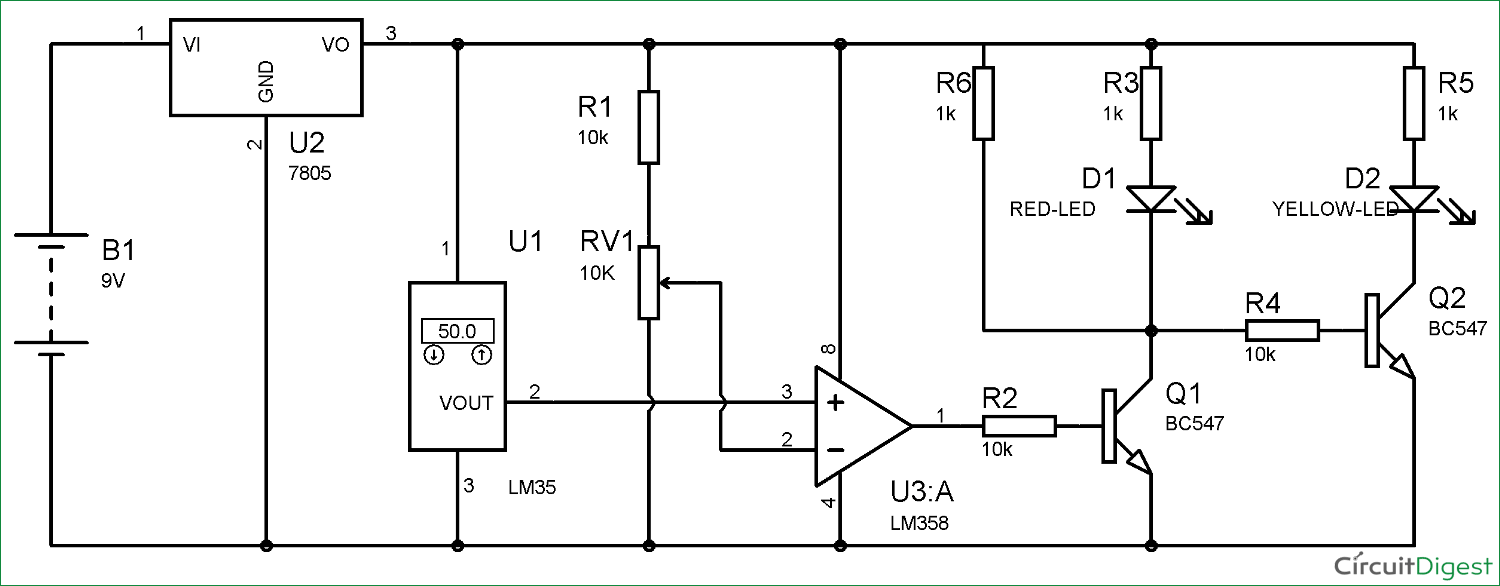

Schéma de circuit :

Explication de travail :

Fonctionnement de ceci Lumières à température contrôlée Le projet est simple. Une batterie à usage général de 9 V est utilisée pour alimenter l’ensemble du circuit et IC7805 est utilisée pour fournir l’alimentation régulée de 5 V au circuit. Lorsque la température est inférieure à 50 degrés Celsius, la LED jaune reste allumée et la LED rouge reste éteinte. Lorsque la température est inférieure à 50 degrés, la sortie du LM358 reste FAIBLE et Q1 reste à l’état OFF et le transistor Q2 reste à l’état ON.

Désormais, lorsque la température ambiante dépasse 50 degrés Celsius, la tension de sortie du LM35 à la broche 2 dépasse également 0,5 volt ou 500 mV. La sortie du LM35 est connectée à la broche 3 de l’ampli-op LM358. Et comme nous avons réglé la tension de référence (tension à la broche 2 du LM358) à 0,5 volt, la tension à la broche 3 (entrée non inverseuse) devient désormais supérieure à la tension à la broche 2 (entrée inverseuse) et la sortie de l’ampli-op LM358 (PIN 1) devient ÉLEVÉE. Sortie du LM358 connectée à la base du transistor NPN Q1, donc Q1 devient également allumé et la LED rouge commence à briller. En même temps, la base du transistor Q2 est mise à la terre et Q2 devient éteint et la LED jaune devient également éteinte. C’est ainsi que le Le circuit détecte la limite de température et l’indique en allumant la LED rouge.

Dans la démonstration vidéo ci-dessous, nous avons utilisé du fer à souder pour chauffer l’environnement proche du capteur de température LM35, vérifiez-le.
