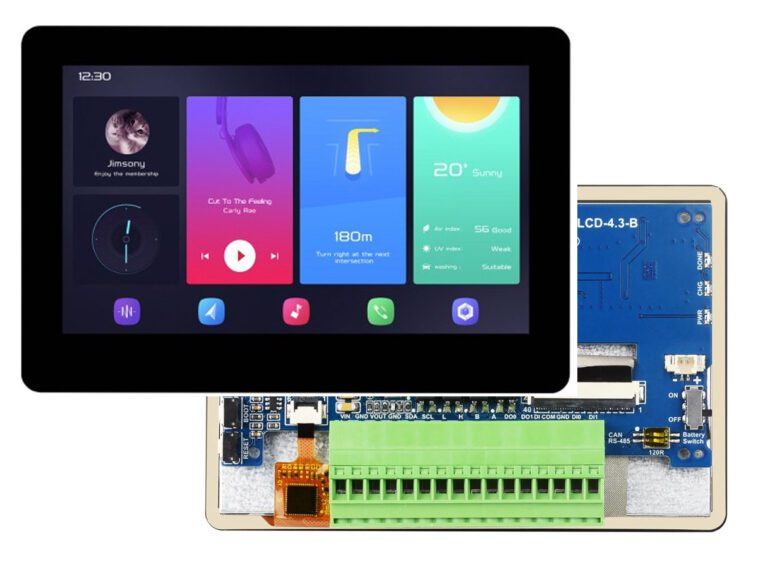

Waveshare « ESP32-S3-Touch-LCD-4.3B » est une carte de développement d’écran tactile capacitif construite autour d’un SoC ESP32-S3 avec des interfaces RS485, CAN Bus, I2C et DIO isolées fournies via un bornier. Le kit de développement comprend un écran tactile capacitif de 4,3 pouces avec une résolution de 800 × 480, un RTC et un emplacement pour carte microSD. Associé à une large plage de tension d’entrée de 7 à 36 V CC, l’ESP32-S3-Touch-LCD-4.3V convient à l’IoT HMI, à la domotique intelligente, etc.
Nous avons déjà écrit sur des cartes de développement similaires de Waveshare comme l’écran tactile ESP32-S3 de 1,69 pouce, le module LCD tactile IPS Waveshare de 1,69 pouce à 15 $, l’écran arrondi Waveshare RP2040-LCD-0,99-B, mais ils n’offriraient pas de broches d’extension ou de GPIO via des pads ou des connecteurs à 4 broches, tandis que l’écran ESP32-S3 dispose d’un bornier avec des interfaces supplémentaires comme RS485 ou CAN Bus qui devraient rendre le câblage plus pratique et polyvalent pour les applications cibles.
Spécifications de l’écran LCD tactile Waveshare ESP32-S3 :
- Microcontrôleur sans fil – Espressif Systems ESP32-S3R8
- CPU – Tensilica LX7 double cœur jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA, 384 Ko de ROM.
- Mémoire – 512 Ko de RAM, 8 Mo de PSRAM
- Stockage – 16 Mo de mémoire Flash
- Connectivité – WiFi 4 2,4 GHz et Bluetooth 5.0 LE avec prise en charge d’un réseau maillé longue portée, jusqu’à 2 Mbps de débit de données.
- Stockage – Emplacement pour carte MicroSD

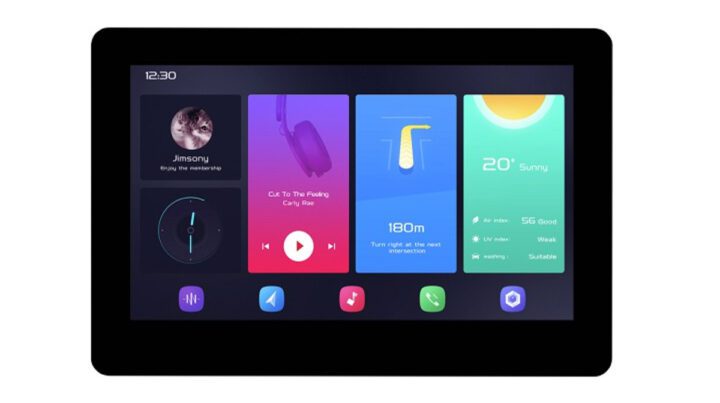

- Écran – Écran IPS de 4,3 pouces avec résolution 800×480, écran tactile capacitif à 5 points ; angle de vision : 160°
- E/S via bornier
- Bus CAN (TJA1051T/3)
- RS485 (SP3485FR)
- I2C
- Entrée numérique : 2x DI (5-36V, passif/actif, optocoupleur bidirectionnel)
- Sortie numérique : 2x DO (5-36V, 450mA/canal)
- Caractéristiques supplémentaires
- Puce RTC embarquée
- Indicateurs LED pour l’état de l’alimentation et de la batterie
- Source de courant
- 7-36 V CC via bornier
- USB Type-C
- Prise en charge de la batterie rechargeable (3,7 V lithium)
- Température de fonctionnement – 0°C ~ 65°C
- Dimensions – 112,4 mm x 75,1 mm

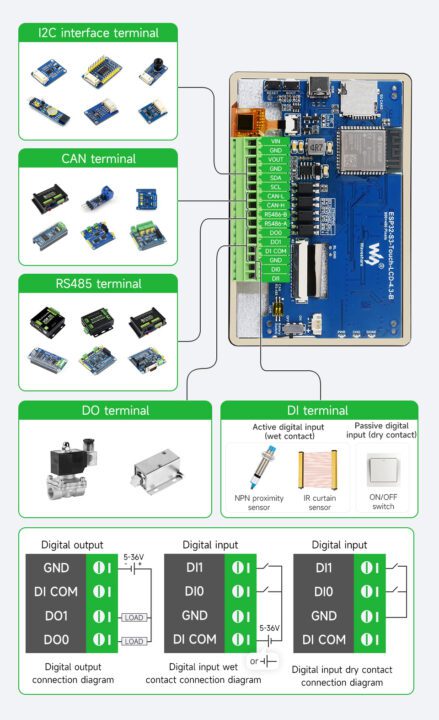

La carte comprend des sorties numériques isolées, qui fournissent jusqu’à 450 mA par canal, ce qui dans les cas pratiques réduit les interférences de signal. Elle dispose également d’une batterie rechargeable et d’une puce RTC pour conserver les données temporelles pendant les coupures de courant.
La page Wiki fournit un code de démonstration C/C++ pour l’IDE Arduino et le framework ESP-IDF ainsi que des informations supplémentaires sur le matériel. Comme nous le savons tous, un ESP32-S3 est également compatible avec CircuitPython et MicroPython, mais vous devrez travailler sur le code vous-même.
L’écran LCD tactile Waveshare ESP32-S3 peut être acheté sur AliExpress pour 44,23 $. La carte de développement est également disponible sur Amazon pour 42,99 $ et sur la boutique Waveshare pour 36,99 $, mais le prix de cette dernière n’inclut pas les frais de port.
