L’écran tactile ESP32-S3 de 7 pouces expose les interfaces RS485, CAN Bus, I2C, UART et capteurs analogiques

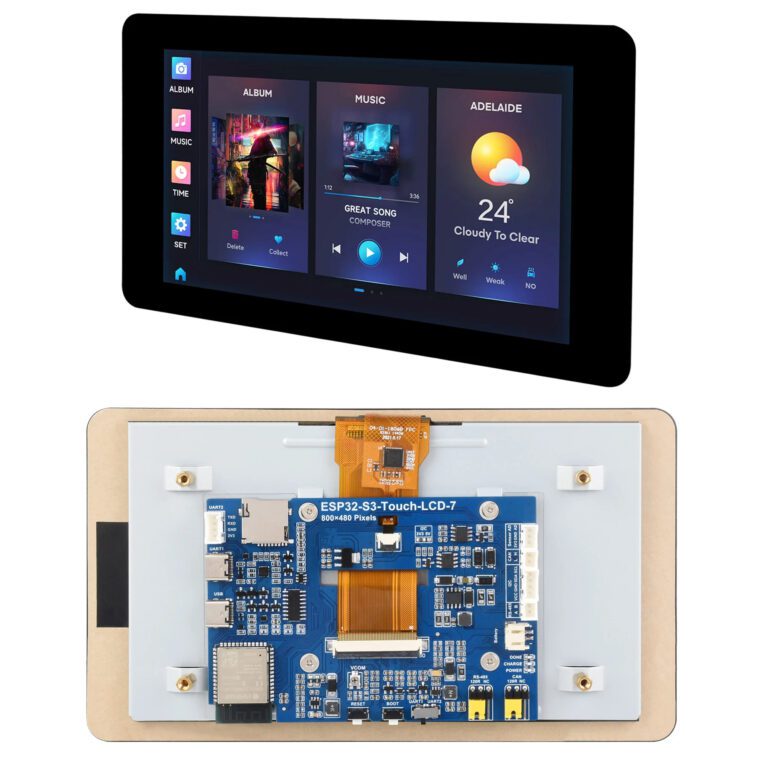

Waveshare ESP32-S3-Touch-LCD-7 est un écran tactile de 7 pouces alimenté par ESP32-S3 WiFi 4 et Bluetooth 5 LE avec de nombreuses interfaces d’extension telles que RS485, CAN Bus, I2C, UART et entrée analogique qui peuvent être utilisées développer diverses applications IHM

Nous avons parlé de nombreuses cartes ESP32 avec écrans, mais la plupart sont de petits écrans de moins de 3 pouces, et les écrans plus grands sont plus rares, à l’exception des écrans e-Paper ESP32 tels que l’Inkplate 10 ou l’écran e-Paper LILYGO de 7,5 pouces. . La plupart sont basés sur l’ESP32-S3 car il est livré avec une interface LCD RVB, et le seul autre écran tactile ESP32-S3 de 7 pouces que nous avons examiné est l’écran Elecrow de 7,0 pouces avec des spécifications similaires à celles du Waveshare ESP32-S3. Touch-LCD-7, mais moins d’en-têtes d’E/S.

Waveshare ESP32-S3-Touch-LCD-7 :

• Module sans fil – ESP32-S3-WROOM-1
  • MCU – ESP32-S3N8R8 Tensilica LX7 double cœur jusqu’à 240 MHz avec 512 Ko de SRAM, 8 Mo de PSRAM, 8 Mo de flash
  • Sans fil – WiFi 4 2,4 GHz et Bluetooth LE 5
  • Antenne PCB
• Stockage – Emplacement pour carte MicroSD
• Affichage – Écran tactile capacitif de 7 pouces avec une résolution de 800 × 480, 65 000 couleurs, zone de visualisation de 154,88 × 86,72 mm
• USB
  • 1x port USB Type-C pour l’alimentation et la programmation
  • 1x port UART USB Type-C (UART1) via puce CH343P USB vers TTL
• Expansion
  • Connecteur UART (UART2)
  • Connecteur de capteur analogique
  • Connecteur de bus CAN
  • Connecteur I2C avec 3,3 V/5 V sélectionné par résistance
  • Connecteur RS485 avec résistances de terminaison de 120 ohms connectées via des cavaliers
• Divers
  • Boutons BOOT et Reset
  • Commutateur de sélection UART
  • LED d’alimentation, de charge et de fin (charge complète)
• Source de courant
  • 5V via port USB-C
  • Connecteur 2 broches pour batterie 3,7V
• Dimensions – 193 x 110,8 mm

Waveshare indique que l’affichage peut être programmé avec MicroPython, l’IDE Arduino ou le framework ESP-IDF, mais le wiki ne fournit réellement que des instructions et des exemples de code pour ces deux derniers. L’un d’eux est le benchmark LVGL atteignant 26 FPS sur un seul cœur utilisant l’ESP-IDF v5.3, et la société affirme que cela correspond à une fréquence d’images d’interface de 41 FPS avec PCLK réglé sur 21 MHz. Je ne suis pas sûr de savoir comment fonctionnent les calculs ici, mais ce document est censé fournir quelques indications concernant l’optimisation des performances LVGL.

Waveshare vend l’écran tactile sans fil ESP32-S3-Touch-LCD-7 sur Amazon pour 49,99 $, sur Aliexpress pour 41,32 $ plus environ 5 $ pour les frais d’expédition (dans mon cas en Thaïlande) et sur leur boutique en ligne pour 36,99 $ plus les frais d’expédition. d’autres tailles pour les écrans tactiles Waveshare ESP32-S3, comme nous venons de l’écrire sur le modèle de 1,69 pouces de la taille d’une montre avec des fonctionnalités telles que IMU et RTC, et vous trouverez également une variante de 4,3 pouces, entre autres.
