L’écran tactile ESP32-S3 de 1,69 pouces est doté d’IMU à 6 axes, RTC, UART et bien plus encore.

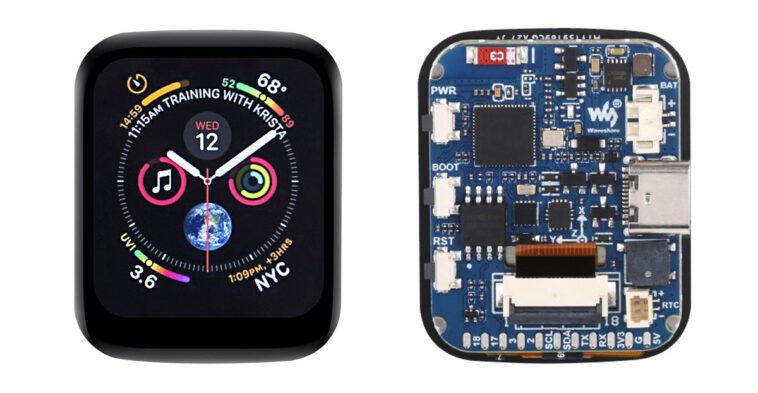

L’écran tactile Waveshare ESP32-S3 de 1,69 pouces est une carte de développement qui utilise un ESP32-S3 comme contrôleur principal. La carte dispose d’un écran LCD tactile 240 × 280 prenant en charge 262 000 couleurs et est équipée d’un accéléromètre, d’un gyroscope, d’un RTC, d’un circuit intégré de gestion de batterie et d’un port USB-C pour la programmation et l’alimentation.

Nous avons déjà parlé de l’écran LCD entièrement arrondi Waveshare ESP32-S3-LCD-1.28 de 1,28 pouces, également construit autour d’un microcontrôleur ESP32-S3, et nous avons également récemment écrit sur l’écran LCD tactile IPS Waveshare de 1,69 pouces d’aspect similaire avec pas de MCU intégré destiné à se connecter à Raspberry Pi, ESP32-S3, Raspberry Pi Pico, Arduino, STM32 et autres cartes avec interfaces I2C ou SPI.

Spécifications de la carte d’affichage tactile ESP32-S3 de 1,69 pouces :

• MCU sans fil – Espressif Systems ESP32-S3R8.
  • CPU – Tensilica LX7 double cœur jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA.
  • Mémoire – 512 Ko de RAM, 8 Mo de PSRAM
  • ROM – 384 Ko
  • Connectivité – WiFi 4 2,4 GHz et Bluetooth 5.0 LE avec prise en charge d’un réseau maillé longue portée, jusqu’à 2 Mbps.
• Stockage – 16 Mo de mémoire Flash (W25Q128JVSIQ).
• Afficher
  • Écran LCD tactile IPS semi-rond de 1,69 pouces.
  • Résolution – 240×280 pixels
  • Couleur 262K.
  • Contrôleur d’affichage – Pilote d’affichage ST7789V2 et puce tactile capacitive CST816T, utilisant SPI et I2C.
• Paramètres IMU
  • Capteur – IMU 6 axes QMI8658.
  • Résolution de l’accéléromètre – 16 bits ; Plage (facultatif) : ±2, ±4, ±8, ±16g.
  • Résolution du gyroscope – 16 bits ; Plage (facultatif) – ±16, ±32, ±64, ±128, ±256, ±512, ±1024, ±2048°/sec.
• GPIO – 4 x GPIO multifonctions avec I2C et UART.
• Pouvoir
  • Embase de batterie MX1.25 intégrée avec puce de gestion de recharge/décharge de batterie au lithium ETA6096.
  • Connecteur USB Type-C pour le chargement et les données.
• Autres caractéristiques
  • Puce RTC PCF85063 avec connecteur de batterie SH1.0 RTC réservé (prend en charge la charge)
  • Avertisseur sonore
  • Antenne soudable embarquée
  • Pads GPIO, I2C et UART soudables intégrés.
  • Prend en charge les modes de faible consommation d’énergie.
  • Boutons BOOT et RESET.
  • Bouton PWR avec opérations à simple pression, double pression, multipression et pression longue.

La carte de développement WaveshareESP32-S3-Touch-LCD-1.69 est compatible avec CircuitPython et MicroPython, ainsi qu’avec la programmation C/C++ utilisant Arduino et ESP-IDF. Les utilisateurs peuvent facilement télécharger le micrologiciel MicroPython et trouver des ressources supplémentaires sur la page Waveshare Wiki pour commencer.

La carte de développement d’écran tactile Waveshare ESP32-S3 de 1,69 pouces est disponible sur Amazon au prix de 30,99 $ avec livraison incluse, au moins aux États-Unis. Alternativement, la carte de développement peut être achetée sur Aliexpress pour 26,50 $ hors frais de port, ou directement sur la boutique Waveshare pour 21,99 $ plus frais de port.
