L’écran tactile couleur rond LILYGO T-RGB est alimenté par le microcontrôleur sans fil ESP32-S3R8

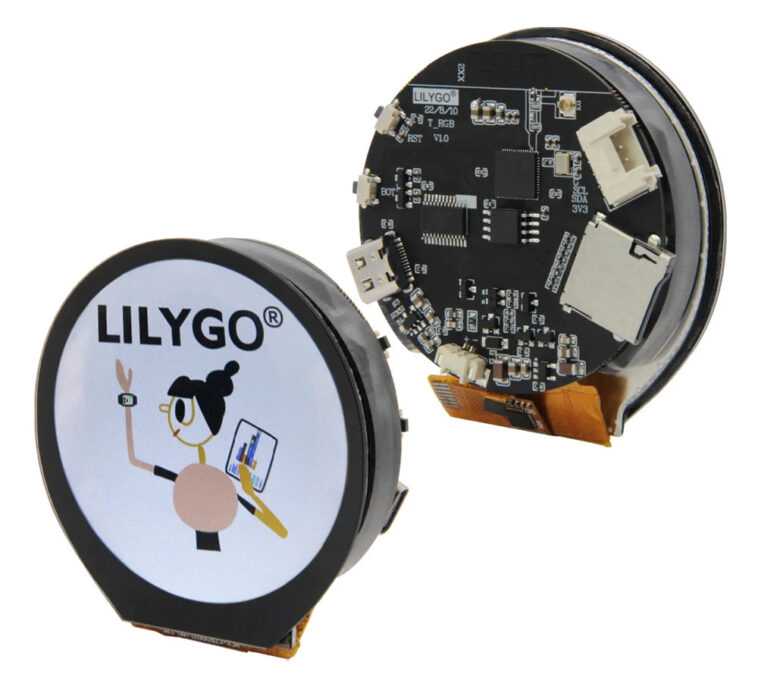

LILYGO T-RGB est un sans fil 2,1 pouces Écran tactile couleur rond basé sur un microcontrôleur double cœur ESP32-S3R8 avec connectivité WiFi 4 et Bluetooth 5.0, 8 Mo de PSRAM et 16 Mo de stockage flash.

L’appareil comprend également une prise pour carte microSD pour le stockage des données et un connecteur Grove I2C pour l’extension et prend en charge l’alimentation par batterie LiPo. La société indique également qu’elle peut être chargée via USB, de sorte que la carte doit inclure un circuit de charge de batterie contrairement à certaines autres cartes de LILYGO.

Spécifications LILYGO T-RVB :

• SoC – Microcontrôleur Espressif ESP32-S3R8 double cœur Tensilica LX7 jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA, 8 Mo de PSRAM, WiFi 4 et connectivité Bluetooth 5.0 LE + Mesh
• Stockage – Flash SPI 16 Mo, prise pour carte MicroSD
• Affichage – Écran TFT IPS couleur RVB 18 bits rond de 2,1 pouces avec une résolution de 480 × 480 (contrôleur ST7701S SPI), écran tactile
• USB – Port USB Type-C pour l’alimentation et la programmation
• Extension – Connecteur Grove I2C
• Divers – Boutons BOOT et Reset
• Source de courant
  • 5V via le port USB Type-C
  • Connecteur au pas de 1,25 mm pour batterie LiPo, détection de la capacité de la batterie
• Dimensions – 63 x 59,5 x 18,28 mm

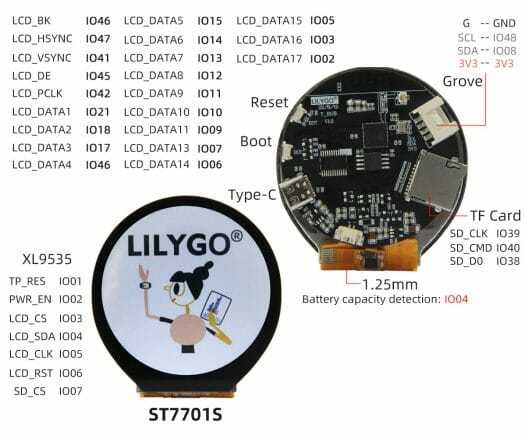

On nous dit également que l’ESP32-S3 n’a pas assez de broches, donc une puce d’extension d’E/S Xinluda XL9535 I2C a dû être utilisée dans cette conception. Vous trouverez le schéma, quelques exemples Arduino/PlatformIO et des documents sur GitHub. Il comprend également un fichier Autodesk (DWG) pour imprimer un boîtier 3D pour l’affichage.

LILYGO vend l’écran sans fil T-RGB sur Aliexpress pour 32,28 $, frais de port compris, ainsi qu’un câble pour la batterie.
