L’écran Inkplate 4 TEMPERA ePaper prend en charge ESPHome, Arduino et MicroPython (financement participatif)

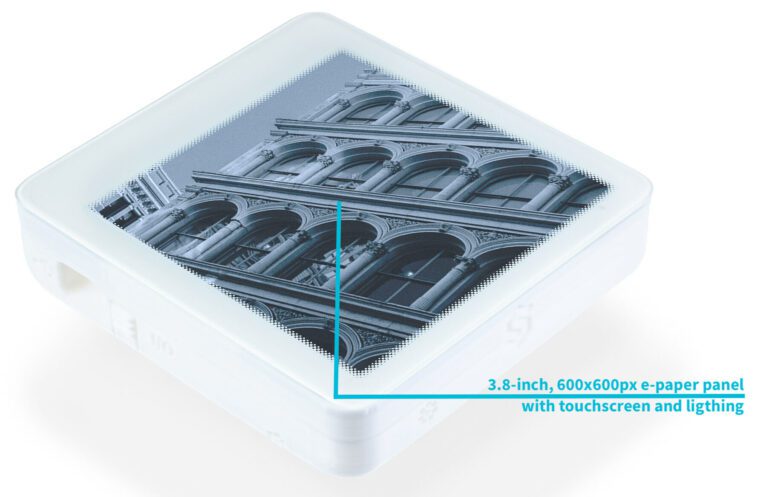

Années après années, Soldered Electronics continue de produire de nouveaux écrans ePaper alimentés par ESP32 et le dernier modèle est le Inkplate 4 TEMPERA avec un écran tactile en papier électronique recyclé de 3,8 pouces avec une résolution de 600 × 600 et de nombreux capteurs et fonctionnalités pour un appareil de cette taille.

L’InkPlate 4 TEMPERA est livré avec un éclairage frontal, un gyroscope, un accéléromètre, des capteurs de température, d’humidité, de qualité de l’air et de gestes, une connectivité Wi-Fi et Bluetooth, une batterie intégrée et un mode de fonctionnement basse consommation.

Spécifications de l’encreur 4 TEMPERA :

• Module sans fil – ESP32-WROVER-E avec
  • Microcontrôleur double cœur ESP32 avec connectivité Wi-Fi 4 et Bluetooth 4.0
  • Mémoire – 8 Mo de PSRAM
  • Stockage – 4 Mo de mémoire flash
  • Antenne PCB
• Stockage – Emplacement pour carte MicroSD
• Affichage (ED038TH2)
  • Écran ePaper de 3,8 pouces en niveaux de gris 3 bits (noir, blanc et six nuances de gris) avec une résolution de 600 x 600 pixels
  • Fréquence de rafraîchissement
    • Taux de rafraîchissement partiel de 0,18 s en mode 1 bit (N&B)
    • Mode de rafraîchissement complet de 0,86 s en modes 1 bit ou 3 bits
  • Prise en charge de l’écran tactile multipoint
  • Éclairage avant LED personnalisable
  • Panneau de verre en option
• USB – Port USB Type-C pour l’alimentation et la programmation avec convertisseur CH340
• Capteurs
  • Capteur Bosch SensorTech BME688 pour la surveillance de l’environnement avec température, humidité, pression et qualité de l’air
  • Capteur de gestes APDS-9960 latéral pour commandes interactives
  • Gyroscope et accéléromètre LSM6DS3 pour la détection de mouvement
• Expansion-connecteurs easyC (Qwicc/STEMMA Qt) connectés via un extenseur GPIO PCAL6416
• Divers
  • Horloge en temps réel (RTC) PCF85063A pour un chronométrage précis sauvegardé par une batterie auxiliaire
  • Bouton utilisateur « Réveiller »
  • Buzzer pour les alertes audio
• Source de courant
  • 5V via USB-C
  • Batterie Li-ion 1 200 mAh préinstallée logée dans le boîtier
  • Consommation d’énergie à 18 µA en mode basse consommation
  • Alimentation basée sur TPS65186
  • Chargeur de batterie MCP73831 intégré
  • BQ27441DRZR intégré pour suivre l’état de la batterie, le SoC et bien plus encore
• Dimensions – 90 x 83 x 24 mm

Inkplate 4 TEMPERA prend en charge Arduino et MicroPython comme les autres écrans de Soldered Electronics, et ESPHome est pris en charge par la communauté bien que le modèle TEMPERA ne soit pas encore répertorié. Il devrait donc être assez polyvalent pour créer toutes sortes de projets qui bénéficieraient d’un petit écran ePaper.

Mais si vous avez besoin d’une solution pour un projet à long terme, l’Inkplate 4 TEMPERA n’est pas pour vous car ils reposent sur des écrans de papier électronique recyclé qui ont été fabriqués à l’origine par E Ink Corporation pour un produit désormais abandonné et sont disponibles en quantité limitée. quantités. Plus précisément, cela signifie que 670 unités seront produites : 370 avec panneau de verre et 300 sans panneau de verre.

L’Inkplate 4 TEMPERA a été lancée sur Crowd Supply avec un objectif de financement de 10 000 $ qui sera bientôt atteint. Les nombreux capteurs ajoutés à l’écran augmentent les coûts, le dernier écran Inkplate ePaper coûtant 149 $ sans panneau de verre et 169 $ avec un. La livraison est gratuite vers les États-Unis, mais ajoute 12 $ dans le reste du monde, et les livraisons ne devraient commencer qu’à la fin du mois de mars 2024.
