L’écran e-paper sans fil Inkplate 6 MOTION STM32 offre une résolution plus élevée et des taux de rafraîchissement plus rapides (financement participatif)

L’Inkplate 6 MOTION est un nouveau produit de Soldered Electronics dans sa série Inkplate d’écrans e-paper sans fil. Il s’agit d’un écran e-paper de 6 pouces avec un taux de rafraîchissement partiel de 11 ips qui réduit la latence évidente dans le rendu de contenu dynamique tel que des vidéos, des animations et du texte défilant.

L’écran est piloté par un microcontrôleur double cœur STM32H743 de STMicroelectronics, avec un ESP32-C3 comme processeur secondaire. Il dispose du Wi-Fi et du Bluetooth pour la mise en réseau et d’une multitude d’interfaces périphériques pour la connectivité physique. Il comprend plusieurs capteurs tels qu’un encodeur rotatif pour une navigation rapide, un accéléromètre gravitationnel avec un gyroscope pour suivre l’orientation du dispositif et un capteur de détection de mouvement.

Nous avons couvert l’écran Inkplate 6 d’origine lors de son lancement sur Crowd Supply en 2019. L’Inkplate 6 est beaucoup moins cher que le nouveau modèle mais a une résolution d’écran inférieure (800 x 600 px) et des taux de rafraîchissement plus lents (256 ms). De plus, il lui manque les capteurs de l’Inkplate 6 MOTION.

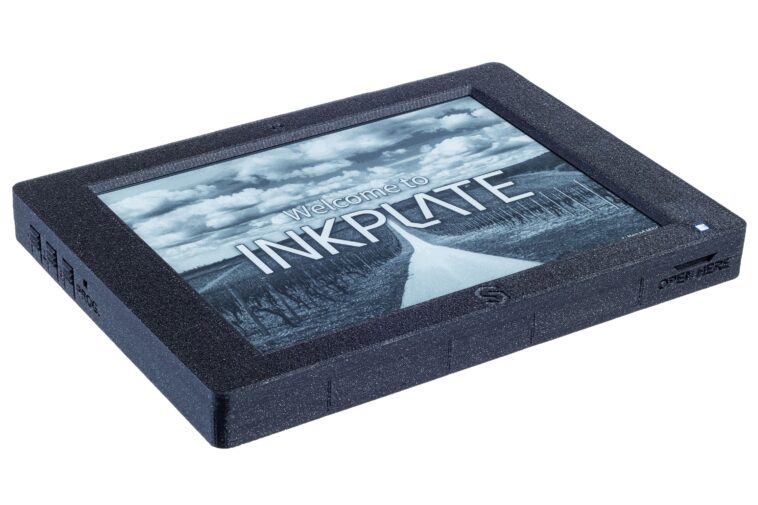

L’écran Inkplate 6 MOTION est un écran de 1 024 x 768 pixels avec des taux de rafraîchissement rapides et est donc idéal pour les projets de papier électronique dynamiques tels que des panneaux d’information, un cadre monté pour l’art numérique, une machine à écrire minimaliste ou une liseuse.

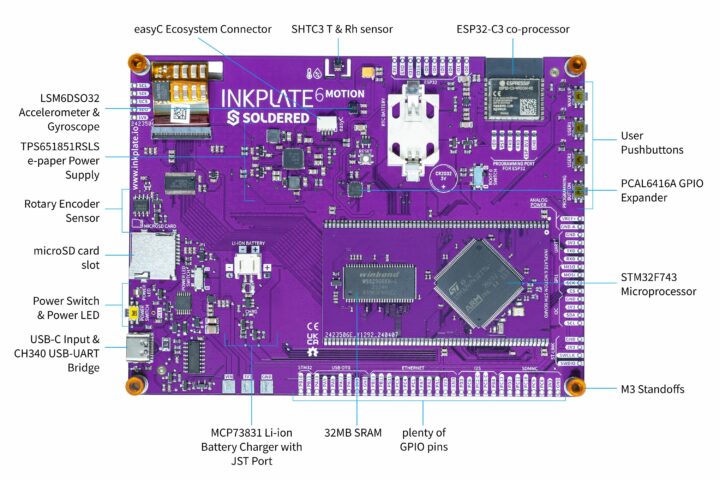

Spécifications de la plaque à encre 6 :

• Microcontrôleur – STMicroelectronics STM32H743ZIT6
• Co-contrôleur – ESP32-C3 WiFi et BLE SoC
• RAM – 2 Mo de RAM, 32 Mo de DRAM externe (W9825G6KH-6)
• Stockage – 1 Mo de mémoire flash, emplacement pour carte microSD
• Écran
  • Taille – 6”
  • Résolution – 1024 x 758 pixels
  • Zone active – 90,6 x 122,4 mm
  • Densité de pixels – 212 ppp
  • Modes – Noir et blanc ou niveaux de gris 4 bits
  • Couleurs – Noir, blanc et 14 nuances de gris
  • Actualisation partielle – Pris en charge pour les modes noir et blanc et niveaux de gris 4 bits
  • Temps de rafraîchissement partiel – 91 ms
  • Temps de rafraîchissement complet – 500 ms (noir et blanc), 800 ms (niveaux de gris)
• Connectivité
  • Réseau – Wi-Fi et Bluetooth via ESP32-C3
  • USB – USB-C (USB vers UART via la puce CH340C) pour la programmation, l’alimentation et le chargement de la batterie
  • Connecteur d’écosystème easy-C
  • GPIO – Plus de 30 broches pour Ethernet, USB OTH, I²S, SDMMC, I²C, SPI, UART et autres protocoles
• Pouvoir
  • Entrée – 5 V (USB Type-C) ou 3,7 V (batterie Li-ion)
  • Chargeur Li-ion – Contrôleur de gestion de charge linéaire Microchip MCP73831 avec indicateur LED
  • PMIC papier électronique – Texas Instruments TPS651851RSL
  • Consommation de courant – 22 μA
• Capteurs
  • Module accéléromètre et gyroscope STMicroelectronics LSM6DSO32
  • Capteur de température et d’humidité STHC3
  • Capteur frontal – Broadcom APDS-9960 pour la détection de proximité, de gestes et de couleurs
• Divers – 3x boutons utilisateur, 2x LED WS2812B, extenseur GPIO PCAL6416A
• Dimensions de la carte – 144 x 108 mm
• Dimensions du boîtier – 161 x 116 x 15 mm

L’appareil est facile à programmer en le branchant sur un ordinateur avec un câble USB-C, en le connectant à un réseau Wi-Fi ou Bluetooth et en téléchargeant quelques lignes de code. L’Inkplate 6 MOTION est compatible avec les outils de développement open source populaires tels que Arduino IDE, MicroPython, Adafruit GFX, Home Assistant et ESPHome.



Semblable aux anciens modèles de la famille Inkplate, l’écran e-paper Inkplate 6 MOTION lui-même est open source, matériel et logiciel. La bibliothèque Arduino, la bibliothèque MicroPython et les fichiers matériels de l’Inkplate 6 MOTION sont hébergés sur GitHub. La documentation est accessible via un site Web Read The Docs pour la famille Inkplate.

L’Inkplate 6 MOTION a récemment été lancé sur Crowd Supply, avec un objectif de financement de 10 000 $ (dépassé au moment de la rédaction). L’écran lui-même coûte 169 $. Vous pouvez obtenir l’écran avec un boîtier pour 189 $ ou avec un boîtier et une batterie préinstallée pour 199 $. La livraison est gratuite aux États-Unis tandis que des frais d’expédition de 12 $ s’appliquent au reste du monde. Toutes les commandes devraient être expédiées d’ici le 19 septembre 2024.
