L’écran e-Paper Badger 2040 W obtient le WiFi et le Bluetooth avec le Raspberry Pi Pico W

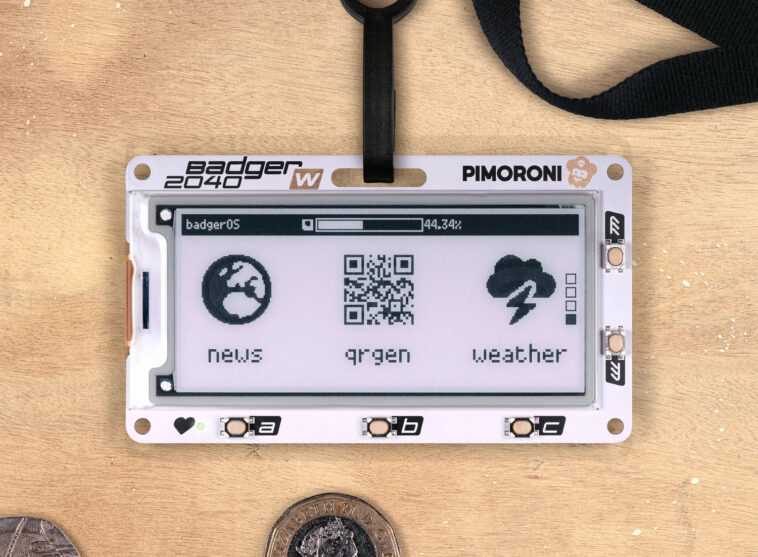

Le badge e-Paper programmable sans fil Pimoroni Badger 2040 W est livré avec un écran E-Ink noir et blanc de 2,9 pouces et une carte Raspberry Pi Pico W pour la connectivité WiFi (et Bluetooth).

Il s’agit d’une mise à jour du Pimoroni Badger 2040 avec exactement le même écran, mais au lieu d’utiliser un microcontrôleur Raspberry Pi RP2040, Pimoroni a installé un Raspberry Pi Pico W à l’arrière de la carte, probablement pour éviter de passer par les certifications FCC et CE.

Spécifications du Badger 2040 W :

• Carte MCU – Carte Raspberry Pi Pico W avec :
  • Raspberry Pi RP2040 double cœur Arm Cortex M0+ fonctionnant jusqu’à 133 MHz avec 264 Ko de SRAM
  • Stockage – Flash QSPI de 2 Mo
  • Sans fil – 802.11b/g/n WiFi 4 et Bluetooth Classic+LE avec antenne embarquée ABRACON (Infineon CYW43439 connecté via SPI)
• Affichage – Écran E-Ink N&B de 2,9 pouces avec une résolution de 296 x 128 pixels, des angles de vision ultra larges, une consommation d’énergie ultra-faible ; Pas de point – 0,227 x 0,226 mm
• USB – 1x port micro USB pour l’alimentation et la programmation (sur Pi Pico)
• Expansion
  • Connecteur Qwiic/STEMMA QT
  • 10 pads avec I2C, une broche d’interruption, UART, SWC/SWD, 3,3 V, GND
• Divers
  • 5x boutons utilisateur avant
  • Boutons de réinitialisation et de démarrage (le premier sur la carte Badger, le second sur le Raspberry Pi Pico)
  • DEL blanche
  • Puce RTC dédiée (PCF85063A) pour le sommeil profond et le réveil
• Source de courant
  • 5V via port micro USB
  • Connecteur JST-PH pour connecter une batterie (plage d’entrée 2,7 V – 5,5 V)
• Dimensions – 85 x 48 mm ; trou « strap » pour une longe ; trous de montage sur quatre côtés

En plus d’ajouter une connectivité sans fil, le nouveau Badger 2040 W ajoute également une horloge en temps réel (RTC) afin que la carte puisse garder une trace de l’heure pendant qu’elle est endormie et programmer des heures de réveil. L’utilisation du Raspberry Pi Pico W signifie également que les 10 pastilles trouvées sur la carte Badger 2040 d’origine ont disparu, mais vous pouvez probablement souder des fils au Pi Pico si nécessaire.

Le Badger 2040 W supporte toujours C/C++ et MicroPython (par défaut), mais Pimoroni s’appuie désormais sur sa propre petite bibliothèque graphique : le PicoGraphics. Le firmware MicroPython, appelé BadgerOS, est préinstallé sur la carte. Vous trouverez des bibliothèques et des exemples C/C++ et MicroPython dans un référentiel GitHub dédié. Notez que j’ai mentionné le support Bluetooth pour le Badger 2040 W puisque le Raspberry Pi Pico W vient de recevoir le support Bluetooth dans le dernier SDK 1.5.0, mais la société ne parle que du WiFi, il est donc possible qu’il n’y ait pas encore d’échantillons Bluetooth, et vous seriez seul si vous vouliez essayer Bluetooth sur la carte avec le SDK C/C++ car il n’est pas encore implémenté dans le SDK Raspberry Pi Pico MicroPython.

Pimoroni vend la carte Badger 2040 W seulement pour 27 $, ou vous pouvez l’obtenir dans le cadre d’un accessoire avec un double support de piles AAA, deux piles AAA, un carré Velcro, un cordon noir fabriqué à partir de bouteilles en plastique recyclées et un USB-A au câble USB micro-B pour 33 $. Ce n’est pas la seule option pour obtenir un petit écran e-Paper programmable avec WiFi, comme nous l’avons déjà écrit à propos de l’écran EnkPi ePaper pour Raspberry Pi Pico W qui comprend une option avec un écran tricolore de 2,9 pouces, et il y a un quelques cartes basées sur ESP32 ou ESP8266 telles que la TTGO T5 ou la Wemos D1 mini avec module complémentaire ePaper de 2,13 pouces, entre autres.

Via Hackster.io
