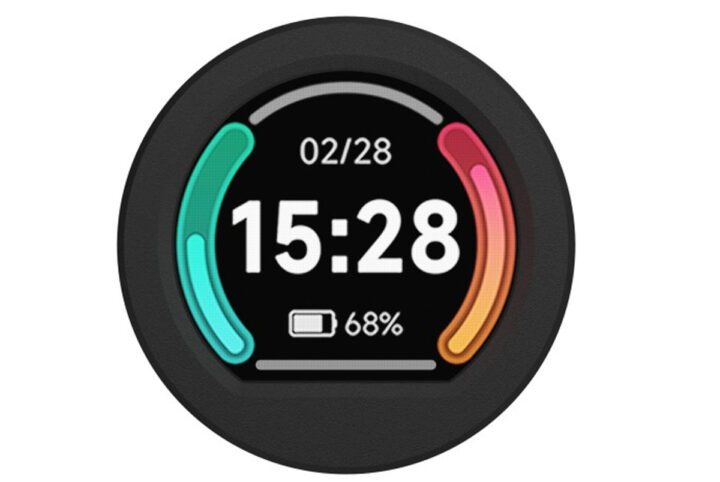

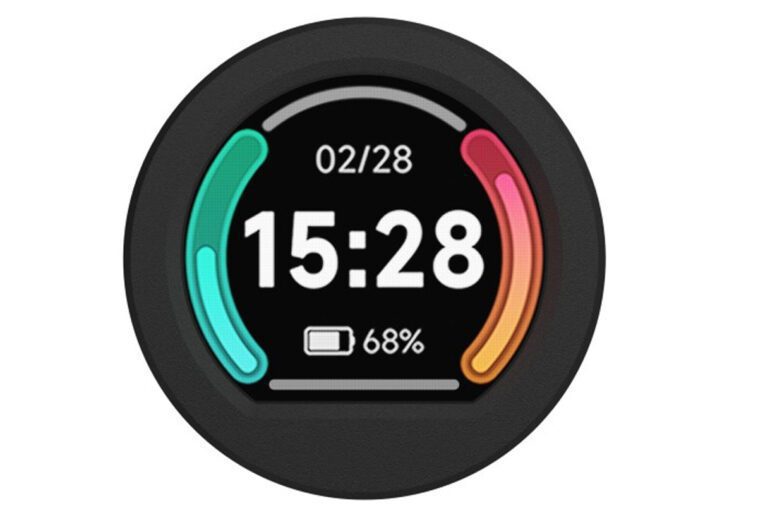

L’écran arrondi de 0,99″ alimenté par Raspberry Pi RP2040 est logé dans un boîtier métallique CNC

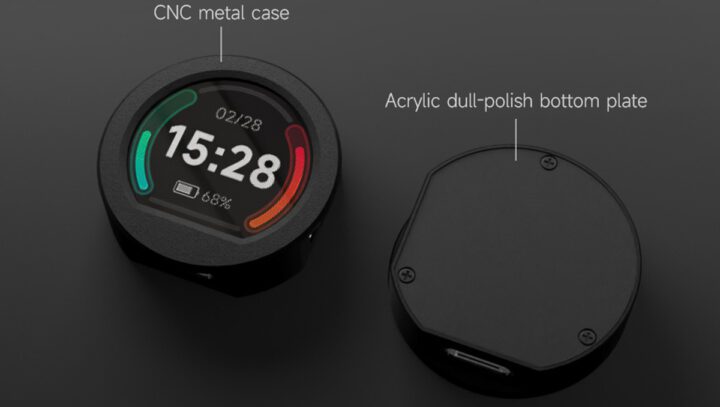

L’écran arrondi Waveshare RP2040-LCD-0.99-B est le dernier module d’affichage de Waveshare. Cette carte est construite autour du MCU Raspberry Pi RP2040 et héberge un écran LCD IPS couleur 65K de 128 × 115 pixels, ainsi qu’une IMU QMI8658C, le tout dans un boîtier métallique CNC avec une plaque inférieure en acrylique poli mat.

La carte héberge également un connecteur USB Type-C, un LDO, un NOR-Flash de 2 Mo, un connecteur SH1.0 6PIN (adaptant 4x broches GPIO) et un bouton BOOT.

Spécifications du module d’affichage arrondi Waveshare RP2040-LCD-0.99-B :

• Microcontrôleur – Processeur Arm Cortex M0+ dual-core Raspberry Pi RP2040 jusqu’à 133 MHz avec 264 Ko de SRAM
• Stockage – 2 Mo de mémoire flash intégrée
• Écran – Écran LCD IPS couleur 65K de 0,99 pouces, 128 × 115 pixels
• USB – 1 port USB 1.1 Type-C (hôte/appareil) pour l’alimentation et la programmation par glisser-déposer via le stockage de masse USB
• Capteur – QMI8658C IMU
• Extension – 4x GPIO via connecteur SH1.0 6PIN
• Gestion de l’alimentation – Modes veille et veille à faible consommation
• Dimension – 33 x 9,8 mm
• Construction:
  • Boîtier en métal CNC
  • Plaque inférieure en acrylique poli mat

Comme l’écran est construit autour du MCU Raspberry Pi RP2040, il prend en charge les SDK officiels Pico C/C++ et MicroPython et est également compatible avec l’IDE Arduino.

Ce n’est pas le premier module d’affichage arrondi que nous avons abordé, nous avons déjà parlé d’écrans comme le MaTouch ESP32-S3, le T-RGB ESP32-S3 et l’ESP32-S3 Round SPI TFT. N’hésitez pas à les consulter si vous recherchez un produit d’affichage arrondi spécifique.

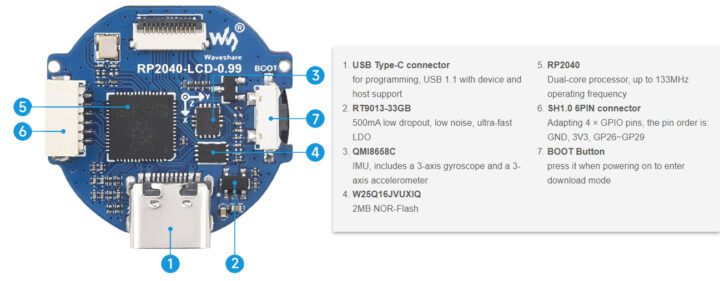

La société fournit également un schéma d’interface détaillé de la carte de circuit imprimé matériel, montrant les composants essentiels tels que l’IMU QMI8658C, le flash NOR W25Q16JVUXIQ 2 Mo, le LDO RT9013-33 Go, le connecteur GPIO SH1.0 à 6 broches et un bouton BOOT.

Waveshare fournit des dimensions détaillées des cartes. De plus, ils proposent une page Wiki complète pour plus d’informations sur le produit.

L’écran arrondi Waveshare RP2040-LCD-0.99-B peut être acheté sur Aliexpress pour 11,90 $ plus frais de port, sur Amazon US (23,29 $) ou sur la boutique en ligne de la société pour 16,99 $ hors frais de port.
