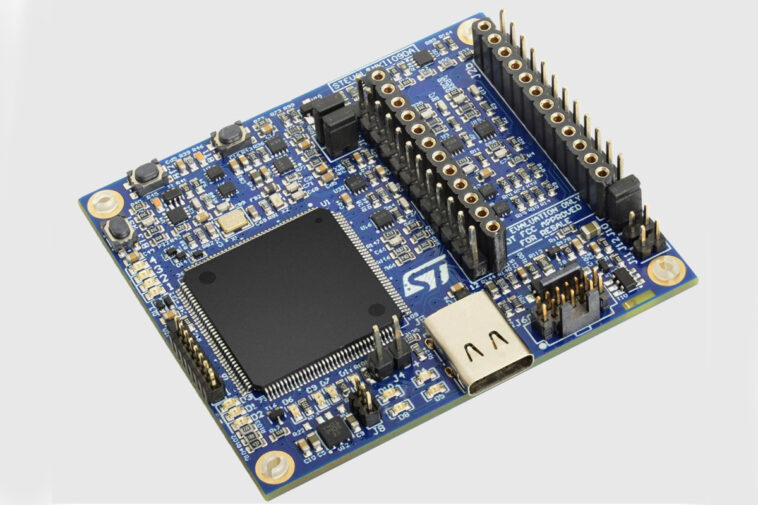

Stmicroelectronics a introduit la carte d’évaluation des capteurs STEVAL-MKI109D A MEMS, conçue pour tester et optimiser les capteurs MEMS de Stmicro pour diverses applications, notamment l’automatisation industrielle, l’agriculture intelligente et l’électronique grand public.
Construit autour du STM32H563ZI ARM CORTEX-M33 MCU Ce tableau de développement dispose d’interfaces I²C, I3C et SPI, ainsi qu’une interface TDM pour la communication de données de capteurs à grande vitesse. La carte est également compatible avec les cartes d’adaptateur STMICRO MEMS DIL24, ce qui permet aux ingénieurs de tester facilement différents capteurs. De plus, il dispose d’un circuit d’alimentation réglable par logiciel (0–3,6 V) et d’une surveillance de puissance intégrée pour une analyse précise des performances du capteur.
Spécifications Steval-MKI109D
- Main MCU – STMICRO STM32H563ZI ARM CORTEX-M33 MCU avec DSP et FPU
- Stockage – Place de carte microSD
- Capteurs – prend en charge tous les cartes d’adaptateur compatibles STMicro MEMS DIL24
- Interfaces – i²c, i3c, spi, tdm
- USB – Connecteur USB Type-C pour l’alimentation et la programmation
- Mission
- Connecteur J6 à bord pour la programmation et le débogage STM32
- Connecteur J9 à bord pour le bus SPI / I²C à usage général
- Connecteur J7 à bord pour SPI / I²C / GPIOS auxiliaire (non soudé)
- Bouton BT3 pour la réinitialisation STM32
- Bouton BT2 pour entrer le mode DFU
- Bouton BT1 à usage général connecté à STM32 GPIOS
- LED utilisateur liée à INT1..Int4 de l’adaptateur
- Pouvoir
- Tension d’alimentation du capteur ajusté en logiciel (0V à 3,6 V) sur les broches VDD et VDdio
- Mesure à bord du courant d’alimentation du capteur
- Certifications – ROHS conforme, certifié CE

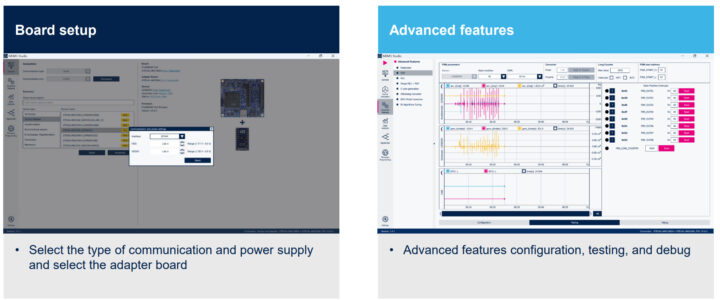

La carte Steval-MKI109D exécute MEMS Studio, un outil sans code pour évaluer et gérer les capteurs ST MEMS. Il comprend Unico-Gui, uniculo-Gui et Algobuilder, fournissant une solution tout-en-un pour la configuration des capteurs, la visualisation des données en temps réel, les mises à jour du micrologiciel et l’analyse avancée. Vous pouvez explorer les modes de fonctionnement, optimiser les paramètres d’alimentation et même intégrer les fonctionnalités AI intégrées sans écrire de code. De plus, la carte prend en charge tous les cartes d’adaptateur ST MEMS DIL24, y compris les accéléromètres, les gyroscopes, les IMU, les capteurs de pression barométrique et les modules de détection de présence

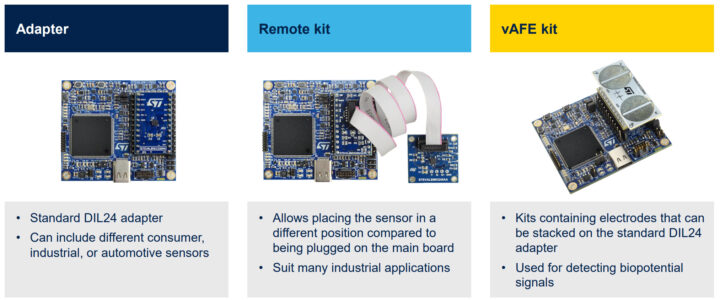

Le portefeuille de MEMS de ST comprend une inertielle, une pression, des biocapteurs et des microphones pour les applications industrielles, consommateurs et automobiles telles que les smartphones, les appareils portables et les systèmes d’aide à la conduite. Chaque capteur a un module d’évaluation sur une carte DIL24 pour une connexion facile au Steval-MKI109D, et un kit distant est disponible pour le placement hors-bord.
La carte d’évaluation des capteurs STEVAL-MKI109D MEMS peut être achetée directement auprès de St’s Esore pour 104,13 $. Plus d’informations sur le produit peuvent être trouvées sur l’annonce et la page du produit de l’entreprise.
