Le tableau de la carte de carte de crédit ESP32-P4 comprend Ethernet, WiFi 6, quatre ports USB, en-tête GPIO à 40 broches, connecteurs MIPI DSI et CSI

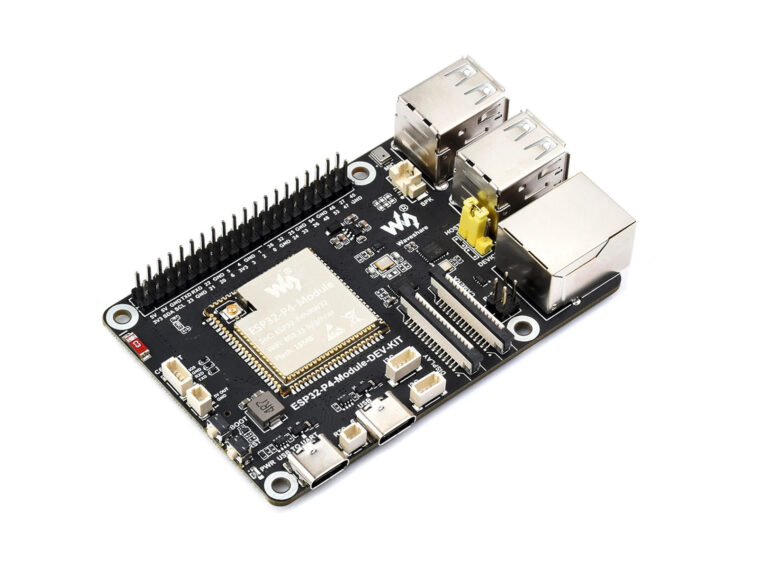

La carte de carte de crédit Waveshare ESP32-P4-module-DEV-Kit peut ressembler à un Raspberry Pi SBC à base de linux, mais à la place, il est basé sur un «module ESP32-P4» composé d’un microcontrôleur ESPRESSIF ESPRESF 16 Mo SPI ni Flash.

Conçu pour les applications HMI, la carte propose des connecteurs MIPI DSI et CSI, ainsi qu’un Jack RJ45 Ethernet de 100 Mbps, quatre ports USB 2.0, un en-tête GPIO à 40 broches, et plus encore. Il intègre essentiellement les mêmes ports qu’un Raspberry PI SBC moins HDMI, mais repose sur un microcontrôleur au lieu d’un processeur d’application compatible Linux.

WAVESHARE ESP32-P4-Module-DEV-Kit Spécifications:

• Module ESP32-P4
  • Microcontrôleur – ESP32-P4NRW32
    • MCU
      • Microcontrôleur RISC-V dual-core @ 400 MHz avec extension d’instructions AI et FPU à seule précision
      • Single-Risc-V LP (faible puissance) MCU Core @ jusqu’à 40 MHz
    • GPU – Accélérateur de traitement des pixels 2D (PPA)
    • VPU – Prise en charge des codecs H.264 et JPEG
    • Mémoire – 768 Ko HP L2Mem, 32 Ko LP SRAM, 8 Ko TCM, 32 Mo PSRAM
    • Stockage – 128 kb HP ROM, 16 Ko LP ROM
  • Sans fil – WiFi 6 et Bluetooth 5 via ESP32-C6 SOC (SDIO)
  • Stockage – 16 Mo ni flash
• Stockage – emplacement pour carte microSD (SDIO 3.0)
• Affichage I / F – connecteur MIPI DSI à 2 voies
• Caméra I / F – Connecteur de caméra MIPI CSI à 2 voies prend en charge jusqu’à 1920 × 1080 Résolution, 1080p30 Encodage vidéo
• Audio
  • Connecteur de haut-parleur prenant en charge le haut-parleur 8Ω 2W
  • Microphone MEMS
• Réseautage
  • Port RJ45 Ethernet de 100 Mbps avec support POE en option
  • WiFi 6 et Bluetooth 5 (via ESP32-C6) – Il y a une radio 802.15.4, mais elle n’est pas répertoriée dans les spécifications sur le site Web de Waveshare.
• USB
  • 4x ports USB 2.0 OTG de type A
  • Port USB-C UART
• Expansion

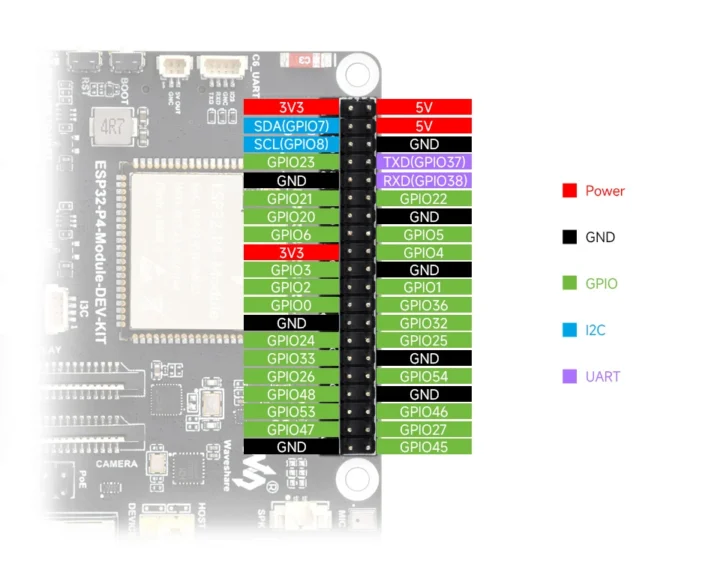

  • En-tête à 40 broches avec GPIOS 28X, I2C, UART, 5V, 3,3 V et GND avec un pin-it similaire à l’en-tête GPIO sur Raspberry Pi SBCS

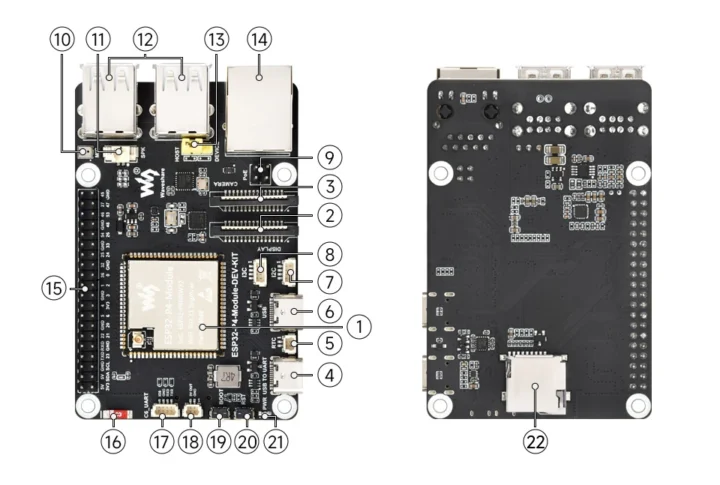

  • Connecteurs I2C et I3C (7 et 8 ci-dessous)
• Mission
  • Boutons de démarrage et de réinitialisation
  • Power LED
  • Connecteur de batterie RTC (5)
  • Hôte USB / cavalier de périphérique (13)
  • Antenne en céramique pour WiFi et Bluetooth (16)
  • Terminal UART ESP32-C6 (17)
• Alimentation électrique
  • 5V via le port USB-C ou le connecteur à 2 broches (18)
  • Poe en option via un module supplémentaire connecté à une en-tête à 4 broches (9)
• Dimensions – 85 x 56 mm

Il s’agit du deuxième Devkit ESP32-P4 de Waveshare depuis que la société a introduit le conseil d’administration ESP32-P4-Nano l’année dernière. À l’époque (novembre 2024), il ne pouvait être programmé qu’avec le cadre ESP-IDF, et c’est toujours le cas pour ESP32-P4-module-dev-kit. La société a essayé le micrologiciel Arduino / PlatformoIo et Micropython, mais ce n’est pas assez stable pour la plupart des gens:

En raison des exigences de stabilité, pour que PlatepoIo prenne en charge ESP32-P4, il nécessite également le support de la communauté Platformoo pour la version SDK V3.1x Arduino-ESP32.

Pendant le développement, nous avons testé le micrologiciel MPY pour ESP32-P4, qui peut exécuter certaines commandes de base. Cependant, ce n’est qu’une vérification préliminaire; L’interface réelle et les applications périphériques ne sont pas encore adaptées. Une fois complètement adapté et stable, nous libérerons des exemples d’utilisation ESP32-P4 dans Micropython.

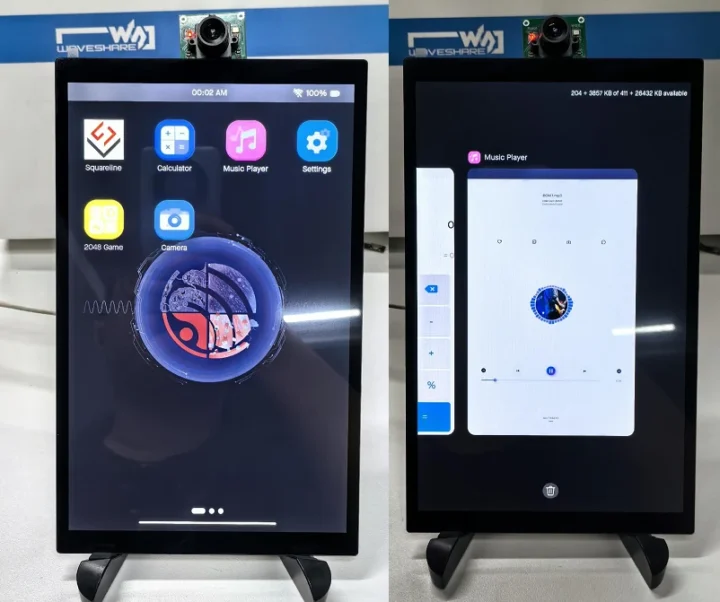

Le Wiki n’a que des instructions et un code source de démonstration pour l’ESP-IDF pour l’instant, y compris une démo ESP-Phone basée sur ESP_BROOKESIA pour afficher une interface de type Android avec de nombreuses applications différentes, une démo LVGL, une passerelle Ethernet à WiFi, et plus encore.

Waveshare vend la carte elle-même, mais aussi divers kits avec un haut-parleur, un écran tactile de 7 pouces ou un écran tactile de 10 pouces.

• Kit de base ESP32-P4-Module – Board avec haut-parleur 8Ω 2W
• ESP32-P4-module-dev-kit-a – carte avec haut-parleur 8Ω 2W, appareil photo RPI (B) et câble FFC à 15 broches pour la caméra

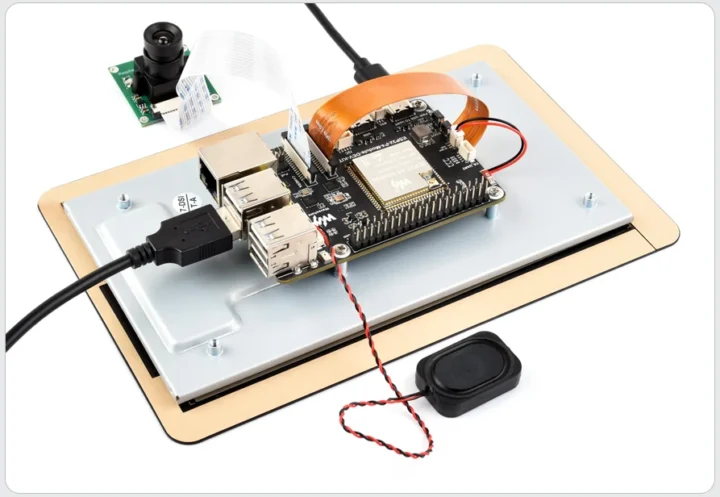

• ESP32-P4-module-Dev-Kit-B – Identique à Dev-Kit-A plus un écran tactile de 7 pouces, un vis à vis et des câbles supplémentaires.

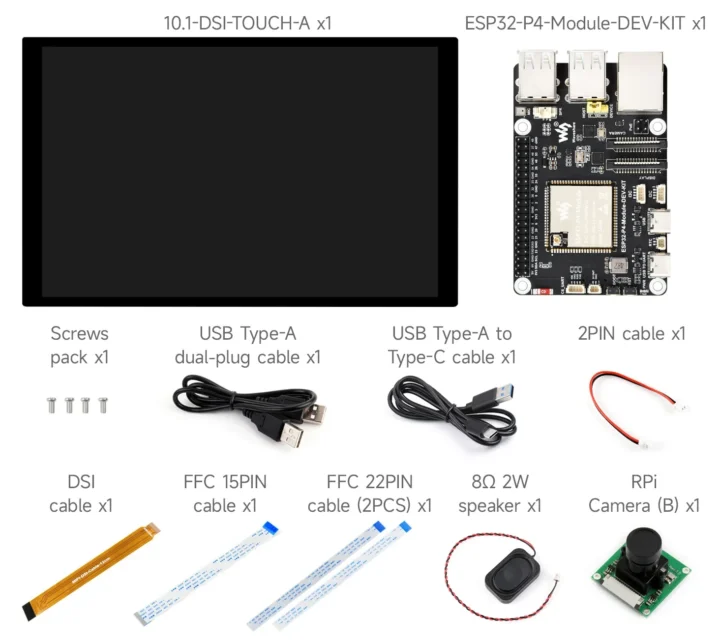

• ESP32-P4-module-Dev-Kit-C – Identique à Dev-Kit-A plus un écran tactile de 10 pouces, un vis à vis et des câbles supplémentaires.

La carte de carte de crédit de la carte de crédit et Devkits de la carte de crédit à module-dev-kit Waveshare ESP32-P4 peuvent être achetées sur AliExpress pour 27,89 $ à 105,29 $, avec le prix exact en fonction du kit (et des taxes) sélectionnés. Vous le trouverez également dans la boutique Waveshare pour 19,99 $ et plus, et Waveshare a un magasin Amazon, mais leur dernière carte ESP32-P4 n’y est pas encore répertoriée. Le module ESP32-P4 lui-même n’est pas vendu en ligne, et il n’est pas clair si l’entreprise la vend à des clients OEM / ODM ou ne l’utilise que pour des projets internes.
