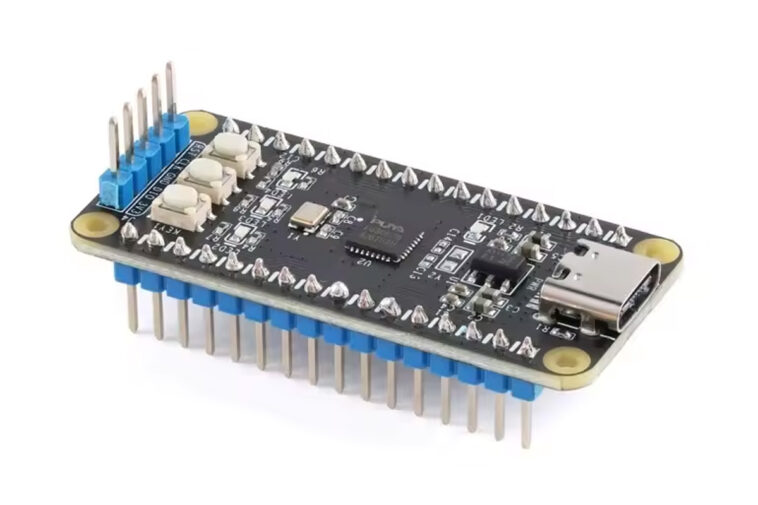

Le PUYA PY32F030 Core Board est un tableau de développement industriel à faible coût basé sur le Cortex-M0 + MCU 48 MHz PY32F030K28T6 ARM-M0 + MCU, avec un flash 64KB et un RAM 8KB, et capable de fonctionner dans une large gamme de températures de -40 ° C à 105 ° C. Il prend en charge les interfaces USB, SPI, I2C, UART et I2S, et est conçu pour des applications telles que l’IoT, la robotique et l’automatisation dans des environnements difficiles.
Nous avons écrit sur divers MCU à faible coût par le passé. En 2019, nous avons écrit sur le PADAUK PMS150C, un MCU 8 bits 3 cents avec 64 octets de RAM, jusqu’à 6 I / OS, PWM et des périphériques de base. Ensuite, en 2022, le WCH CH32V003 a fait la une des journaux avec un noyau RISC-V 32 bits, un SRAM 2KB, un flash 16KB et un prix de 10 cents. Après cela, en 2023, nous avons découvert la série de MCU Puya PY32. C’était un MCU de 8 cents avec un Cortex-M0 + CORE + ARM, un flash 32 Ko et un RAM 4KB, et a été trouvé sur la planche de développement MCU PUYA003. Le PUYA32F030 est un nouveau membre de la famille PY32; Jetons un coup d’œil.

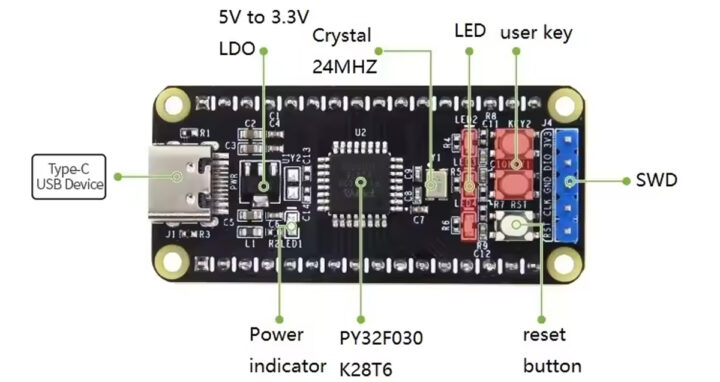

PUYA PY32F030 Spécifications du conseil de développement:
- MCU – PUYA PY32F030K28T6-E
- Core – ARM Cortex-M0 + MCU @ 48 MHz
- Mémoire – 64KB SRAM
- Stockage – Flash de 8 Ko
- Port USB-USB Type-C pour l’alimentation et la programmation
- Extension via 2x en-têtes à 16 broches

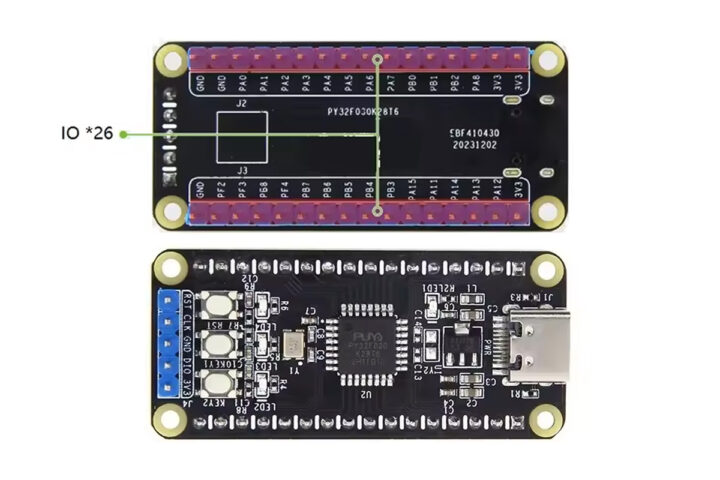

- Jusqu’à 26x gpios utilisables
- 2x usart
- 1x I2C, 2x SPI, PWM à 11 canaux
- ADC 1x 12 bits avec 10 + 2 canaux
- 2x comparateurs (CMP)
- Horloges – Oscillateur en cristal à bord 24 MHz
- Débogage – En-tête SWD
- Mission
- Power et 3X LED utilisateur
- Réinitialiser et 2x boutons utilisateur
- Capteur de température interne (dans MCU)
- Pouvoir
- 5V de USB-C
- À bord 3.3V ldo
- Dimensions – 50 x 23 mm
- Plage de températures – – 40 ° C à + 105 ° C

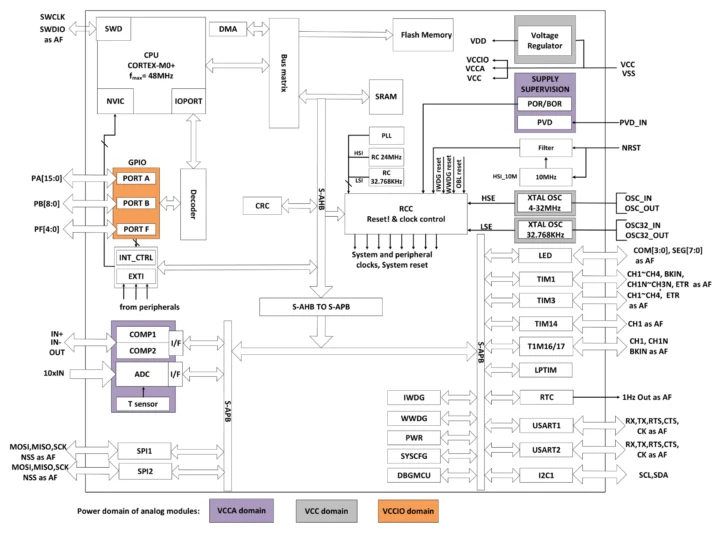

En regardant la liste AliExpress, j’ai remarqué qu’ils mentionnent que le MCU comprend 512 Ko Flash et 96KB RAM, ce qui est très faux, et selon la fiche de données officielle, le PY32F030K28T6 MCU est livré avec un flash 64 Ko et un RAM 8KB. Plus d’informations, y compris le manuel de référence, les notes d’application, les bibliothèques du micrologiciel et les chaînes d’outils pour Keil et IAR, peuvent être trouvées sur la page Téléchargements et ressources. Bien que la majeure partie de la documentation soit en chinois, une documentation, comme le manuel de fiche technique et de référence, est disponible en anglais (marqué «»). J’ai également trouvé 17 notes d’application couvrant I2C, RTC, Watchdog, contrôleur LED et bien plus encore, mais toutes disponibles en chinois.
La carte de base PUYA PY32F030 est disponible sur AliExpress pour 2,06 $ plus l’expédition (et potentiellement les taxes), ainsi que sur Amazon pour 17,99 $ parmi une gamme de vendeurs. Le PY32F030K28 peut être acheté pour 36 cents sur un autre magasin AliExpress, qui offre la carte à un prix encore plus bas (1,49 $ plus l’expédition).
