Le tableau de développement Adafruit Metro RP2350 suit le facteur de formulaire Arduino Uno, les fonctionnalités HSTX DVI

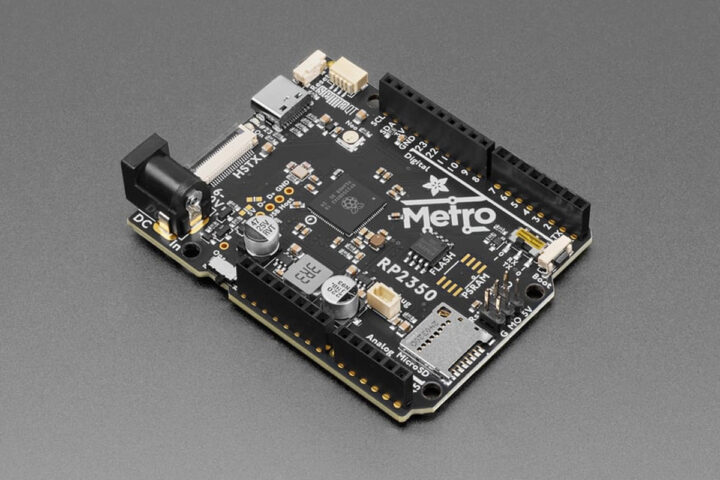

Le métro Adafruit RP2350 est une carte de développement Raspberry PI RP2350 qui suit de près le facteur de forme Arduino UNO pour la compatibilité avec les boucliers Arduino existants.

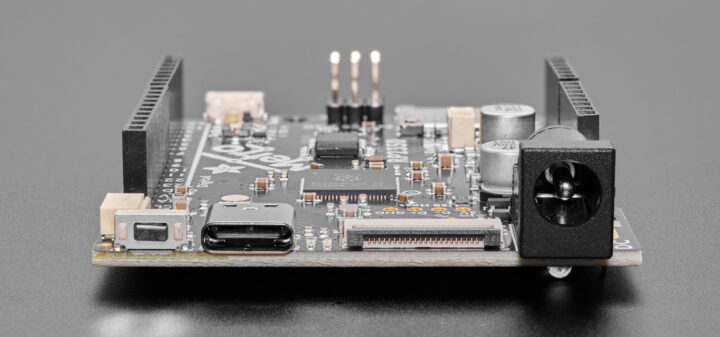

Les caractéristiques clés comprennent 37 GPIO, un emplacement pour carte microSD, un convertisseur de buck 5V (entrée 6–17V), un néopixel RGB intégré, un port STEMMA QT pour les périphériques I2C, un port HSTX à 22 broches pour la sortie vidéo DVI et un port USB Type-C pour la puissance et les données. Il fournit également un port de débogage de sonde PICO, un commutateur RX / TX pour la flexibilité UART et un chargeur de démarrage UF2 pour les mises à jour faciles du micrologiciel. Les applications cibles comprennent les projets IoT, le développement du système intégré, le prototypage matériel et les fins éducatives.

Spécifications Adafruit Metro RP2350

• Soc – Raspberry PI RP2350
  • Processeur
    • Dual-core ARM Cortex-M33 @ 150 MHz avec zone de confiance ARM, Boot sécurisé
    • DUAL-Core RISC-V HAFARD3 @ 150 MHz
    • Jusqu’à deux cœurs peuvent être utilisés à tout moment
  • Mémoire – 520 Ko sur la SRAM sur puce
  • Sécurité
    • 8 Ko de OTP anti-fusible pour le stockage clé
    • Secure Boot (bras uniquement)
    • Accélération SHA-256
    • Matériel trng
    • Détecteurs de glitch rapide
• Mémoire – 8 Mo de QSPI PSRAM (facultatif)
• Stockage
  • 16 Mo de flash QSPI
  • Slot de carte microSD (interface SPI, broches supplémentaires pour SDIO)
• USB – USB Type-C pour l’alimentation et la programmation (coussinets de cassure hôte USB avec puissance contrôlable 5V)
• Expansion
  • 37x gpio
    • 23x sur les en-têtes standard
    • 12x sur le port FPC HSTX
    • 2x pour l’hôte USB
  • 2x UART
  • 2x SPI
  • 2x I2C (port STEMMA QT pour les périphériques I2C)
  • 24x canaux PWM (par rapport à 16 sur RP2040)
  • Machines d’État 12x pio
  • Port HSTX FPC différentiel à 3 passes à 2 2-PIN (broche à 5 compatibles Raspberry Pi)
• Débogage – PICO sonde débogue Port (JST SH) à 3 broches)
• Mission
  • LED de néopixel RVB à bord
  • LED d’indicateur n ° 23 à bord
  • Boutons de réinitialisation et de démarrage
  • Interrupteur RX / TX pour échanger les emplacements D0 et D1
• Alimentation électrique
  • Entrée 6-17V DC (prise de canon de 5,5 mm / 2,1 mm)
  • Convertisseur Buck 5V (TPS563201)
  • Interrupteur marche / arrêt pour l’alimentation DC
• Dimensions – 68,6 mm x 53,4 mm

En termes de logiciel, la carte de développement Adafruit Metro RP2350 est livrée avec un chargeur de démarrage USB UF2 «ROM permanent» qui vous permet de programmer facilement avec CircuitPython. En dehors de cela, il peut également être programmé avec C / C ++ (SDK RP2040), Micropython ou un noyau arduino non officiel. Mais AdaFruit recommande CircuitPython pour la prise en charge du pilote pour les capteurs, les écrans et les périphériques. Une chose à retenir est que dans le développement C / C ++, le flash entier est disponible, tandis que dans Micropython / CircuitPython, environ 14 Mo restent pour les fichiers utilisateur. Les instructions pour démarrer avec le conseil d’administration sont disponibles sur Adafruit Learn.

Dans une courte note, Adafruit mentionne également que la carte utilise la révision A2 du SoC de Raspberry PI RP2350, qui a un E9 erratum affectant les résistances déroulantes GPIO. Ces errata affectent certaines utilisations de GPIO et PIO, telles que les entrées à haute impédance et les tractions internes. Vous devrez peut-être utiliser des résistances 8,2k ou plus petites si les tirages sont nécessaires. À cette époque, mars 2025, il n’y a pas d’autre version du RP2350 disponible – uniquement la version A2.

Le métro Adafruit RP2350 n’est pas la seule carte Raspberry PI RP2350 avec un facteur de forme Arduino Uno, mais c’est le plus facile à trouver. Les alternatives incluent le matériel open-source RP2350-EINS que vous devez construire vous-même, et l’UNO RP2350 que nous avons trouvé dans un article sur Facebook en janvier dernier, mais ne semble pas encore disponible.

La carte de développement Adafruit Metro RP2350 peut être achetée sur Adafruit Store pour 24,95 $ sans PSRAM, ou 27,95 $ avec PSRAM.
