Le système sur module WiFi 6 Acelink SM81 MediaTek Filogic 820 exécute OpenWrt 23.05 ou Debian 11

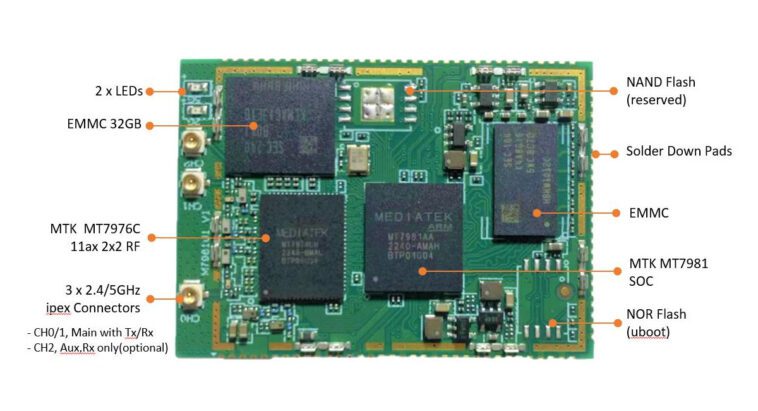

Acelink SM81 est un système sur module compact (50×36 mm) basé sur le processeur MediaTek Filogic 820 (MT7981A/B) avec connectivité WiFi 6 et Ethernet conçu pour les applications IoT telles que les routeurs, les points d’accès et les passerelles.

Le module sans fil est livré avec jusqu’à 1 Go de mémoire DDR4, un flash NOR de 2 Mo pour le chargeur de démarrage, un flash eMMC de 32 Go pour Linux ou un flash NAND en option, et expose diverses E/S telles que Gigabit Ethernet, USB 3.0, PCIe 2.1, UART, et plus encore via des trous crénelés.

Spécifications Acelink SM81 :

• SoC (l’un ou l’autre)
  • Processeur double cœur MediaTek MT7981AA (Filogic 820) à 1,3 GHz
  • Processeur double cœur MediaTek MT7981BA (Filogic 820) à 1,3 GHz sans interface PCIe
• Mémoire système – 1 Go DDR4 à 2133 Mbps
• Stockage
  • Mémoire flash NOR de 2 Mo pour le chargeur de démarrage
  • Mémoire flash eMMC de 16 Go ou 32 Go pour le système d’exploitation principal (OpenWrt)
  • Empreinte pour flash NAND
• Sans fil
  • Mode radio – 2,4 GHz 2×2 + 5 GHz 3×3 MIMO via circuit intégré RF MT7976CN
  • Bandes de fréquences radio – 2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz
  • Puissance de transmission
    • 2,4 GHz – Jusqu’à 21 dBm/MCS0
    • 5 GHz – Jusqu’à 21 dBm/MCS0 max.
  • Sensibilité de réception – -96 à -52 dBm selon le schéma de modulation
  • Schémas de modulation – BPSK, QPSK, 64/256/1024QAM
  • Taille du canal – 20/40/80/160 MHz
  • Débits de données
    • 2,4 GHz
      • 802.11b : 1, 2, 5,5, 11 Mbps
      • 802.11g : 6, 9, 12, 18, 24, 36, 48, 54 Mbps
      • 802.11n : jusqu’à 300 Mbps – 2×2 MIMO
      • 802.11ax : jusqu’à 573,5 Mbps – 2×2 MIMO
    • 5 GHz
      • 802.11g : 6, 9, 12, 18, 24, 36, 48, 54 Mbps
      • 802.11n : jusqu’à 450 Mbps – 3×3 MIMO (canal 40 MHz)
      • 802.11ac : jusqu’à 1300 Mbps – 3×3 MIMO (canal 80 MHz)
      • 802.11ax : jusqu’à 3 603 Mbps – 3×3 MIMO (canal 160 MHz)
  • Antennes – 3x connecteurs IPEX
• Interfaces via des trous crénelés
  • Réseau – Gigabit Ethernet, HSGMII/SGMII+
  • USB – 1x hôte USB 3.0
  • Extension – PCIe 2.0 (MT7981AA uniquement)
  • 2x UART (1x Tx/Rx1 + 1x UART 4 ​​broches)
  • WPS
  • GPIO partagés
• Sécurité – Traitement matériel AES-CCMP, GCMP
• Divers – Surveillance du matériel, réinitialisation du système
• Tension d’alimentation – +3,3 V CC
• Consommation électrique – 8 W typ. ; jusqu’à 11 W avec Tx complet
• Dimensions – 50 x 36 x 3,0 mm
• Poids – Environ 20 grammes
• Plage de température – Fonctionnement : -10°C à +70°C ; stockage : -40°C à +90°C
• Humidité – 5% – 95% (sans condensation)

Acelink affirme que le module peut exécuter OpenWrt 23.05 ou Debian 11.8 BullsEye avec Linux 5.15. Il est doté du même processeur MediaTek Filogic 820 que celui que l’on trouve dans la passerelle/routeur de sécurité Brume GL-MT2500/GL-MT2500A et dans la future carte routeur OpenWrt One conçue par la communauté OpenWrt, mais le module SM81 est équipé d’un stockage de plus grande capacité lui permettant d’exécuter confortablement une distribution Linux complète comme Debian.

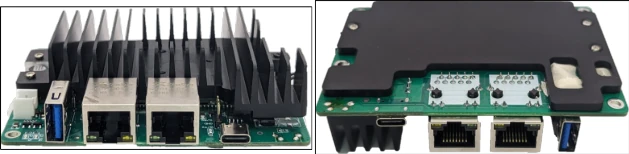

Acelink fournit également le SM81 EVK-AP pour évaluation avec deux ports Gigabit Ethernet RJ45, un port USB 3.0 Type-A, un port USB-C pour une entrée CC 5 V/3 A et un bouton de réinitialisation.

C’est si vous voulez créer un routeur. Cependant, si le plan est de créer une passerelle IoT cellulaire, la société fournit également le SM81 EVK-LTE avec un socket M.2 Key-B compatible avec les modules 4G LTE et deux emplacements pour carte micro SIM.

Le kit d’évaluation EVK-LTE est également équipé de six ports Ethernet Gigabit connectés via un commutateur MediaTek MT7531, une cage SFP, un port USB 3.0 Type-C pour l’accès à la console, un bornier RS232/RS422/RS485 et un bornier à 3 pôles pour l’alimentation CC.

Acelink fournit des informations sur les prix du système sur module SM81 Filogic 820 au prix de 39 $ en configuration flash 32 Go/RAM 1 Go, tandis que l’EVK-AP est vendu à 99 $. Je n’ai pas reçu de prix pour le kit EVK-LTE. Bien que j’aie obtenu la plupart des informations ci-dessus à partir d’un fichier Word, quelques détails supplémentaires peuvent également être trouvés sur la page du produit qui comporte quelques erreurs ici et là…
