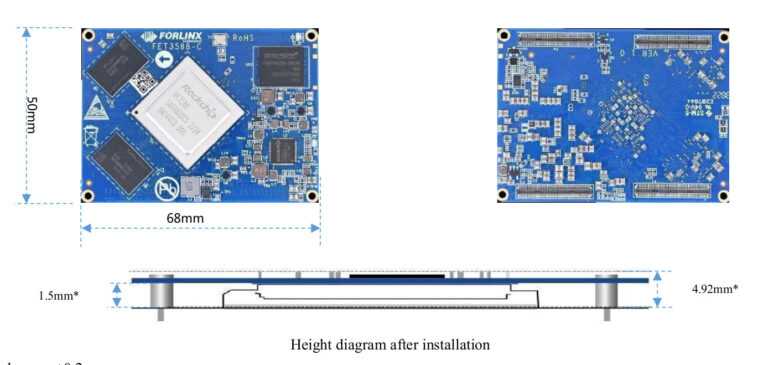

Forlinx FET3588-C est un système sur module Rockchip RK3588 relativement compact mesurant 68 x 50 mm et exposant de nombreuses E/S du processeur via quatre connecteurs haute densité à 100 broches.
Le module est livré avec jusqu’à 8 Go LPDDR4x et 64 Go de flash eMMC, et la société fournit également la carte de développement OK3588-C pour évaluation avec sortie et entrée HDMI, deux interfaces MIPI DSI, cinq connecteurs de caméra, double Gigabit Ethernet, prises M.2 pour Connectivité Wi-Fi et cellulaire 4G/5G, et plus encore.
Système sur module Forlinx FET3588-C RK3588
Caractéristiques:
- SoC – Processeur octa-core Rockchip RK3588 avec 4 cœurs Arm Cortex-A76 à 2,4 GHz, 4 cœurs Arm Cortex-A55, GPU Arm Mali-G610 MP4 avec prise en charge d’OpenGL ES3.2, OpenCL 2.2, Vulkan1.1, 6 TOPS NPU, FAI 48MP, décodage vidéo 8Kp60, encodage vidéo 8Kp30
- Mémoire système – 4 Go ou 8 Go LPDDR4x (16 Go prévus)
- Stockage – 32 Go ou 64 Go eMMC 5.1 flash (128 Go prévus)
- Interface de carte porteuse – 4x connecteurs carte à carte haute densité à 100 broches
- Stockage – Jusqu’à 3x SATA 3.0 (multiplexé avec PCIe et hôte USB), 1x carte SD
- SDIO – 1x SDIO pour WiFI, 1x SDIO pour carte SD
- Affichage I/F
- Jusqu’à 2 sorties HDMI 2.1 jusqu’à 8Kp60
- 1x entrée HDMI 2.0
- Jusqu’à 2x eDP (multiplexé avec HDMI) jusqu’à 4Kp60
- 2x DisplayPort jusqu’à 8Kp30
- 2x MIPI DSI à 2 voies prenant en charge jusqu’à 4Kp60
- Interface RVB BT.1120 jusqu’à 1920×1080 @ 60 Hz
- Caméra
- 2x MIPI CC PHY
- Jusqu’à 4 entrées MIPI CSI configurables en 4x 2 voies, 1x 4 voies ou 2x 4 voies
- Interface DVP
- l’audio
- Jusqu’à 4x I2S (2x 8 canaux et 2x 2 canaux)
- 2x S/PDIF
- 2 entrées micro PDM
- 1x PWM DSM
- Mise en réseau – 2x Gigabit Ethernet
- USB
- 1x hôte USB 3.1 Gen1 jusqu’à 5 Gbps partagé avec PIPE PHY2
- 2x USB 3.1 Gen1 OTG partagé avec DP Tx
- 2x hôte USB 2.0
- PCIe – 1x PCIe 3.0 x4 (8 Gbit/s), jusqu’à 3x PCIe 2.0 x1 (5 Gbit/s)
- Série – Jusqu’à 10x UART, jusqu’à 3x bus CAN
- E/S à faible vitesse – Jusqu’à 5x SPI, 9x I2C, 16x PWM
- ADC – Jusqu’à 8x entrées ADC
- GPIO – Jusqu’à GPIO TDB
- Tension d’alimentation – 12 V CC (à confirmer)
- Plage de température – 0C ~ +80°C
La société fournit un support pour Android 12, et Ubuntu et (Yocto?) Linux sont affichés comme TBD (à déterminer) sur la page du produit. Il ressemble un peu au module CPU RD-RK3588 que nous avons couvert plus tôt cette année, mais celui-ci provenait d’Aliexpress avec des informations limitées, et Forlinx a un site Web et un personnel anglophone (au moins les ventes).
La documentation n’est pas publique, mais les clients doivent obtenir un manuel d’utilisation du logiciel, le code source du noyau Linux, le système de fichiers, une image du système d’exploitation et une image VM Ubuntu pour le développement d’Android 12, ainsi qu’un manuel d’utilisation du matériel, les schémas de la carte de support et PCB, une fiche technique, ainsi que la carte de support et les fichiers DXF SoM.
Alors que le Forlinx FET3588-C est légèrement plus grand qu’un Raspberry Pi Compute Module 4, les performances sont à peu près équivalentes à trois ou quatre modules Raspberry Pi CM4 combinés avec un accélérateur Google Coral AI et demi, plus vous obtenez SATA, PCIe Gen3, HDMI 2.1 Sortie vidéo 8K, parmi de nombreuses autres interfaces périphériques et E/S.
Carte de développement OK3588-C
Forlinx fournit également la carte de développement OK3588-C pour l’évaluation du système sur module Rockchip RK3588 et le développement logiciel précoce avant que la carte de support personnalisée ne soit prête.
Spécifications Forlinx OK3588-C :
- SoM – Forlinx FET3588-C décrit ci-dessus
- Stockage – Prise pour carte MicroSD
- Sorties vidéo
- 1x sorties HDMI jusqu’à 8Kp60
- 2 interfaces DisplayPort USB-C jusqu’à 8Kp30 (multiplexées avec USB 3.1 Gen1)
- Connecteur eDP jusqu’à 4Kp60 (un affichage 1080p60 en option peut être fourni)
- 2x connecteurs MIPI DSI jusqu’à 4Kp60 (panneau 7 pouces 1024×600 @ 30 Hz en option)
- Entrées vidéo
- 1x entrée HDMI jusqu’à 4Kp60
- Connecteurs de caméra MIPI 5z
- Audio – Prise casque/haut-parleur 3,5 mm, embase pour haut-parleur, microphone intégré
- La mise en réseau
- 2 ports Gigabit Ethernet RJ45
- Wi-Fi 6 et Bluetooth 5.3 en option via le module M.2 (haut de la carte)

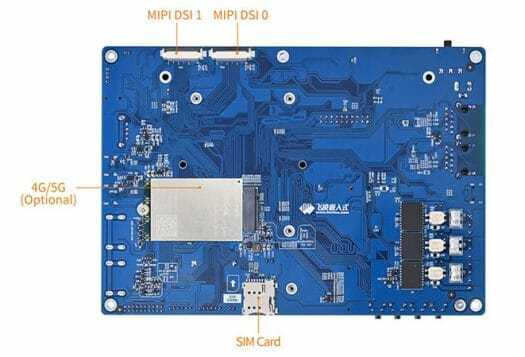

- Cellulaire 4G/5G en option via le module M.2 et l’emplacement pour carte SIM (côté inférieur de la carte)
- USB
- 2 ports USB 3.1 Gen1 Type-C
- 1x port USB 2.0 Type-A
- En série
- 1x UART jusqu’à 4 Mbps via en-tête
- 2x bus CAN et 1x RS485 via bornier
- En-têtes d’E / S – en-tête GPIO avec jusqu’à 9x GPIO, en-tête d’entrée analogique avec 5x ADC jusqu’à 1 Msps
- Expansion
- Emplacement PCIe 3.0 x4 jusqu’à 8 Gbit/s
- Emplacement PCIe 2.0 x1
- Prises M.2 pour une connectivité sans fil
- Divers – Bouton d’alimentation, bouton de réinitialisation, RTC + batterie, en-tête de ventilateur
- Alimentation – 12V via prise DC
- Dimensions – à déterminer
Le kit de développement Forlinx OK3588-C offre plus d’interfaces que la carte mère mini-ITX Firefly ITX3588J et la carte mère Banana Pi RK3588_MB, mais manque en quelque sorte de ports SATA. Il devrait également y avoir une solution de refroidissement puisque le processeur Rockchip RK3588 nécessite un refroidissement actif ou passif, mais Forlinx ne mentionne rien à ce sujet.
Les variantes 4 Go + 32 Go et 8 Go + 64 Go du système en module Rockchip RK3588 de Forlinx sont désormais disponibles en production en petits lots, tandis que le modèle avec 16 Go de RAM et 128 Go de mémoire flash eMMC est en cours d’élaboration. Le prix n’a pas été divulgué. Plus de détails peuvent être trouvés sur la page du produit.
