Le système sur module Radxa CM3S Rockchip RK3566 SODIMM prend en charge jusqu'à 8 Go de RAM, 128 Go de flash, module sans fil

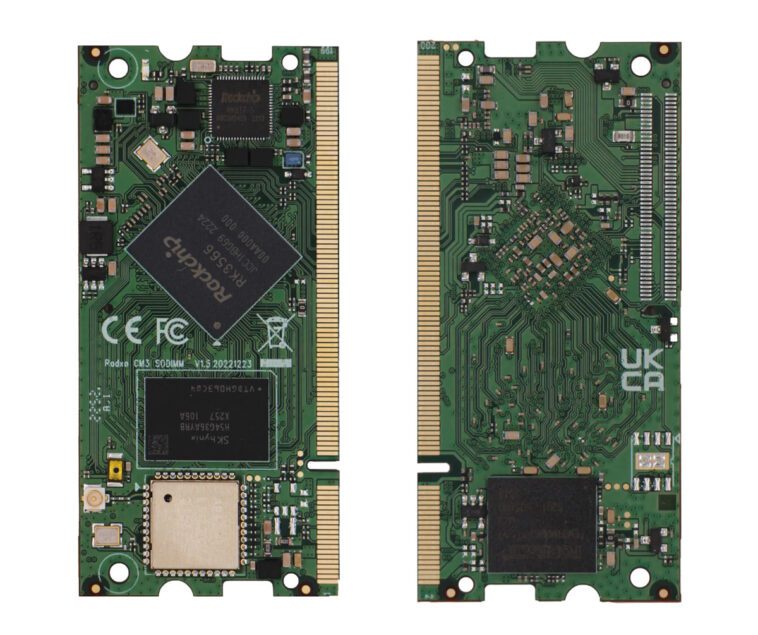

Radxa CM3S (Compute Module 3 SODIMM), également appelé ROCK3 Compute Module SODIMM, est un système sur module avec un connecteur de bord SO-DIMM à 200 broches alimenté par un processeur Rockchip RK3566 avec jusqu’à 8 Go de RAM, 128 Go de flash eMMC, et un module sans fil en option avec WiFi 4 et Bluetooth 4.2.

Il suit le module CM3 de la société avec le facteur de forme Raspberry Pi CM4 basé sur le même SoC Rockchip RK3566, mais dans un facteur de forme SO-DIMM plus compact avec un connecteur de bord à 200 broches compatible avec le module de calcul Raspberry Pi 3/3+, mais non compatible avec les modules SO-DIMM 260 broches Jetson Nano, Xavier NX et Orin NX de NVIDIA, et vous devrez plutôt attendre le prochain Radxa NX5…

Les spécifications du Radxa CM3S peuvent être trouvées ci-dessous, ainsi que celles des systèmes sur modules Radxa CM3 et Rockchip RK3568 basés sur Radxa CM3I.

	Radxa CM3	Radxa CM3S	Radxa CM3I
SoC	Rockchip RK3566 quad-core Cortex-A55 à 1,8 GHz	Rockchip RK3566 quadricœur Cortex-A55 à 1,6 GHz	Rockchip RK3568(J) quadricœur Cortex-A55 à 2,0 GHz
GPU	GPU Arm Mali-G52 2EE avec prise en charge d’OpenGL ES 3.2, OpenCL 2.0 et Vulkan 1.1
Unité virtuelle virtuelle	Décodage 4Kp60 H.265, H264, VP9 Encodage 1080p100 H.265/H.264
NPU	0,8 HAUTS	N / A	1 HAUTS
Mémoire:	1 Go, 2 Go, 4 Go ou 8 Go LPDDR4
Stockage:	Mémoire flash eMMC de 8 Go, 16 Go, 32 Go, 64 Go, 128 Go 2x ports SATA, un partagé avec USB 3, un partagé avec PCIe	Mémoire flash eMMC de 8 Go, 16 Go, 32 Go, 64 Go, 128 Go 1x port SATA partagé avec PCIe	Mémoire flash eMMC de 8 Go, 16 Go, 32 Go, 64 Go, 128 Go 3 ports SATA, un partagé avec l’hôte USB 3, un partagé avec PCIe, un partagé avec USB 3 OTG
La mise en réseau	LAN sans fil en option, 2,4 GHz et 5,0 GHz IEEE 802.11b/g/n/ac sans fil, BT 5.0, BLE avec antenne externe 1x PHY Ethernet Gigabit intégré	LAN sans fil en option, sans fil 2,4 GHz IEEE 802.11b/g/n, BT 5.0, BLE avec antenne externe 1x MAC Gigabit Ethernet (à confirmer)	LAN sans fil en option, 2,4 GHz et 5,0 GHz IEEE 802.11b/g/n/ac sans fil, BT 5.0, BLE avec antenne externe 1x PHY Gigabit Ethernet intégré + 1x MAC Gigabit Ethernet
USB	1x port hôte USB 2.0 1x port USB 2.0 OTG 1x port USB 3.0 (5 Gbit/s)	1x port USB 2.0 OTG	2x ports hôtes USB 2.0 1x port USB 3.0 OTG (5 Gbit/s) 1x port USB 3.0 (5 Gbit/s)
PCIe	1x PCIe Gen 2 x1 (5 Gbit/s)		1x PCIe Gen 2 x1 (5 Gbit/s) 1x PCIe Gen 3 x2 (16 Gbit/s)
E/S	50x GPIO avec I2C, UART, SPI, PWM, ADC, etc.	60x GPIO avec I2C, UART, SPI, PWM, ADC, etc.	50x GPIO avec I2C, UART, SPI, PWM, ADC, etc.
Sortie vidéo	1x HDMI jusqu’à 4Kp60 1x eDP 4 voies 2,7Gps par voie 2x MIPI DSI à 4 voies (1,6 Gbit/s par voie) 1x LVDS (multiplexeur avec MIPI DSI0)	1x HDMI jusqu’à 4Kp60 1x MIPI DSI à 4 voies 1x MIPI DSI à 2 voies	1x HDMI jusqu’à 4Kp60 1x eDP 4 voies 2,7Gps par voie 2x MIPI DSI à 4 voies (1,6 Gbit/s par voie) 1x LVDS (multiplexeur avec MIPI DSI0)
Caméra	Port de caméra MIPI CSI 2 x 2 voies ou 1 x 4 voies		1x MIPI CSI RX à 4 voies ou 2x MIPI CSI RX à 2 voies 1x MIPI_D/C PHY RX à 4 voies
l’audio	LINE Out, I2S, PDM (pour réseau de micros)	2x I2S, PDM (pour réseau de micros)	LINE Out, I2S, PDM (pour réseau de micros)
Connecteur hôte	3 connecteurs B2B à 100 broches au pas de 0,4 mm	Connecteur de bord SODIMM à 200 broches + connecteur B2B à 100 broches non équipé au pas de 0,5 mm	4 connecteurs B2B à 100 broches au pas de 0,4 mm
Entrée de puissance	5 V CC
Dimensions	55 mm × 40 mm	67,6 mm x 32 mm	70mmx40mm

Notez que certaines spécifications diffèrent selon l’endroit où vous regardez sur le site Web de Radxa et j’ai fait de mon mieux pour essayer d’être aussi précis que possible, mais il peut y avoir quelques petites erreurs ici et là. Par exemple, le NPU est indiqué comme étant de 0,8 TOPS, N/A et 1 TOPS dans le tableau de comparaison sur le Wiki (rempli d’erreurs), mais il s’agit probablement de 1 TOPS arrondi à partir de 0,8 TOPS…

Les Radxa CM3 et CM3S resteront en production au moins jusqu’en septembre 2029 et les Radxa CM3I seront fabriquées au moins jusqu’en septembre 2032.

Radxa fournit des images de serveur Debian 11 XFCE/Server et Ubuntu 22.04 pour le module Radxa CM3S et la carte d’E/S SODIMM du module de calcul ROCK 3, ainsi que des schémas PDF, des dessins mécaniques et un schéma de brochage sur leur site Web. Une image Android 12 devrait également être disponible prochainement, et un wiki avec des instructions détaillées est en cours d’élaboration.

Carte d'E/S SODIMM de calcul ROCK3 Radxa CM3S — Carte d’E/S SODIMM ROCK3 Compute avec Radxa CM3S

Le système sur module Radxa CM3S est vendu entre 28 $ et 145 $ selon la configuration sans fil, RAM et flash eMMC, mais notez que de nombreuses variantes sont actuellement en rupture de stock, tandis que la carte IO ajoute 25 $. Les lots peuvent également être achetés sur Aliexpress et Amazon. De plus amples détails peuvent être trouvés sur la page produit.
