Le système sur module Allwinner T527 comprend un processeur Cortex-A55 octa-core et 2 accélérateurs TOPS AI

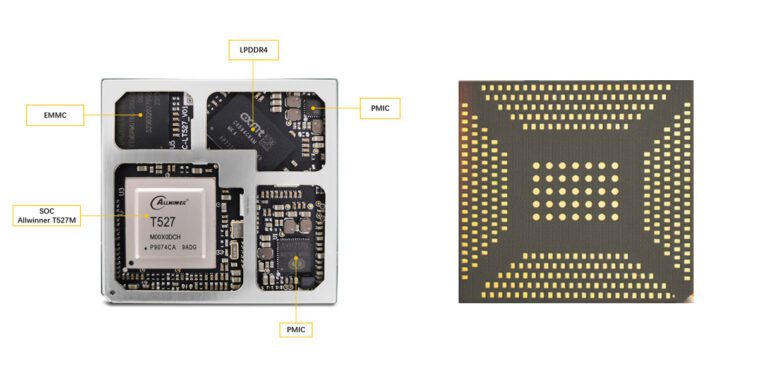

MYiR MYC-LT527 est un système sur module (SoM) compact basé sur le SoC octa-core Arm Cortex-A55 Allwinner T527 avec un accélérateur IA 2 TOPS, jusqu’à 4 Go de RAM, 32 Go de mémoire flash et un réseau de grille terrestre (LGA). composé de 381 pads avec une gamme d’interfaces pour écrans et caméras, réseau, USB et PCIe, et plus encore.

La société a également présenté la carte de développement MYD-LT527 pour présenter les capacités du module CPU Allwinner T527 adapté à une gamme d’applications telles que les robots industriels, la gestion de l’énergie et de l’alimentation, les équipements médicaux, les machines d’affichage et de contrôle, les boîtiers et cartes Edge AI, les tableaux de bord automobiles et les appareils embarqués qui nécessitent des fonctionnalités multimédias et d’IA.

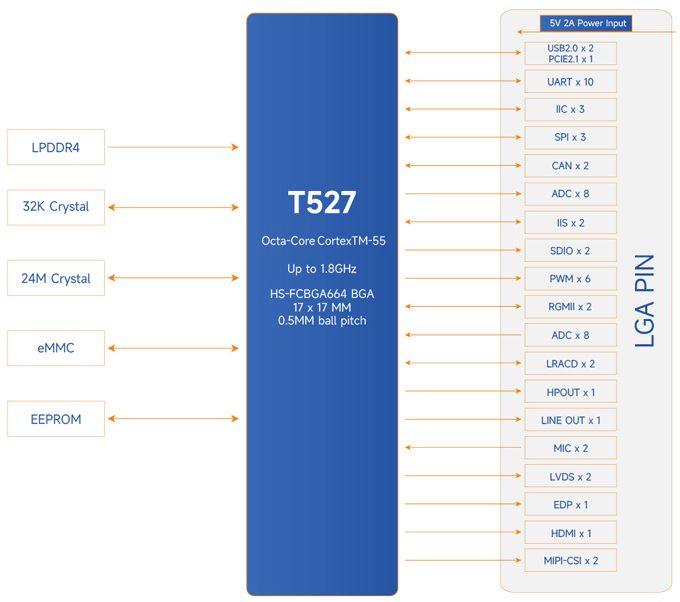

Système sur module MYC-LT527 Allwinner T527

Spécifications du MYC-LT527 :

• SoC – Allwinner T527
  • CPU
    • Processeur Arm Cortex-A55 octa-core avec quatre cœurs à 1,80 GHz et quatre cœurs à 1,42 GHz
    • Noyau E906 RISC-V jusqu’à 200 MHz
  • DSP – DSP audio HIFI4 600 MHz
  • GPU – GPU Arm Mali-G57 MC1
  • Accélérateur AI – En option, jusqu’à 2 TOPS NPU
• Mémoire système – 2 Go ou 4 Go LPDDR4
• Stockage – Flash eMMC 16 Go ou 32 Go, EEPROM 32 Ko
• Pack LGA de 381 pads avec
  • Interfaces d’affichage
    • 1x HDMI 2.0
    • 1x eDP
    • 2x LVDS avec double liaison ou 2x RVB
    • 2x MIPI-DSI
  • Interfaces de caméra
    • CSI parallèle 16 bits
    • 4+4 voies, 4+2+2 voies ou 2+2+2+2 voies MIPI-CSI
  • l’audio
    • 3x sorties audio
    • 3x entrées audio
    • 4x I2S/PCM
    • 1x SPDIF
  • Mise en réseau – 2x RGMII/RMII
  • USB
    • 1x DRD USB 2.0
    • 1x hôte USB 2.0
    • 1x DRD USB 3.1 (multiplexé avec PCIe 2.1)
  • PCIe – 1 x PCIe 2.1, mode RC (multiplexé avec USB3.1)
  • Analogique
    • 24x GPADC 12 bits
    • 2x LRADC 6 bits
    • 2x DAC et 3x ADC
  • Autres E/S
    • 2x SDIO 3.0
    • 10x UART, 2x bus CAN
    • 9x I2C, 30x PWM, 4x SPI
    • 2x CIR RX et 1x CIR TX
    • Jusqu’à 138x GPIO
• Alimentation – 5V/3A
• Dimensions – 45 x 43 mm (conception PCB à 12 couches)
• Plage de température – -40 à +85°C (qualité industrielle) ou -20 à 70°C (température étendue)

MYiR indique qu’Android 13 est prêt maintenant, qu’une image Linux 5.15 basée sur Yocto avec Qt sera disponible le mois prochain (avril 2024) et que les images Ubuntu/Debian devraient être prêtes d’ici mai 2024. Malheureusement, le logiciel est déjà obsolète avant son lancement avec Uboot. 2018.07, Linux 5.15.104 (mars 2022) et le code source des pilotes est également fourni aux clients.

Ce n’est pas la première fois que nous parlons de l’Allwinner T527 puisque nous l’avons rapidement évoqué dans notre article sur le processeur pour tablette Allwinner A523 puisqu’à l’époque nous avions noté qu’il s’agissait du même design que le T527 (marché automobile) et le R828/MR828 (Smart Marché domestique) processeurs. Cela explique également pourquoi Android 13 est prêt avant Linux puisque le marché des tablettes nécessite le support d’Android.

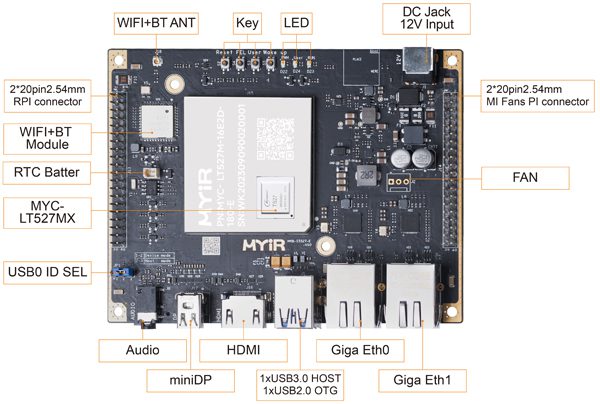

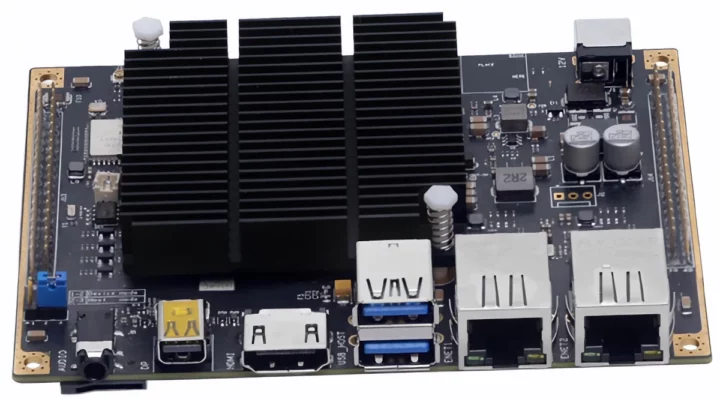

Carte de développement MYD-LT527

Spécifications du MYD-LT527 :

• SoM – Système sur module MYC-LT527 comme décrit ci-dessus
• Stockage – Emplacement pour carte MicroSD
• Sortie vidéo
  • Port HDMI
  • LVDS monocanal compatible avec le module LCD MY-LVDS070C de MYIR avec écran tactile capacitif
  • Interface mini-DP
  • Interface MIPI-DSI
• Entrée vidéo – 2 connecteurs MIPI CSI 24 broches compatibles avec le module de caméra MY-CAM003M de MYIR
• Audio – Prise casque/micro 3,5 mm
• La mise en réseau
  • 2x prises Gigabit Ethernet RJ45
  • Modules WiFi 5 et Bluetooth 5.2
• USB – 1 port hôte USB 3.0, 2 ports USB 2.0 OTG
• Ports série
  • 2x ports série TTL (UART3/7 sorti de l’interface d’extension RPi)
  • 2x ports série TTL (UART2/4/5/6 sorti de l’interface d’extension Mi Fans Pi)
  • 2x interfaces CAN-Bus
• Expansion
  • En-tête « interface RPI » à 40 broches avec GPIO/I2C/UART/SPI/CAN compatible avec l’en-tête GPIO à 40 broches standard Raspberry Pi et le module RPI MY-WIREDCOM de MYIR avec RS485, RS232 et bus CAN
  • En-tête « Mi Fans Pi interface » à 40 broches avec GPIO/I2C/UART/SPI/USB/PWM
• Divers
  • 4x boutons (Réinitialisation, Réveil, FLASH, UTILISATEUR)
  • Interface de batterie RTC
• Alimentation – 12 V/3 A via prise jack d’alimentation CC.
• Dimensions – 120 x 90 mm (conception à 6 couches)
• Écart de température
  • Qualité industrielle – -40 à +85°C ou -30 à +85°C avec le module WiFi/BT
  • Étendu – -20 à +70°C

MYiR Tech vend le module MYC-LT527 entre 40 $ et 89 $ selon la configuration sélectionnée et le kit de développement entre 79 $ et 119 $. Plus de détails et les liens achetés peuvent être trouvés sur la page du produit.
