Le système d’irrigation DROPLET fonctionne avec ESPhome et Home assistant

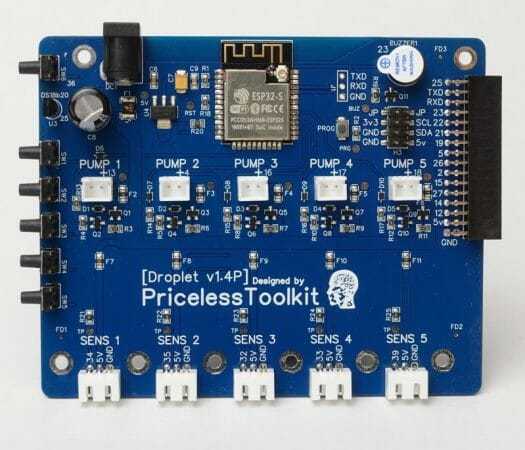

Lorsque PricelessToolkit n’a pas réussi à trouver un système d’irrigation (intérieur) abordable qui fonctionne avec Home Assistant et ESPHome, il a construit le Panneau DROPLET basé sur le SoC sans fil ESP32 et prenant en charge jusqu’à cinq micro-pompes et capteurs d’humidité du sol.

La carte est également livrée avec des commutateurs pour contrôler manuellement la pompe, un capteur de température DS18B20 intégré, un avertisseur sonore et un en-tête d’E/S pour connecter un en-tête d’extension pour le contrôle de relais, I2C, GPIO et un capteur de température DS18B20 externe.

Spécifications DROPLET :

• Module sans fil – ESP32-S avec microcontrôleur ESP32 double cœur 32 bits à 240 MHz avec connectivité WiFi et Bluetooth 2,4 GHz, flash SPI 4 Mo
• Affichage – En-tête I2C pour écran OLED 5V/3,3V
• Interfaces de pompe – 5x connecteurs à 2 broches pour micropompes
• Capteurs et interfaces de capteur
  • Capteur de température DS18B20
  • 5x connecteurs à 3 broches pour capteurs d’humidité du sol ; tiré vers le bas avec une résistance de 1 MΩ.
• Extension – 2 connecteurs femelles à angle droit à 16 broches avec GPIO, UART, 5V et GND
• Débogage – en-tête UART pour la programmation et le débogage
• Divers – Buzzer, 5x boutons pour le contrôle manuel de la pompe, bouton utilisateur (GPIO 36).
• Alimentation – 5V DC via une prise d’alimentation

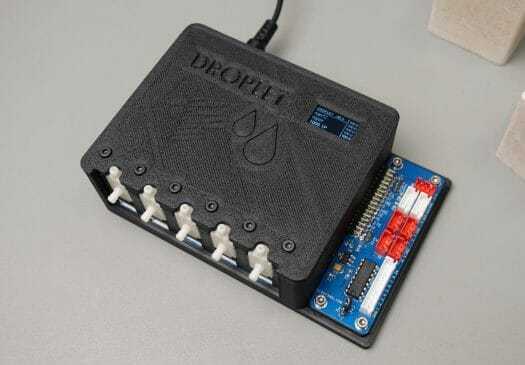

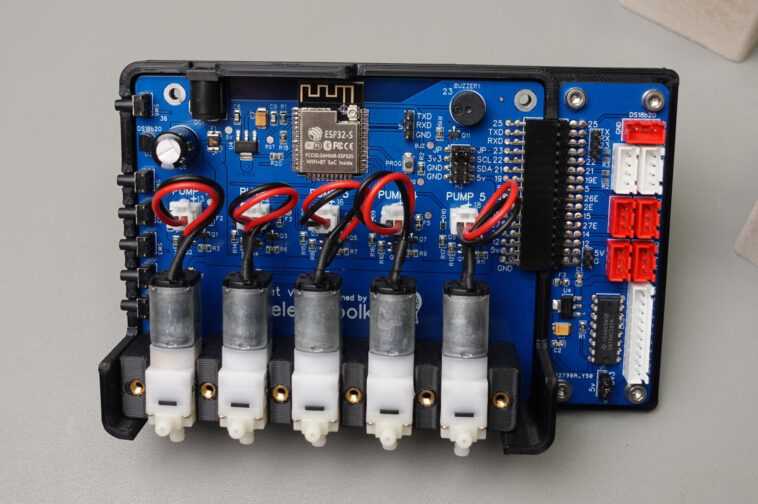

La carte est illustrée ci-dessus montée sur la carte d’extension avec la puce MCP230017 et cinq micropompes et la partie inférieure du boîtier imprimé en 3D. Vous trouverez les fichiers Gerber, les fichiers 3D pour l’enceinte, les fichiers de configuration YAML pour ESPHome et Home Assistant, ainsi que des instructions de base pour démarrer avec le système d’irrigation sur GitHub.

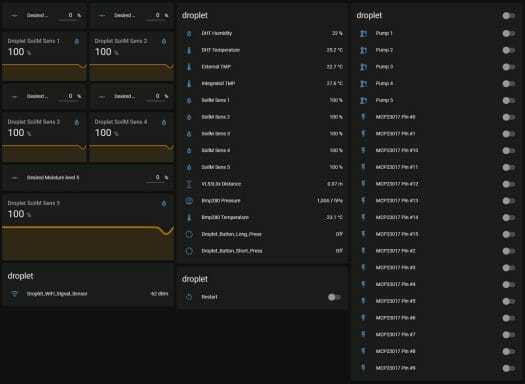

Un exemple d’intégration avec Home Assistant est illustré ci-dessous en utilisant une température et une pression BMP280, un capteur ToF VL53L0x, un capteur de température et d’humidité DHT et huit relais. La solution est censée prendre en charge tous les capteurs déjà pris en charge par ESPHome.
