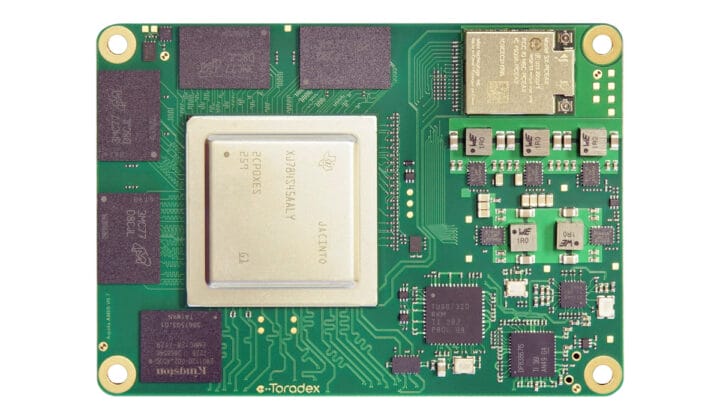

Le SoM Toradex Aquila AM69 est doté d’un SoC AI Cortex-A72 octa-core TI AM69A et d’un connecteur carte à carte robuste à 400 broches.

Toradex Aquila AM69 est le premier système sur module (SoM) de la famille Aquila de la société avec un petit facteur de forme et un connecteur carte à carte robuste d’environ 400 broches ciblant les applications d’IA de pointe exigeantes dans les domaines médical, industriel et robotique. avec des plates-formes Arm qui offrent un niveau de performances x86 à faible consommation.

Le SoM Aquila AM69 est alimenté par un SoC Arm Cortex-A72 octa-core Texas Instruments AM69A avec quatre accélérateurs offrant 32 TOPS de performances IA, jusqu’à 32 Go de LPDDR4, 128 Go de flash eMMC, un module WiFi 6E et Bluetooth 5.3 intégré et un Connecteur carte à carte pour les interfaces d’affichage, de caméra et audio, ainsi que le double Gigabit Ethernet, plusieurs interfaces PCIe Gen3 et SerDes. Tout cela dans un format à peine plus grand (86 x 60 mm) qu’une carte de visite ou un Raspberry Pi 5.

Spécifications du Toradex Aquila AM69 :

• SoC-Texas Instruments AM69A
  • Processeur d’application – Jusqu’à 8 cœurs Arm Cortex-A72 jusqu’à 2,0 GHz avec 2 Mo de cache L2 partagé avec ECC
  • Noyau MCU – 2 cœurs temps réel Cortex-R5F jusqu’à 1,0 GHz
  • GPU – Imagination Technologies BXS-4-64 jusqu’à 800 MHz
  • Accélérateurs d’IA
    • 4x accélérateurs de Deep Learning jusqu’à 32 TOPS
    • 2x accélérateurs de traitement de la vision (VPAC) avec processeur de signal d’image (ISP)
  • 2x encodeur/décodeur vidéo – décodage/encodage H.265, H.264 jusqu’à 4Kp60
• Mémoire – Jusqu’à 32 Go de RAM LPDDR4 (128 bits)
• Stockage – Flash eMMC de 128 Go
• Sans fil – Tri-bande sur module (2,4/5/6 GHz) WiFi 6E 2×2 MIMO et Bluetooth 5.3
• Connecteur carte à carte robuste et rapide avec environ 400 broches
  • Stockage – 1x SDIO/SD/MMC
  • Afficher I/F
    • 2x MIPI DSI à quatre voies
    • 1x DP 1.4 ou 1x eDP 1.4
  • Audio-2x I2S
  • Caméra I/F – 3x MIPI CSI-2 à quatre voies (12x canaux virtuels)
  • Mise en réseau – Gigabit Ethernet avec AVB et deuxième interface RGMII
  • USB – 1x DRD USB 3.2, 1x hôte USB 3.2
  • Série – 4x bus CAN, 4x UART
  • Autres E/S numériques basse vitesse – 7x I2C, 2x SPI, 1x QSPI, 4x PWM, 16x GPIO
  • 8x entrée analogique
  • Expansion
    • 2x PCIe Gen3 x2
    • 4x SerDes (SGMII)
  • Débogage – JTAG
• Dissipation de puissance – env. 5W – 25W
• Dimensions – 85 x 60 mm
• Plage de température – -40°C à +85°C
• Chocs/Vibrations – EN 60068-2-6/50g 20ms

Toradex fournira deux images de référence pour le SoM Aquila AM69 : une basée sur le projet Yocto et l’autre basée sur le système d’exploitation Torizon de la société qui est également construit avec le projet Yocto mais est une distribution Linux embarquée prête à l’emploi et configurable pour un carte de support personnalisée à l’aide de l’outil TorizonCore Builder. La prise en charge de FreeRTOS sera également bientôt disponible, je suppose qu’elle fonctionnera sur le Cortex-R5F, et BlackBerry QNX et/ou Android peuvent être proposés sur demande.

Les applications typiques de l’Aquila AM36 incluent l’informatique de pointe haute performance, l’intelligence artificielle (IA) et l’apprentissage automatique (ML), la vision par ordinateur/machine, les véhicules et robots automatisés et autonomes (AMR), les IHM haute résolution, le traitement en temps réel et contrôle, et plus encore.

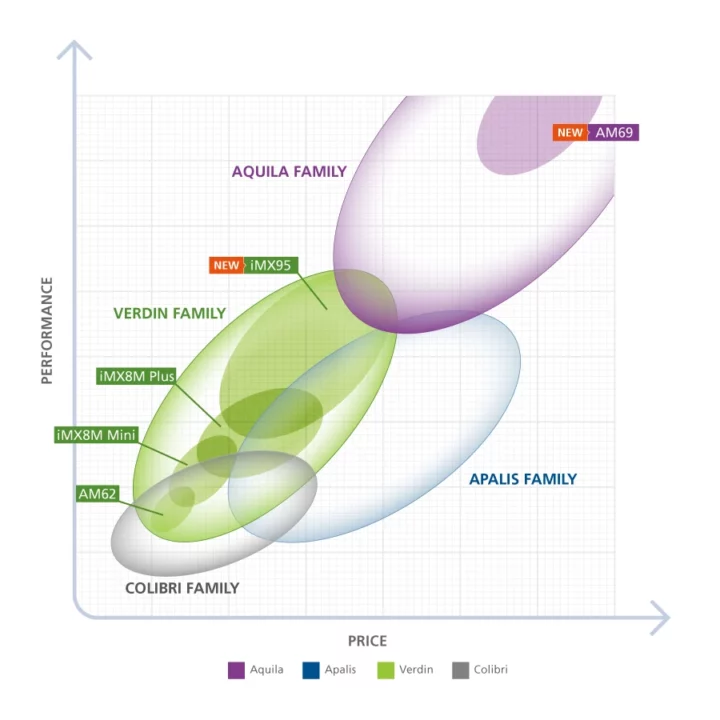

Nous écrivons sur Toradex depuis la famille Colibri d’entrée de gamme, mais la société a depuis lancé les Verdin et Apalis avec des performances plus élevées, et l’Aquila est la famille de systèmes sur modules la plus puissante (et la plus chère) introduite. par l’entreprise suisse jusqu’à présent. Toutes les familles précédentes reposaient sur des connecteurs de périphérie tels que les connecteurs SO-DIMM à 200/260 broches et MXM3 à 314 broches, et la famille Aquila est le premier système sur module Toradex à utiliser un connecteur carte à carte. plutôt.

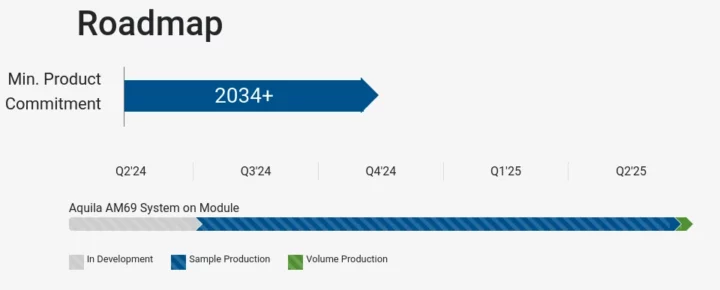

Le module CPU Aquila AM69 sera échantillonné au troisième trimestre 2024, la disponibilité générale prendra plus de temps et la production en série semble être prévue pour la fin du deuxième ou du troisième trimestre 2025. Cela est généralement lié à la production en série du processeur lui-même, dans ce cas, Texas Instruments AM69A, car il faut beaucoup de temps pour qualifier ce type de processeur complexe de qualité industrielle qui peut également être utilisé dans des équipements médicaux. Quelques détails supplémentaires peuvent être trouvés sur la page du produit.
