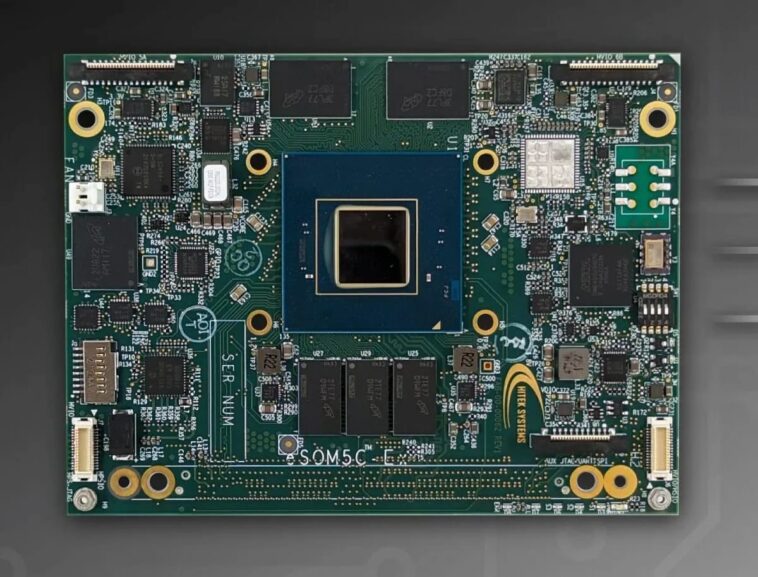

Hitek Systems eSOM5C-Ex est un système sur module (SOM) intégré compact basé sur le milieu de gamme Intel Agilex 5 SoC FPGA E-Series et compatible broche à broche avec le précédent eSOM7C-xF de la société basé sur l’Agilex. 7 FPGA série F.
Le module expose toutes les E/S, y compris jusqu’à 24 émetteurs-récepteurs, via le même connecteur haute densité à 400 broches que l’on trouve dans l’eSOM7-xF alimenté par Agilex 7 FPGA et dans le prochain SOM Agilex 5 FPGA D-Series qui permettra une flexibilité de 100 000 à 2,7 millions d’éléments logiques (LE) pour l’ensemble de la gamme de produits.
Spécifications Hitek eSOM5C-Ex :
- SoC FPGA – FPGA Intel Agilex 5 E-series groupe A et groupe B dans le boîtier B32
- Variantes prises en charge : A5E065A/B, A5E043A/B et A5E043A/B
- Système de traitement dur (HPS) – Cortex-A76 double cœur et Cortex-A55 double cœur
- FPGA
- Jusqu’à 656 080 éléments logiques
- 24 x émetteurs-récepteurs jusqu’à 28 Gbit/s
- Mémoire système
- Jusqu’à 2x 8 Go LPDDR4 pour FPGA
- 2 ou 4 Go DDR4 pour HPS
- Stockage – Flash eMMC de 32 Go, flash QSPI de 1 Gbit, flash de 64 Mo, EEPROM de 4 ou 8 Ko
- Connecteur hôte – connecteur mezzanine à prise K-2 à 400 broches
- Jusqu’à 24 émetteurs-récepteurs (XCVR) jusqu’à 28 Gbit/s (A) ou 17 Gbit/s (B) NRZ
- Jusqu’à 42x SE 1,2V et 12x E/S LVDS à différence réelle
- Gigabit Ethernet
- USB-USB3.1/USB2.0
- Interfaces UART, SPI, I3C/I2C
- GPIO
- Contrôleur de module de carte Max10 (BMC) pour interfaces I2C, UART, JTAG, capteurs de courant et de température
- Option pour PTP/1588 basé sur un synchroniseur de synchronisation Skyworks Si1518 intégré avec synchronisation JESD pour les systèmes sans fil
- Dimensions – facteur de forme 110 mm x 82,5 mm
- Plage de température – -40°C à 85°C
Hitek fournit Linux BSP, des API pour la gestion des cartes, des projets de référence Quartus Prime et un guide de conception de cartes de support pour les conceptions de supports personnalisées. La société propose également un kit comprenant un SOM avec une carte porteuse conçue pour les applications sans fil et centrées sur les réseaux. Mais les informations publiques sur les logiciels et le devkit sont plutôt limitées, bien que l’image ci-dessous donne une idée de ce à quoi s’attendre.
L’eSOM5C-Ex cible les systèmes sans fil 5G/ORAN et Satcom, les systèmes Edge AI/ML intégrés hautes performances, le traitement des images et des signaux Edge AI/ML et les plates-formes réseau 100G/50G/40G/25G/10G. Ce n’est pas le premier module FPGA basé sur le FPGA SoC Agilex 5 E-Series, comme nous l’avons écrit à propos du module iW-RainboW-G58M d’iWave Systems et du kit de développement Agilex 5 au début de l’année.
Hitek n’a pas fourni d’informations sur les prix et la disponibilité du nouveau SoM Intel Agilex 5 SoC FPGA. Plus de détails peuvent être trouvés sur la page produit et dans le communiqué de presse. La plate-forme de développement eSOM5C-Ex de Hitek sera également présentée cette semaine sur le stand d’Intel/Altera (H5-135) à Embedded World 2024, et plus particulièrement Xiphera fera la démonstration de l’IP « échange de clé cryptographique sécurisée quantique avec PQC » sur la plate-forme.
Merci à TLS pour le conseil.
