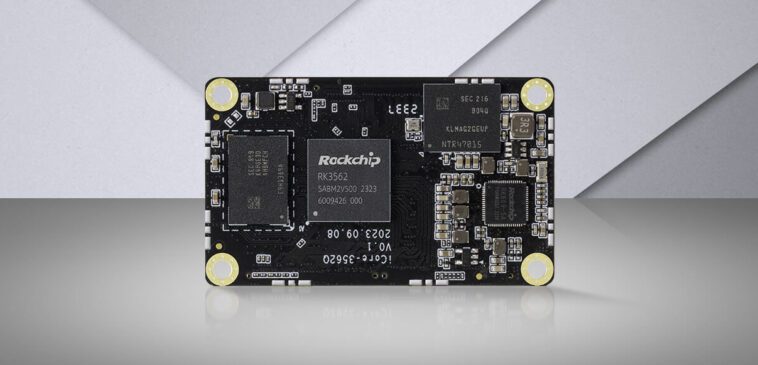

Le SoM industriel Firefly Core-3562JQ Rockchip RK3562J fonctionne dans la plage de températures de -40 à +85°C

Firefly Core-3562JQ est un système sur module basé sur le SoC Rockchip RK3562J – la version de qualité industrielle du SoC pour tablette quad-core Cortex-A53 Rockchip RK3562 – conçu pour fonctionner dans la plage de températures industrielles de -40 à 85 °C et convient à l’affichage numérique, aux systèmes de contrôle industriels, aux automates industriels, aux concentrateurs de données énergétiques, aux soins de santé intelligents, aux terminaux libre-service, etc.

Le module CPU comprend jusqu’à 8 Go de RAM, 64 Go de mémoire flash et un PMIC Rockchip RK809-5A, ainsi que trois connecteurs carte à carte à 80 broches exposant les interfaces de sortie et d’entrée vidéo, les interfaces audio (SPDIF, PDM, I2S), la mise en réseau ( GbE et Fast Ethernet), diverses interfaces USB, une interface PCIe 2.1 à 1 voie, et bien plus encore.

Spécifications du Firefly Core-3562JQ :

SoC – Rockchip RK3562J
- CPU – Processeur Quad-core Arm Cortex-A53 @ jusqu’à 1,2 GHz (contre 2,0 GHz pour le Rockchip RK3562)
- GPU – Arm Mali-G52 EE avec prise en charge d’OpenGL ES 3.2, Vulkan 1.1, OpenCL 2.0
- Accélérateur d’IA – Aucun répertorié dans les spécifications (Rockchip RK3562 est livré avec un NPU 1 TOPS)
- VPU – décodage vidéo 4Kp30 H.364, H.264, VP9, encodage vidéo 1080p60 H.264
Mémoire système – 2 Go, 4 Go ou 8 Go LPDDR4/LPDDR4x
Stockage – Flash eMMC de 16 Go, 32 Go ou 64 Go

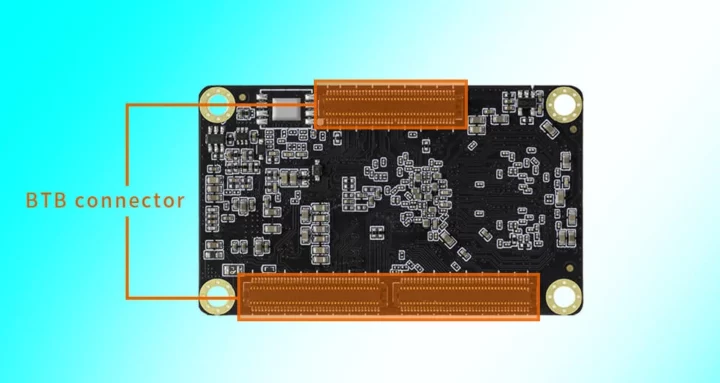

3 connecteurs carte à carte haute densité à 80 broches :
- Sortie vidéo
  - LVDS jusqu’à 1280 × 800 à 60 Hz
  - MIPI-DSI jusqu’à 2048×1080 à 60 Hz
  - RVB jusqu’à 2048 × 1080 à 60 Hz
- Entrée vidéo
  - 2x interfaces de caméra MIPI CSI à 4 voies ou
  - 4x MIPI CSI 2 voies
  - 1x MIPI CSI 4 voies + 2x MIPI CSI 2 voies
- Audio – Sortie S/PDIF, PDM 8 canaux, 2x DAC (I2S/PCM)
- Mise en réseau – Ethernet 100 Mbps (RMII), Ethernet gigabit (RGMII)
- Interface SDIO pour WiFi et Bluetooth, stockage, etc…
- USB – 1x USB 3.0 OTG multiplexé avec PCIe 2.1, 2x hôte USB 2.0
- PCIe – PCIe 2.1 à 1 voie multiplexé avec USB 3.0 OTG
- Autres E/S et interfaces périphériques – 5x I2C, 10x UART, 2x CAN, 3x SPI, 13x ADC, 16x PWM, 1x SDMMC, GPIO
Tension d’alimentation – 5,0 V CC (tolérance de tension ± 5 %)
PMIC – Rockchip RK809-5A
Consommation d’énergie – Normale : 0,75 W (5,0 V/150 mA) ; maximum : 3,0 W (5,0 V/600 mA) ; min : 0,05 W (5,0 V/10 mA)
Dimensions – 60 x 36 mm (PCB 6 couches)
Poids – Environ 12 grammes
Plage de température – -40°C – +85°C
Humidité – 5 % à 90 % HR (sans condensation)

Firefly fournira des images Ubuntu, Debian et Linux Buildroot+Qt pour son module CPU Rockchip RK3562J, mais c’est à peu près toutes les informations dont nous disposons côté logiciel car la page de documentation est actuellement vide. Le SoM Core-3562J semble être une version d’entrée de gamme/à moindre coût du système sur module Core-3568JQ trouvé dans la carte mère mini-ITX Firefly ITX-3568JQ, mais il ne sera pas broche à broche. Compatible en raison du nombre et de l’emplacement différents des connecteurs carte à carte.

Firefly n’a pas fourni d’informations sur la disponibilité et les prix du SoM industriel Core-3568JQ, et je l’ai découvert dans la vidéo ci-dessous. La page produit peut également contenir quelques détails supplémentaires.
