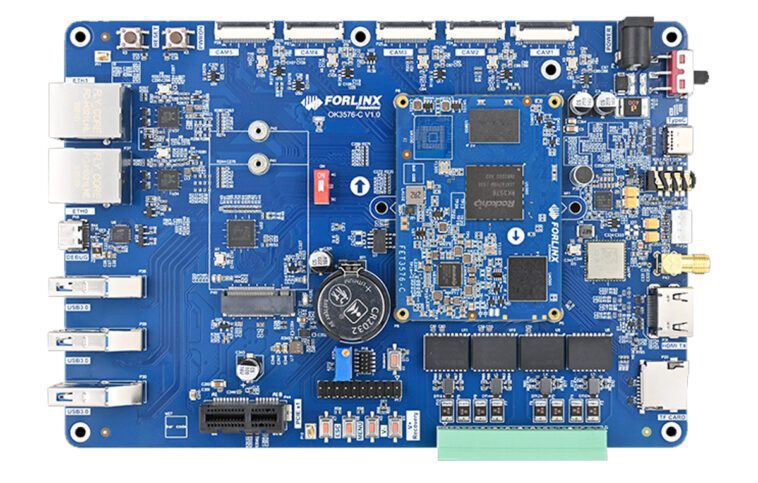

Le SoM Forlinx FET3576-C Rockchip RK3576 alimente la carte OK3576-C riche en fonctionnalités pour les applications AIoT

Le SoM Forlinx FET3576-C est un nouveau système sur module construit autour du SoC Rockchip RK3576 qui comprend quatre cœurs Arm Cortex-A72 et quatre cœurs Cortex-A53 fabriqués à partir d’un processus de lithographie de 22 nm. Le SoM est disponible avec 2 Go ou 4 Go de RAM LPDDR4 en option et peut être équipé d’un stockage eMMC allant jusqu’à 32 Go. De plus, il dispose d’une puissance NPU de 6 TOPS et prend en charge les périphériques standard tels que GbE Ethernet, Wifi, Bluetooth, LVDS, MIPI DSI et bien plus encore. Toutes ces fonctionnalités rendent cet appareil utile pour l’IoT, l’informatique de pointe, l’affichage numérique et de nombreuses autres applications.

Le nouveau SoM FET3576-C et sa carte de développement OK3576-C ressemblent beaucoup au SoM Forlinx FET3562J-C et à la carte associée que nous avons abordés plus tôt ce mois-ci. Mais la principale différence entre les deux est que le nouveau est construit avec le SoC RK3576 tandis que l’ancien est construit autour du SoC Rockchip RK3562(J). Auparavant, nous avons également vu que le SoC RK3576 était utilisé dans des produits comme Banana Pi BPI-M5 Pro, Mekotronics R57 et d’autres. N’hésitez pas à les consulter si ces sujets vous intéressent.

Spécifications du SoM et de la carte de développement

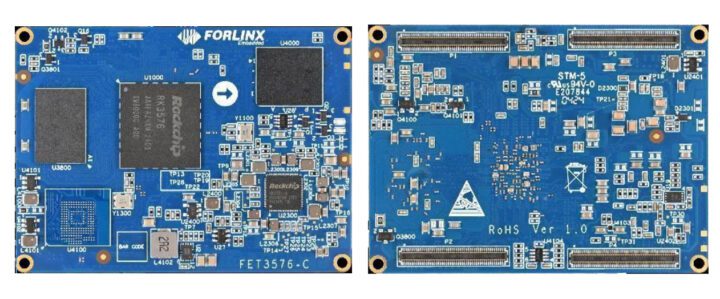

• Spécifications SoM FET3576-C
  • SoC – Rockchip RK3576
    • CPU
      • 4 cœurs Cortex-A72 à 2,3 GHz, quatre cœurs Cortex-A53 à 2,2 GHz
      • Microcontrôleur Arm Cortex-M0 à 400 MHz
    • GPU – GPU ARM Mali-G52 MC3 avec prise en charge d’OpenGL ES 1.1, 2.0 et 3.2, OpenCL jusqu’à 2.0 et Vulkan 1.1
    • Accélérateur d’IA NPU – 6 TOPS (INT8) avec prise en charge des opérations mixtes INT4/INT8/INT16/BF16/TF32.
    • Unité de puissance virtuelle
      • Décodeur vidéo : H.264, H.265, VP9, ​​AV1 et AVS2 jusqu’à 8K, 30 ips ou 4K, 120 ips.
      • Encodeur vidéo : H.264 et H.265 jusqu’à 4K avec 60 ips, encodeur/décodeur (M)JPEG jusqu’à 4K, 60 ips.
  • Mémoire système – 2 Go ou 4 Go de mémoire LPDDR4
  • Stockage
    • ROM – Jusqu’à 32 Go de mémoire flash eMMC
    • SDIO
    • SATA – Prise en charge de SATA v3.1 (jusqu’à 6 GT/s)
  • Interfaces d’affichage :
    • HDMI/eDP TX – 1x HDMI/eDP TX multiplexé,
    • MIPI DSI – 1x MIPI DSI-2 TX, jusqu’à 2K à 60 Hz
    • Parallèle – RVB/BT.656/BT1120, jusqu’à 1920×1080 à 60 Hz
    • EBC – 1x EPD E-ink, jusqu’à 2560×1920 décodage dur, jusqu’à 32 niveaux de gris
    • DP TX – 1x combinaison USB/DP via USB-C qui prend en charge DisplayPort v1.4, prend en charge MST avec le mode DP Alt
  • Ethernet – 1x RGMII (10/100/1000 Mbps), 1x RMII (10/100/1000 Mbps)
  • USB
    • 2x USB3.2
    • 1x USB Type-C (mode DP alternatif)
    • 2x USB 2.0 OTG
  • Interfaces de caméra
    • MIPI-CSI – 5x CSI-2 (4x 2 voies D-PHY v1.2, 1x 4 voies D-PHY v2.0 ou 3 trios C-PHY v1.1)
    • DVP – 1x, 8/10/12/16 bits, jusqu’à 150 MHz, formats vidéo BT.601/BT.656/BT.1120.
  • Audio – Codecs audio numériques avec 2x DAC, I2S/PCM, SAI, SPDIF, PDM
  • Autres interfaces
    • PCIe – PCIe v2.1 (Root Complex uniquement, jusqu’à 5 GT/s)
    • UART – Jusqu’à 12 UART, prennent en charge divers modes de transfert de données série et contrôle de flux
    • CAN – Conforme aux normes CAN et CAN-FD ;
    • SPI – Jusqu’à 5 ports, prend en charge le mode hôte/esclave
    • I2C – Jusqu’à 9 ports, prend en charge les modes standard et haute vitesse (adresse 7/10 bits)
    • I3C – 2 ports I3C
    • DSMC – Peut prendre en charge jusqu’à 4 sélections de puces
    • FlexBus – Prend en charge les opérations DMA et ping-pong intégrées pour l’allocation de deux adresses
    • PWM – 16 PWM intégrés avec fonctionnement par interruption
    • ADC – 8x SAR-ADC 12 bits, taux d’échantillonnage jusqu’à 1 MS/s
    • GPIO – Tous les GPIO peuvent être utilisés pour générer des interruptions ; prend en charge l’interruption de déclenchement d’alimentation et l’interruption de déclenchement de front ; et plus encore
  • Alimentation – 12 V CC
  • Température de fonctionnement
    • FET3576-C : 0°C à +80°C
    • FET3576J-C : -40°C à +85°C
  • Dimensions – 56 x 68 x 4,92 mm

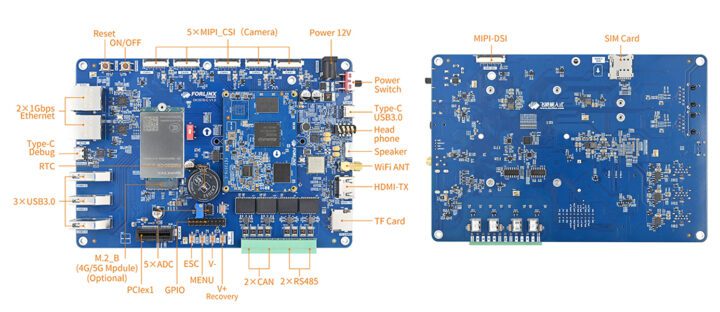

• Spécifications de la carte porteuse OK3576-C
  • Stockage – Emplacement pour carte SD jusqu’à 150 MHz, prend en charge le mode SDR104
  • Afficher
    • 1x MIPI DSI (2560 × 1600 à 60 Hz)
    • 1x HDMI 2.1 (4K à 120 Hz)
    • 1x DP TX multiplexé avec connecteur USB3.1 Gen1 Type-C
  • Caméra
    • 1x MIPI DPHY V2.0, 4 voies par 1x connecteur FPC 26 broches par voie jusqu’à 4,5 Gbit/s et prend en charge la caméra OV13850
    • 4x MIPI DPHY V1.2, 2 voies, par 4 connecteurs FPC 26 broches par voie jusqu’à 2,5 Gbit/s et prend en charge la caméra OV5645
  • Audio – 1x puce codec intégrée, prend en charge le téléphone, le micro et le haut-parleur
  • Connectivité
    • 2x RJ45, 10/100/1000 Mbps
    • 4G/5G – 1x emplacement M.2
    • WiFi et BT – 1x AW-CM358SM-WIFI&BT, prend en charge le WiFi 2,4G/5G et le BT 5.0
  • USB
    • 3 connecteurs USB Type-A, prend en charge le mode HS (480 Mbps), le mode FS (12 Mbps) et le mode LS (1,5 Mbps)
    • 1x connecteur Type-C, fonctionne avec DP TX
  • Expansion
    • 2x CAN et CAN-FD, avec émetteurs-récepteurs intégrés
    • 1 emplacement PCIe x1, jusqu’à 5 Gbit/s
    • 2x interfaces RS485 avec isolation galvanique
    • 5x ADC avec embases à broches de 1,27 mm
    • 1x connecteur UART 2,54 mm
    • 1x horloge en temps réel
    • 8x GPIO avec connecteurs standard de 2,54 mm
  • Alimentation – 12 V
  • Dimensions – Non mentionnées

Étant donné que le SoM est alimenté par un SoC Rockchip RK3576, il devrait prendre en charge OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 et Vulkan 1.1. Cependant, la société ne le mentionne pas sur sa page produit ou sur la fiche technique de l’appareil.

En termes de logiciel, le SoM est compatible avec Linux 6.1.57 et Android et prend en charge le traitement parallèle multi-tâches et multi-scénarios, ainsi que les frameworks d’apprentissage en profondeur tels que TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN et autres.

Le SoM prend également en charge une nouvelle interface de bus parallèle que la société appelle « FlexBus ». Il s’agit d’une interface de bus parallèle flexible qui peut émuler divers protocoles et prendre en charge la transmission de données 2/4/8/16 bits avec une vitesse d’horloge allant jusqu’à 100 MHz. Il offre diverses interfaces de transfert de bus telles que DSMC, CAN-FD, PCIe 2.1, SATA 3.0, USB 3.2, SAI, I2C, I3C et UART.

Vous trouverez plus de détails sur le SoM et la carte de développement sur l’annonce et la page produit. Cependant, au moment de la rédaction de cet article, la société n’a fourni aucune information sur les prix.
