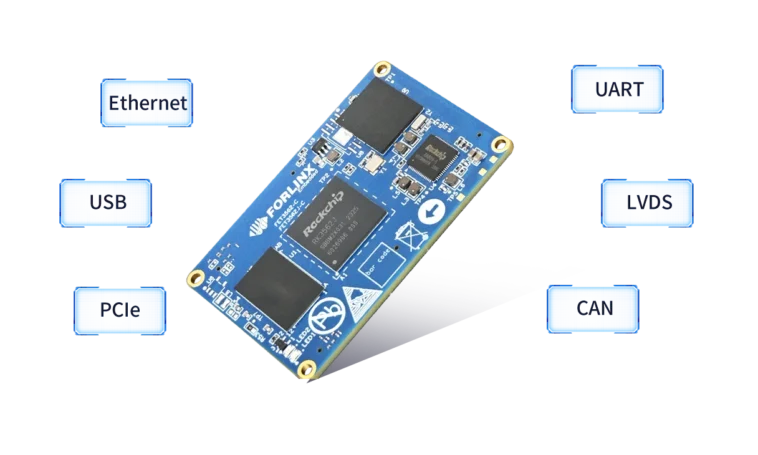

Le SoM Forlinx FET3562J-C comprend le SoC Rockchip RK3562(J) avec 1 TOP NPU, double Ethernet, caméra et interfaces d'affichage

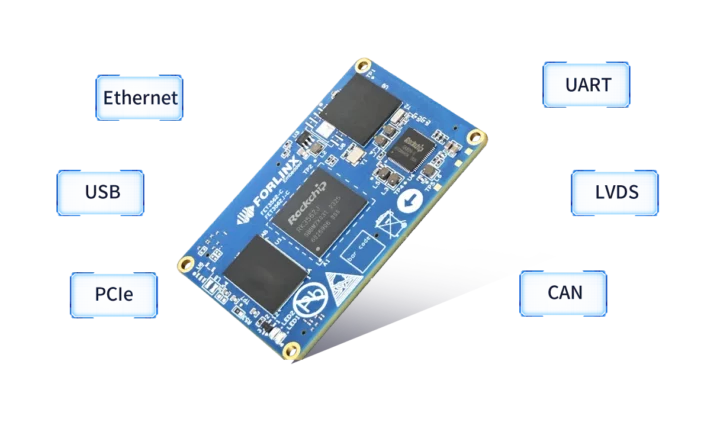

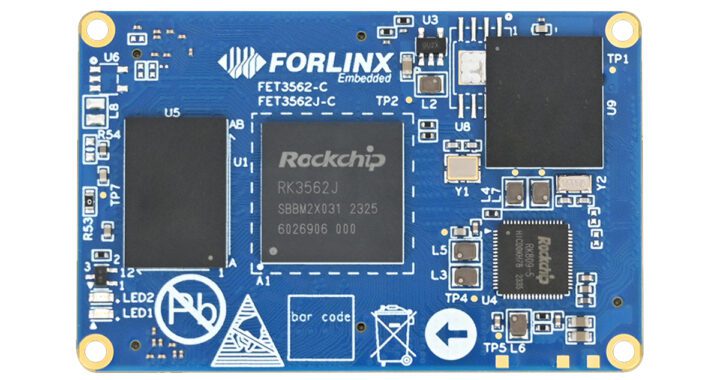

Le Forlinx FET3562J-C est un système sur module (SoM) alimenté par Rockchip RK3562/RK3562J construit avec un processus de 22 nm et doté de quatre cœurs ARM Cortex-A53 hautes performances fonctionnant jusqu’à 2 GHz. Il peut également prendre en charge jusqu’à 2 Go de RAM LPDDR4 et peut être configuré avec jusqu’à 16 Go de stockage eMMC. De plus, il dispose d’un NPU 1Top et de périphériques standard comme Ethernet, Wifi, Bluetooth, LVDS, MIPI DSI et bien plus encore. Toutes ces fonctionnalités rendent ce SoM utile pour les applications IoT, d’automatisation et d’électronique grand public.

Auparavant, nous avons vu Forlinx lancer un SoM similaire avec des cartes de développement telles que le Forlinx RZ/G2L, le FET-MX9352-C, l’OK335xS-II et bien d’autres encore, n’hésitez pas à les consulter si le sujet vous intéresse.

Spécifications du SoM et de la carte porteuse Forlinx FET3562J-C

Spécifications SoM
- SoC (l’un ou l’autre)
  - Rockchip RK3562J – Processeur quadruple cœur ARM Cortex-A53 à 1,8 GHz
  - Puce Rockchip RK3562
    - ARM Cortex-A53 quadricœur à 2,0 GHz
    - NPU-1TOPS INT8
  - GPU – Mali-G52-2EE, prend en charge OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.0/1.1
  - Unité virtuelle virtuelle
    - Codage dur – H.264 à 1920 × 1080 à 60 ips
    - Décodage dur – H.265, VP9 à 4096 × 2304 à 30 ips ; H.264 à 1920 × 1080 à 60 ips
- RAM – 1 Go/2 Go LPDDR4
- Stockage – Mémoire flash eMMC 8 Go/16 Go
- 3 connecteurs carte à carte à 80 broches (pas de 0,5 mm, hauteur combinée de 2,0 mm)
  - Stockage – SDIO 3.0 avec une largeur de données de 4 bits
  - Afficher
    - MIPI DSI – 1x TX, 4 voies, jusqu’à 2048 × 1080 à 60 Hz
    - LVDS – VESA/JEIDA, jusqu’à 800×1280@60Hz
    - RVB – RGB888, jusqu’à 2048×1080@60Hz
  - Caméra (peut prendre en charge jusqu’à 4 entrées CSI ensemble)
    - Deux ports dont MIPI_CSI_RX0 et MIPI_CSI_RX1 sont disponibles ;
    - Un seul port prend en charge 4 voies avec chaque voie jusqu’à 2,5 Gbit/s ;
    - Un seul port peut être divisé en 2x 2 voies
  - l’audio
    - Codec intégré – 48 kHz-192 kHz, haut-parleur 1,3 W, sortie stéréo, 2 micros
    - SAI – 3 interfaces (1 utilisée par codec), I2S/PCM/TDM, 8-32 bits, 192 kHz
    - PDM – 8 canaux, 192 kHz
    - SPDIF – 16/20/24 bits, sortie stéréo, PCM linéaire/non linéaire
  - Ethernet – 1x RGMII (10/100/1000Mbps), 1x RMII (10/100Mbps)
  - USB
    - 1 x hôte USB2.0
    - 1x hôte/esclave USB3.0 (multiplexé avec PCIe2.1)
  - Autres interfaces
    - UART – Jusqu’à 10 UART, prennent en charge divers modes de transfert de données série et contrôle de flux
    - CAN – 2 x CAN2.0B, 1Mbps
    - SPI – Jusqu’à 3 ports, prend en charge le mode hôte/esclave
    - I2C – Jusqu’à 5 ports, prend en charge les modes standard et haut débit
    - PWM – 16 PWM sur puce avec opération d’interruption
    - ADC – 16 canaux, SARADC 10 bits, taux d’échantillonnage jusqu’à 1 MS/s
    - GPIO – Jusqu’à 79 broches, multiplexées
    - PCIe – PCIe2.1, monocanal, 5 Gbit/s
- Alimentation – 5 V CC
- Température de fonctionnement
  - Rockchip RK3562J – -40℃ à +85℃ (qualité industrielle)
  - Rockchip RK3562 – 0℃ à +70℃ (qualité commerciale)
- Dimensions – 56 x 36 x 4,8 mm

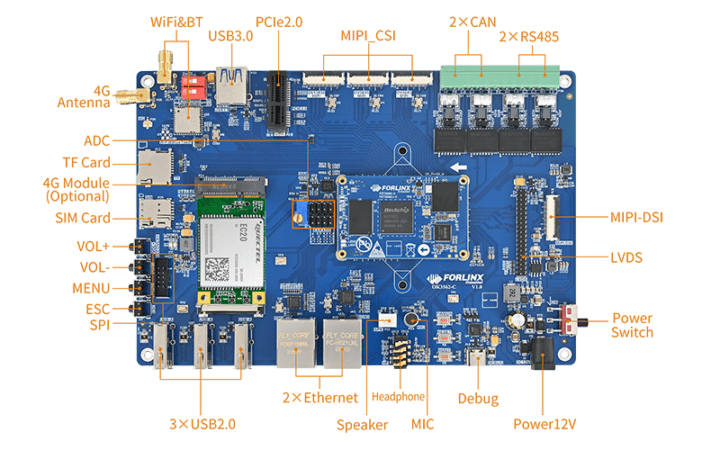

Spécifications de la carte porteuse
- Stockage – Emplacement pour carte SD jusqu’à SDR104
- Afficher
  - 1x MIPI DSI, prend en charge la sortie à 4 voies avec TP capacitif avec prise en charge du réglage de la luminosité du rétroéclairage
  - 1x MIPI DSI, prend en charge la sortie 4 voies avec TP capacitif, prend également en charge le réglage de la luminosité du rétroéclairage
- Caméra – 3 connecteurs FPC avec configurations 4 voies + 2 voies + 2 voies
- l’audio
  - Haut-parleur mono, classe D, 1,3 W
  - Sortie écouteurs stéréo, 32Ohm
  - Capacités d’enregistrement des écouteurs et du micro intégré
- Connectivité
  - 2x connecteurs RJ45, un Gigabit Ethernet, un Fast Ethernet
  - Wi-Fi double bande 1 × 1 802.11ac et Bluetooth 4.2 (antenne unique pour 2,4 GHz et 5 GHz)
- USB
  - USB2.0 – 3 ports, épinglés par un hub USB, mode hôte uniquement
  - USB3.0 – 1 port, prend en charge le mode hôte/esclave commutable
- Expansion
  - 2x interfaces CAN2.0B, avec isolation galvanique
  - 1x interface SPI via en-tête de boîte
  - 1 module 4G avec emplacement mini PCIe, comprend un signal USB2.0
  - 1x PCIe2.1, mode RC uniquement, monocanal, 5 Gbit/s
  - 1 module 4G avec emplacement mini PCIe, comprend un signal USB2.0
  - 1 PWM pour le contrôle du rétroéclairage
  - 13 canaux ADC via des embases à broches prennent en charge la collecte de tension avec un rhéostat coulissant
  - 1x SAR ADC pour 4 clés
  - 2x interfaces RS485 avec isolation galvanique
  - UART9 prend en charge à la fois le débogage et RS485, contrôlable par commutateur
  - 2x interfaces de débogage UART intégrées dans un connecteur Type-C, pour connexion PC
- Divers – 1x entrée clé + sortie LED, 1x CR2032 pour horloge temps réel
- Débogage – 1x interface de débogage JTAG
- Alimentation – 12 V
- Dimensions – Non mentionnées

La société mentionne que le SoM peut être configuré avec le RK3562J ou le SoC RK3562, le RK3562 offre des vitesses de traitement plus rapides avec ses cœurs ARM Cortex-A53 à 2,0 GHz et 1 TOPS NPU, tandis que les cœurs du RK3562J sont cadencés jusqu’à 1,8 GHz afin qu’il puisse fonctionne de manière fiable dans une large plage de températures de -40 à +85 °C et n’inclut pas de NPU.

Le SoM prend en charge OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 et Vulkan 1.1 pour les graphiques et l’accélération de calcul, ainsi qu’un moteur matériel 2D dédié. Il comprend également un encodeur et un décodeur JPEG de haute qualité et prend en charge les interfaces d’affichage LVDS, MIPI DSI et RVB. Le processeur est également compatible avec les frameworks TensorFlow, MXNet, PyTorch et Caffe AI, ce qui facilite la conversion et le déploiement de modèles d’apprentissage automatique. La société ne fournit que des informations logicielles publiques limitées telles que la prise en charge de Linux 5.10.198 avec Qt 5.15, Android (à déterminer) et AMP (à déterminer), mais les clients recevront une documentation relative au matériel telle qu’une fiche technique, un guide d’utilisation, des schémas de carte mère, la disposition des circuits imprimés de la carte mère et le pinmux SoM, ainsi que des ressources logicielles comprenant une image du système d’exploitation, une démonstration de test, un code source, un manuel et un environnement de compilation.

La société n’a publié aucune information sur les prix du SoM Forlinx FET3562J-C. Plus d’informations sur le système sur module Rockchip RK3562(J) et la carte de développement associée sont disponibles sur la page produit.
