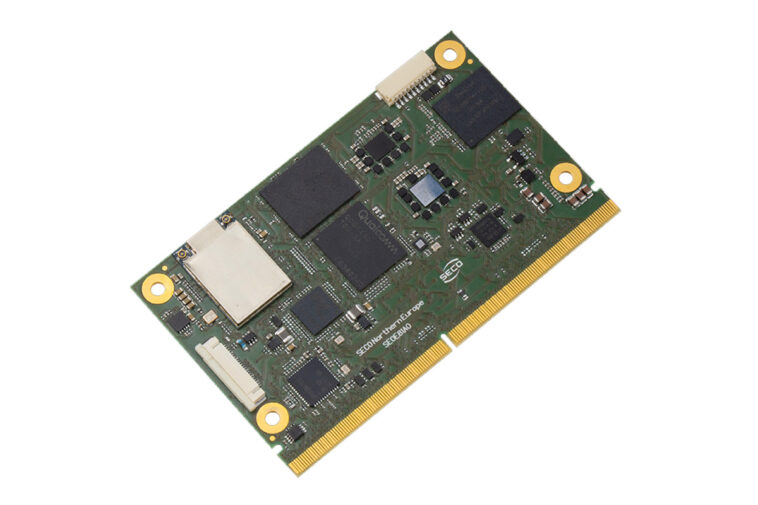

SECO a annoncé les premiers échantillons d’ingénierie pour son système sur module (SoM) et son kit de développement SOM-SMARC-QCS5430 conçus pour prendre en charge les applications IoT et Edge Computing. Construit autour du processeur Qualcomm QCS5430, ce SoM conforme SMARC cible l’automatisation industrielle, la robotique, les villes intelligentes et la surveillance.
Le module offre également deux interfaces MIPI-CSI pour la caméra et des options de connectivité, notamment USB 3.1, PCIe Gen3, double GbE et Wi-Fi et Bluetooth en option. Le kit de développement industriel DEV-KIT-SMARC de SECO comprend tous les composants nécessaires pour un prototypage et une intégration rapides.

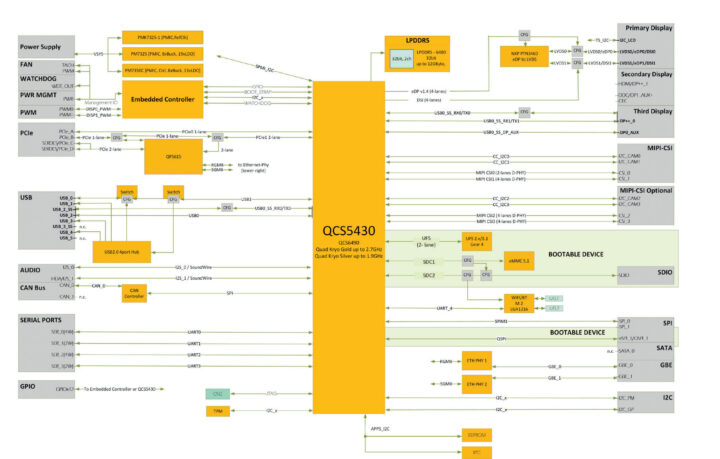

Spécifications du SoM SMARC-QCS5430 :
- SoC-Qualcomm QCS5430
- Processeur – Hexa-core Kryo 670 avec 2 cœurs Gold Plus (Cortex-A78) jusqu’à 2,4 GHz, 4 cœurs Silver (Cortex-A55) jusqu’à 1,8 GHz
- GPU –Adreno 643L cadencé à 812 MHz, prend en charge OpenGL ES 3.2, DirectX FL 12, OpenCL 2.0 et Vulkan.
- DSP – DSP Hexagon 1,4 GHz avec double HVX et 4K HMX
- VPU – Adreno 642 VPU jusqu’à décodage 4K60 pour H.264/H.265/VP9, encodage jusqu’à 4K30 pour H.264/H.265 ; Prise en charge de la lecture HDR10 et HDR10+
- Spectra ISP – Dual SpectraISP, profondeur 14 bits, prend en charge jusqu’à 22+22 MP caméras, capture vidéo 4K à 30 ips, 720p à 960 ips au ralenti.
- AI – 3.5 TOPS, architecture IA évolutive, apprentissage automatique sur l’appareil, processeur IA double cœur, audio ML DSP
- Mémoire – Mémoire LPDDR5-6400 soudée, jusqu’à 12 Go (interface 32 bits, 2 canaux)
- Stockage
- Lecteur eMMC 5.1 intégré, jusqu’à 64 Go (périphérique de démarrage)
- Interface de carte SD (4 bits)
- Flash UFS 2.x/3.1 en option
- Afficher
- LVDS double canal 18/24 bits
- eDP V1.4
- MIPI DSI 4 voies
- Port d’affichage via USB 3.1 Type C
- Réseautage
- 2x interfaces Gigabit Ethernet
- Wi-Fi en option + BT5.0
- Caméra – 2 interfaces MIPI CSI 4 lignes avec prise en charge FAI
- Audio – 2x interfaces audio I2S
- USB
- 1x interface USB 3.1
- 1x USB 2.0 OTG
- 1x USB 2.0 ou 4x USB 2.0 (option Hub)
- En série
- 2x UART (RX/TX/RTS/CTS)
- 2x UART (RX/TX)
- Sécurité – TPM 2.0 intégré en option
- Expansion
- 2x voies PCIe Gen3 x1
- 1x voie PCIe Gen3 x2 (QPS615)
- Divers
- 1x CAN via SPI
- 2x I2C
- RTC à très faible consommation
- 2x MLI
- VENTILATEUR, chien de garde, gestion de l’alimentation, signaux d’E/S via un contrôleur intégré
- Alimentation – 5 V CC (+ 5 V en veille en option)
- Température
- Commercial : 0 à +60°C
- Industriel : -30 à +85°C
- Dimensions – 82 x 50 mm

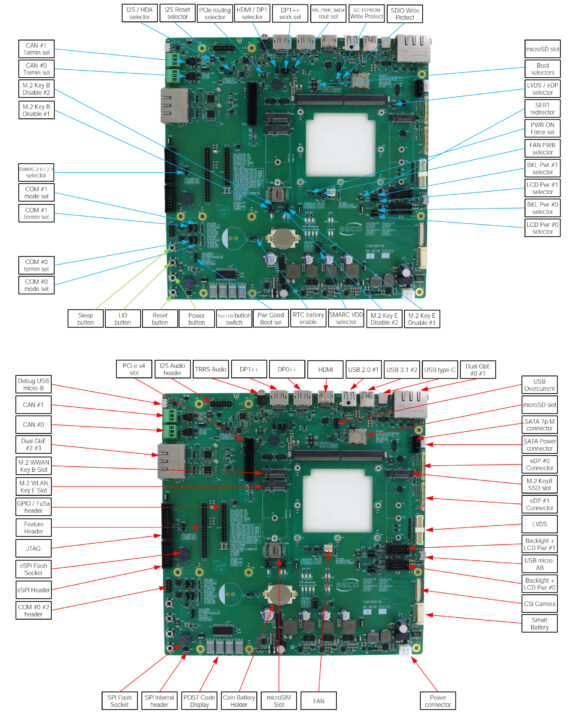

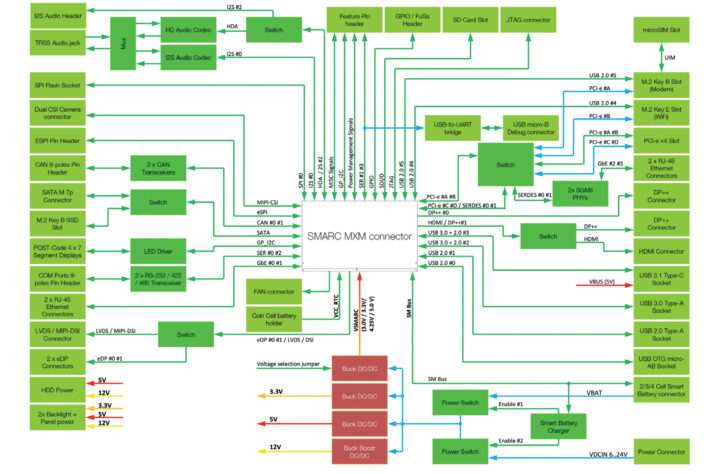

Spécifications de la carte porteuse CSM-B79 :
- SoM pris en charge
- Stockage
- Connecteur mSATA avec connecteur d’alimentation dédié (partagé avec l’emplacement SSD M.2 Socket 2 2230/2242/2260 Key B)
- Emplacement pour carte microSD
- Connecteur à broches eSPI + prise flash
- Embase SPI + prise flash
- Prise EEPROM I2C
- Interfaces d’affichage
- 2x connecteur DP++
- Connecteur HDMI (alternative à 1x DP++)
- Connecteur LVDS/MIPI-DSI (partagé avec 2x connecteurs eDP)
- Contrôle du rétroéclairage + connecteur de tension sélectionnable par LCD
- Interfaces de caméra – 2x MIPI CSI
- Audio
- Entrée micro TRSS + prise audio sortie ligne
- Codec audio I2S intégré (TI TLV320AIC3204) + codec audio HD (Cirrus Logic CS4207)
- En-tête audio I2S
- Réseautage
- 2x connecteurs Ethernet RJ-45 Gigabit
- Prise M.2 E-Key pour Wi-Fi
- Prise M.2 B-Key et emplacement microSIM pour modem WWAN
- USB
- Port USB 3.0 Type-A
- Port USB 2.0 Type-A
- Port USB OTG micro-AB
- Port USB 3.1 Type-C
- En série
- 2x ports CAN
- 2x ports série configurables RS-232/RS-422/RS-485 (en-tête de broche interne)
- 2x ports série (signaux Tx/Rx uniquement, niveau TTL, en-tête de broche de fonctionnalité)
- Expansion
- Emplacement PCIe x4
- Prise E-Key M.2 2230 pour modules Wi-Fi (partagée avec l’emplacement PCIe x4)
- 2x prises M.2 B-key 2260/3042 pour modules de modem WWAN (partagés avec l’emplacement PCIe x4), connectées à l’emplacement microSIM intégré
- En-tête à broches avec 2 ports série, signaux I2C, SMBus, Watchdog et gestion de l’alimentation
- En-tête de broche GPIO/FuSa
- Débogage
- Port USB de débogage en option (connecteur micro-B)
- Connecteur JTAG
- Divers
- 4x écrans LCD à 7 segments pour les codes POST
- Connecteur VENTILATEUR
- Commutateurs de sélection de démarrage
- Sélecteur pour compatibilité de brochage SMARC 2.0/2.1.1
- RTC avec support de pile bouton
- Alimentation
- 9-24 V via connecteur d’alimentation Mini-Fit Jr 2×2 ou connecteur USB Type-C
- Connecteur de batterie intelligent 6-17 V 2/3/4 cellules
- Dimensions – 243,84 x 243,84 mm (microATX)
- Plage de température – -40°C à +85°C (plage industrielle)
En termes de logiciels, la société mentionne que le SoM prend en charge Microsoft Windows 11 IoT Enterprise, Yocto (Linux 64 bits) et Android pour plus de flexibilité. La société mentionne également la prise en charge d’EDGEHOG OS pour la gestion des appareils distants, l’optimisation de l’orchestration des données et la prise en charge d’applications personnalisées dans les conteneurs Docker. Il prend également en charge les systèmes à double partition et la protection basée sur l’IA grâce à l’intégration d’Exein. Plus d’informations sont disponibles sur la fiche technique.
La carte porteuse CSM-B79 est compatible avec les modules compatibles SMARC 2.0/2.1.1 et est livrée avec divers accessoires, notamment des câbles adaptateurs, des câbles d’alimentation SATA et des câbles HDMI/DP certifiés. Il offre plusieurs interfaces vidéo, notamment LVDS, MIPI-DSI et DP++, ainsi que la prise en charge de jusqu’à deux ports Gigabit Ethernet et de divers emplacements USB et PCIe. De plus, il propose des codecs audio, des ports série et des options de stockage de masse telles que microSD et SATA. Plus d’informations sont disponibles dans le manuel d’utilisation.
Le SoM SMARC et le kit de développement alimentés par Qualcomm QCS5430 sont actuellement en cours d’échantillonnage, mais les prix ne sont pas publics, vous devrez donc contacter l’entreprise via sa page de produits pour obtenir un devis. Vous pouvez également consulter le communiqué de presse pour plus d’informations.
