Le SoM Digi ConnectCore MP25 cible les applications Edge AI et de vision par ordinateur avec le MPU STM32MP25

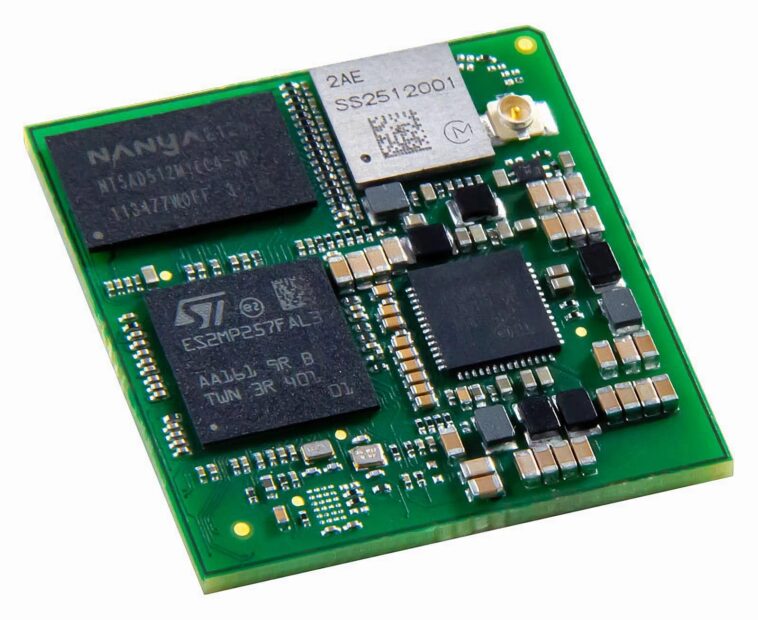

digi connectcore mp25 module

Digi International, un fournisseur américain de solutions IoT industrielles, a annoncé son dernier système sur module, le SoM Digi ConnectCore MP25, à Embedded World 2024 à Nuremberg, en Allemagne.

module digi connectcore mp25

Le SoM Digi ConnectCore MP25 est construit sur le microprocesseur STM32MP25 de STMicroelectronics. Il prend en charge les fonctionnalités d’intelligence artificielle et d’apprentissage automatique via une unité de traitement neuronal (NPU) intégrée capable de 1,35 téra opérations par seconde (TOPS) et un processeur de signal d’image (ISP). Il est alimenté par deux cœurs Arm Cortex-A35 64 bits fonctionnant à 1,5 GHz, soutenus par un cœur Cortex-M33 32 bits fonctionnant à 400 MHz et un cœur Cortex-M0+ 32 bits fonctionnant à 200 MHz.

Grâce à ses capacités d’apprentissage automatique, sa prise en charge des réseaux sensibles au temps et ses fonctionnalités de connectivité polyvalentes, le module ConnectCore MP25 convient aux applications d’IA de pointe, de vision par ordinateur et de fabrication intelligente dans divers secteurs, notamment le médical, l’énergie et les transports.

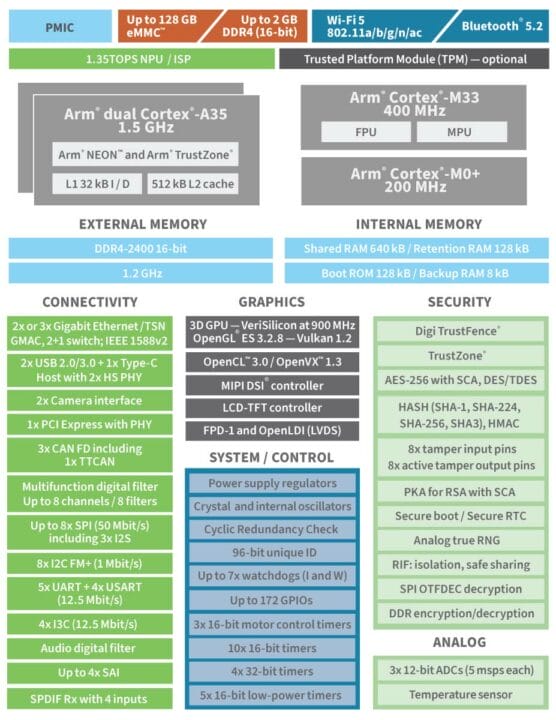

schéma fonctionnel de Digi Connectcore mp2
Schéma fonctionnel Digi Connectcore MP25

Spécifications du Digi ConnectCore MP25 :

  • SoC – STMicroelectronics STM32MP257F
    • Processeur – 2 Arm Cortex-A35 64 bits à 1,5 GHz ;
    • MCU
      • 1x Cortex-M33 à 400 MHz avec FPU/MPU ;
      • 1x Cortex M0+ à 200 MHz dans le domaine SmartRun
      • Unité de traitement neuronal – VeriSilicon à 900 MHz, 1,35 TOPS
  • Mémoire et stockage
    • RAM – Jusqu’à 2 Go DDR4 (16 bits)
    • Flash – Flash eMMC jusqu’à 128 Go
  • Vidéo/Graphiques
    • Contrôleur LCD-TFT jusqu’à RVB888 numérique 24 bits ; jusqu’à FHD (1920 x 1080) à 60 ips
    • MIPI DSI à 4 voies, jusqu’à 2,5 Gbit/s chacune ; jusqu’à QXGA (2048 x 1536) à 60 ips
  • Caméra
    • Interface 1 – 5MP à 30 ips ; MIPI CSI-2, 2 voies de données jusqu’à 2,5 Gbit/s chacune ; 8 à 16 bits parallèles, jusqu’à 120 MHz
    • Interface 2 – 1MP à 15 ips ; 8 à 14 bits parallèles, jusqu’à 80 MHz
    • Interface parallèle numérique jusqu’à 16 bits d’entrée ou de sortie
  • Sans fil – Wi-Fi 5 bi-bande 802.11a/b/g/n/ac 1 × 1 (jusqu’à 433,3 Mbps), Bluetooth 5.2 (débit de base, débit de données amélioré, BLE)
  • Ethernet – 2x Gigabit Ethernet avec interfaces PHY externes, 3x interfaces Gigabit Ethernet GMAC en option et un commutateur 2+1 avec MPU STM32MP257F
  • Sécurité
    • Démarrage sécurisé
    • Périphériques TrustZone
    • Jusqu’à 8 broches d’entrée d’autoprotection + 8 broches de sortie d’autoprotection actives
    • 1x unité de calcul CRC, 2x processeurs cryptographiques
    • Accélération matérielle avec prise en charge DMA
    • Cryptage/déchiffrement : AES-128/192/256, DES/TDES ; sécuriser AES-256 avec SCA ; RSA, ECC, ECDSA avec SCA ; HACHAGE (SHA-1, SHA-224, SHA-256, SHA3), HMAC ; véritable générateur de nombres aléatoires ; Cryptage/déchiffrement DDR « à la volée » (AES-128) ; Décryptage « à la volée » de la mémoire flash OTFDEC Octo-SPI (AES-128)
    • Cadre complet d’isolation des ressources ;
    • Cadre de sécurité intégré Digi TrustFence
  • Périphériques/Interfaces
    • USB
      • 1x hôte USB 2.0 avec PHY 480 Mbits/s intégré
      • 1x USB 2.0/3.0 double rôle de données avec 480 Mbits/s et 5 Gbits/s PHY intégrés (5 Gbits/s PHY partagés avec PCI Express)
      • 1x contrôle USB Type-C Power Delivery avec deux lignes CC PHY
    • Analogique
      • 3x ADC avec 12 bits max. résolution (jusqu’à 5 Msps chacun, jusqu’à 24 canaux)
      • Capteur de température interne (DTS)
      • 1x filtre numérique multifonction (MDF) avec jusqu’à 8 canaux/8 filtres
      • 1x filtre numérique audio (ADF) avec filtre et détection d’activité sonore
      • Référence ADC interne (VREFBUF) ou externe VREF+
    • Stockage – 3x SDMMC jusqu’à 8 bits (SD/eMMC/SDIO)
    • Audio – 4x SAI (audio stéréo : I2S, PDM, SPDIF Tx), SPDIF Rx (4 entrées)
    • 1x PCI Express avec PHY 5 Gbits/s intégré (PHY partagé avec USB 3.0 SuperSpeed)
    • GPIO – Jusqu’à 172 ports d’E/S sécurisés avec capacité d’interruption ;
      • Jusqu’à 6 entrées de réveil
      • Jusqu’à 8 broches d’entrée d’autoprotection + 8 broches de sortie d’autoprotection actives
    • Autres E/S – 8x I2C, 4x I3C, 5x UART + 4x USART, 8x SPI, 3x contrôleurs CAN FD (dont 1 TTCAN)
    • Minuteries
      • 4 minuteries 32 bits avec jusqu’à 4 IC/OC/PWM ou compteur d’impulsions et entrée d’encodeur en quadrature (incrémental)
      • 3 minuteries de contrôle moteur avancées 16 bits
      • 10x timers polyvalents 16 bits (dont 2 timers de base sans PWM)
      • 5x minuteries basse consommation 16 bits
      • RTC sécurisé avec une précision inférieure à la seconde et un calendrier matériel
      • Jusqu’à 2x 4 timers système Cortex-A35 (sécurisés, non sécurisés, virtuels, hyperviseur)
      • 2x minuterie SysTick M33 (sécurisée, non sécurisée)
      • 1x minuterie SysTick M0+
      • 7x chiens de garde (5x indépendants et 2x fenêtre)
  • Dimensions – 30 mm x 30 mm x 3 mm (1,18 po x 1,18 po x 0,12 po)
  • Montage/nombre de broches – Encombrement de montage en surface Digi SMTplus (30 mm x 30 mm) utilisant 333 plots LGA (pas de 1,27 mm) avec l’option pour des conceptions de cartes de support simples prenant en charge un sous-ensemble d’interfaces
  • Plage de température – Fonctionnement : jusqu’à −40 °C à +85 °C (industriel) ; stockage : −50°C à +125°C
  • Humidité relative – 5 % à 90 % (sans condensation)
  • Approbations radio – États-Unis, Canada, UE, Japon, Australie/Nouvelle-Zélande, Brésil, Mexique
  • Certifications en matière d’émissions, d’immunité et de sécurité
    • FCC Partie 15 Classe B, EN 55022 Classe B, EN 61000-3-2, EN 61000-3-3, ICES-003 Classe B, VCCI Classe II, AS 3548
    • FCC Partie 15 Sous-partie C Section 15.247, IC (Industrie Canada), RSS-210 Issue 5 Section 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024
    • EN 301 489-3, Sécurité (CEI 62368-1)
  • Vérifications de conception
    • Température : CEI 60068-2-1, CEI 60068-2-2, CEI 60068-2-78
    • Vibration/choc : CEI 60068-2-6, CEI 60068-2-64, CEI 60068-2-27, HALT
Carte de développement Digi Connectcore MP25
Carte de développement Digi Connectcore MP25

Le ConnectCore MP25 est construit selon les normes industrielles et promet « un fonctionnement 24 heures sur 24, 7 jours sur 7, 365 jours par an et des cycles de vie des produits de plus de 10 ans », soutenus par une garantie de 3 ans. Le module est pris en charge par Digi Embedded Yocto, une distribution Linux embarquée open source basée sur le projet Yocto. D’autres solutions Digi telles que leurs services ConnectCore Cloud et ConnectCore Security Services servent à faire du MP25 une solution complète et fonctionnelle pour créer des « appareils connectés sécurisés tout au long de leur cycle de vie ».

Vous pouvez lire le communiqué de presse et consulter la page produit pour plus d’informations. D’autres annonces de produits relativement récentes de Digi International incluent la passerelle cellulaire IX40 et le système sur module MP13.

Merci à TLS pour le conseil.
