Boardcon CM3576 est un système sur module (SoM) Rockchip RK3576 avec des trous crénelés qui alimente également la carte de développement EM3576 de la société avec 12 entrées de caméra analogiques parmi une gamme d’autres interfaces.
Ces dernières semaines, nous avons présenté quelques plates-formes Rockchip RK3576, notamment les SBC Firefly ROC-RK3576-PC et Banana Pi BPI-M5, ainsi qu’un autre système sur module avec le Forlinx FET3576-C doté de quatre connecteurs carte à carte à 100 broches. Le Boardcon CM3576 offre une autre option en tant que SoM soudable avec des bords crénelés.

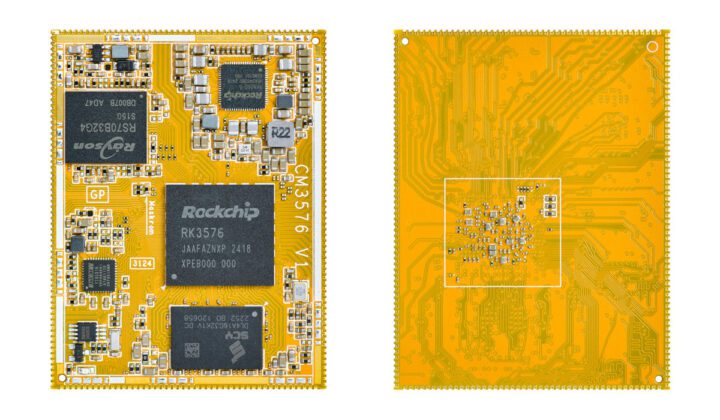

Carte mère Boardcon CM3576
Caractéristiques:
- SoC – Rockchip RK3576
- CPU
- 4 cœurs Cortex-A72 à 2,3 GHz, 4 cœurs Cortex-A53 à 2,2 GHz
- Microcontrôleur Arm Cortex-M0 à 400 MHz
- GPU – GPU ARM Mali-G52 MC3 avec prise en charge d’OpenGL ES 1.1, 2.0 et 3.2, OpenCL jusqu’à 2.0 et Vulkan 1.1
- Accélérateur d’IA NPU – 6 TOPS (INT8) avec prise en charge des opérations mixtes INT4/INT8/INT16/BF16/TF32.
- Unité de puissance virtuelle
- Décodeur vidéo – H.264, H.265, VP9, AV1 et AVS2 jusqu’à 8Kp30 ou 4Kp120
- Encodeur vidéo – H.264 et H.265 jusqu’à 4Kp60, encodeur/décodeur (M)JPEG jusqu’à 4Kp60
- CPU
- Mémoire système – 2 Go, 4 Go, 8 Go ou 16 Go de RAM LPDDR4
- Stockage – Flash eMMC de 32 Go, 64 Go ou 128 Go
- Mise en réseau – Émetteur-récepteur Gigabit Ethernet RealTek RTL8211F (Remarque : les spécifications de la carte de développement mentionnent plutôt le Motorcomm YT8531 à brochage compatible)
- 218x trous crénelés avec
- Stockage – SATA, 2x SDMMC
- Interface d’affichage – HDMI, MIPI DSI, RVB/EBC, DP via USB 3.2
- Caméra I/F – 3x MIPI CSI
- Audio – 2x SAI, SPDIF_RX
- Réseau – Gigabit Ethernet
- USB – USB 3.2
- Extension – 2x PCIe
- E/S à faible vitesse – 5x UART, 4x I2C, PWM, GPIO, SPI, etc…
- Analogique – 2 entrées ADC
- Divers – HYM8663TS RTC
- Source de courant
- Tension d’entrée – 3,4 à 5,5 V CC
- PMIC – RK806-5
- Dimensions – 57,5 x 44 mm (PCB 8 couches)
- Poids – 11,7 grammes
- Boîtier – QFN 218 broches, pas de 0,9 mm
- Plage de température – -40°C à +85°C
Boardcon fournit un support pour Android 14 avec Linux 6.1.57 via un BSP fournissant tous les pilotes nécessaires et un environnement de développement (image de machine virtuelle ?) basé sur Ubuntu 22.04.

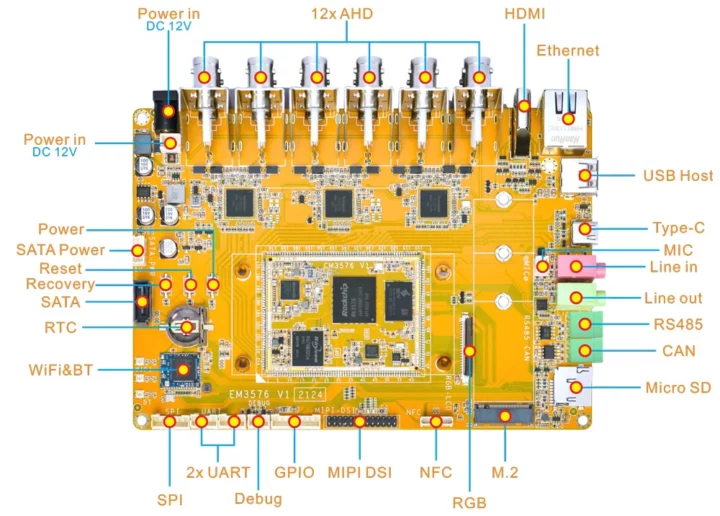

Carte de développement EM3576 Rockchip RK3576

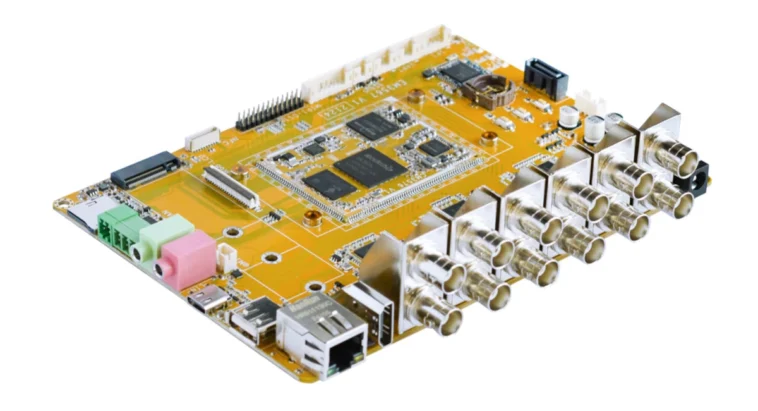

L’évaluation et le développement logiciel précoce peuvent être effectués sur la carte de développement EM3576 équipée du module CM3576 décrit ci-dessus et exposant une gamme d’interfaces comprenant douze entrées de caméra analogiques. La société, ou ses clients, semblent être de grands fans de ces entrées de caméra, car ils ont également présenté le SBC CAM Boardcon EM3568-AV avec un SoC Rockchip RK3568 et quatre entrées de caméra analogiques.
Spécifications du Boardcon EM3576 :
- SoM – Carte CM3576 SoM décrite ci-dessus avec 2 Go de RAM et 32 Go de flash eMMC par défaut
- Stockage – Emplacement pour carte MicroSD, socket PCIe M.2 pour SSD NVMe 2230/2242/2280, port SATA multiplexé avec USB 2.0
- Afficher
- HDMI 2.1 jusqu’à 4Kp120
- Connecteur MIPI DSI 4 voies jusqu’à 2Kp60
- Connecteur RVB (multiplexé avec SPI et 2x UART)
- l’audio
- 2 prises audio 3,5 mm pour entrée/sortie ligne
- Connecteur MIC à 2 broches
- Caméra – 12x connecteurs BNC pour caméra analogique HD
- La mise en réseau
- Gigabit Ethernet RJ45 via contrôleur Motorcomm YT8531
- Module WiFi 5 double bande et Bluetooth 5.0 2×2 MIMO avec trois connecteurs d’antenne IPEX
- Connecteur 10 broches pour NFC
- USB – 1 port USB 3.2 Type-C avec mode DisplayPort Alt, 1 port hôte USB 2.0 (multiplexé avec SATA)
- En série
- 2 connecteurs UART à 4 broches
- Connecteur de débogage à 3 broches
- RS485 via bornier à 3 pôles
- Bus CAN via bornier à 2 pôles
- Divers
- Boutons de réinitialisation, de récupération et d’alimentation
- RTC avec connecteur de batterie
- Connecteur SPI
- Connecteur GPIO avec 1x I2C, 3x GPIO
- Alimentation – 12 V/3 A via prise CC ou connecteur à 2 broches
- Dimensions – 170 x 120 mm
Boardcon affirme que le système sur module CM3576 et la carte de développement EM3576 conviennent aux IHM industrielles, au contrôle de mouvement et à la robotique, à la surveillance multi-caméras, aux systèmes de surveillance du conducteur et des occupants (DMS, OMS), à l’identification automatique des véhicules, à la sécurité et à la surveillance à domicile, etc.
La société ne fournit pas d’informations sur les prix publics et demande aux parties intéressées de la contacter pour obtenir les prix. Des informations supplémentaires peuvent être trouvées sur la page du produit.
