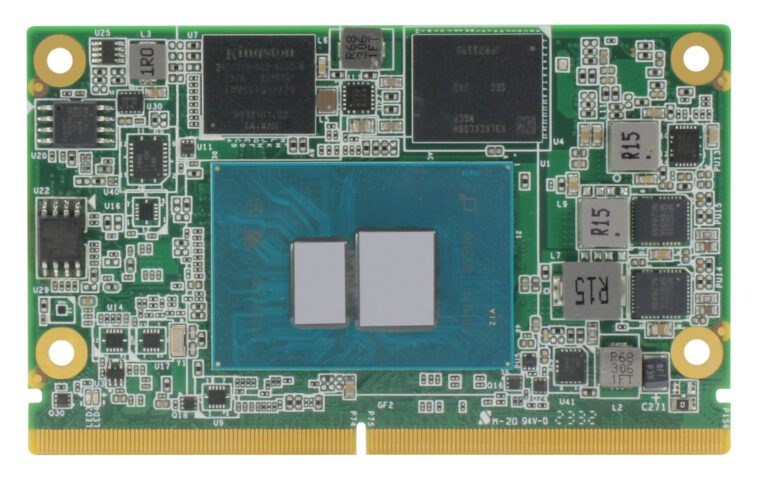

AAEON uCOM-ADN est un système sur module (SoM) conforme à la norme SMARC basé sur un processeur Intel Core i3-N305, Intel Atom x7425E ou un processeur Intel N97 Alder Lake-N SoC et principalement conçu pour les marchés de l’affichage numérique et des kiosques intelligents. .
Le module est équipé de jusqu’à 8 Go de LPDDR5, jusqu’à 64 Go de flash eMMC, de deux contrôleurs 2,5 GbE et offre une gamme d’interfaces via un connecteur MXM 3.0 standard à 314 broches tel que SATA III, trois PCIe Gen3 x1, DP++ et vidéo eDP. sorties, entrée de caméra MIPI CSI, et plus encore.
Spécifications du module uCOM-ADN SMARC :
- SoC Alder Lake série N (l’un ou l’autre)
- Processeur quadricœur Intel Atom x7425E jusqu’à 3,4 GHz avec 6 Mo de cache, carte graphique Intel UHD 24EU à 1,00 GHz ; TDP : 12 W
- Processeur Intel N97 quadricœur jusqu’à 3,6 GHz avec 6 Mo de cache, carte graphique Intel UHD 24EU à 1,20 GHz ; TDP : 12 W
- Processeur octa-core Intel Core i3-N305 jusqu’à 3,8 GHz avec 6 Mo de cache, carte graphique Intel UHD 32EU à 1,25 GHz ; TDP : 15 W
- Mémoire système – jusqu’à 8 Go LPDDR5x 4 800 MHz
- Stockage – Jusqu’à 64 Go de mémoire flash eMMC
- Mise en réseau – 2 contrôleurs Ethernet Intel 2,5 GbE I226-V/IT
- Connecteur de bord MXM 3.0 à 314 broches
- Stockage – Interface SATA 3.0
- Sortie vidéo
- 2x DP++ jusqu’à 3840 x 2160
- 1x eDP jusqu’à 3840 x 2160
- Caméra I/F – 2x MIPI CSI
- Audio – Interface audio haute définition
- Réseau – 2x 2,5GbE
- Port USB – 6x USB 2.0, 2x USB 3.2
- Port série – 2x UART à 2 fils (Tx/Rx), 2x UART à 4 fils (Tx/Rx/RTS/CTS)
- Expansion
- 3x PCIe Gen 3 x1 (jusqu’à PCIe x2) ; Remarque : contactez AAEON pour obtenir une quatrième interface PCIe Gen 3 x1
- GPIO – 7 bits (jusqu’à 14 bits par personnalisation)
- SMBus/I2C – GP_I2C et SMBus
- Sécurité – TPM 2.0
- Divers – BIOS AMI UEFI avec Wake-on-LAN, minuterie de surveillance
- Source de courant
- Tension d’alimentation – +5 V pour ATX/AT
- Type d’alimentation – AT (par défaut)/ATX, commutateur par BIOS
- Consommation d’énergie (typique) – Intel Core i3-N305, jusqu’à 4,23 A à +5 V
- Dimensions – 82 x 50 mm (module SMARC)
- Poids – 60 grammes
- Écart de température
- Fonctionnement – Par défaut : -20 °C ~ 70 °C ; étendu : -40°C ~ 85°C
- Stockage – -40°C ~ 85°C
- Humidité – 0 % ~ 90 % d’humidité relative, sans condensation
- CEM – CE/FCC Classe A
AAEON prend en charge Windows 10 64 bits, Windows 11 Enterprise et Ubuntu 22.04 avec Linux 5.19. La société ne fournit aucune information sur la carte porteuse, bien qu’elle proposait auparavant la carte porteuse SMARC CB-960T qui a été progressivement supprimée depuis décembre 2020. Je suppose donc que les clients devraient utiliser d’autres cartes porteuses SMARC de référence ou directement intégrer le module dans leurs conceptions existantes.
L’AAEON uCOM-ADL n’est pas le seul système sur module SMARC 2.1 sur le marché, car nous avons déjà couvert le TQ-Embedded TQMxE41S, ainsi que le congatec conga-SA8 et le système sur module ADLINK LEC-ASL SMARC 2.1. les deux derniers étant proposés avec les familles de processeurs Alder Lake-N et Amston Lake. Pour une meilleure compréhension de ce qui peut être fait avec de tels modules, vous pouvez consulter l’test d’Arnon du système sur module LattePanda Mu Intel N100 avec un facteur de forme SO-DIMM.
AAEON n’a pas fourni d’informations sur la disponibilité et les prix du module. De plus amples détails peuvent être trouvés sur la page produit et dans le communiqué de presse.
Mise à jour : j’ai reçu des informations sur les prix.
- Processeur Intel N97 SKU : 269,00 USD
- Référence Intel Core i3-N305 : 422,00 USD
