Le « Smart Powermeter » compatible ESPHome prend en charge jusqu’à 6 pinces CT

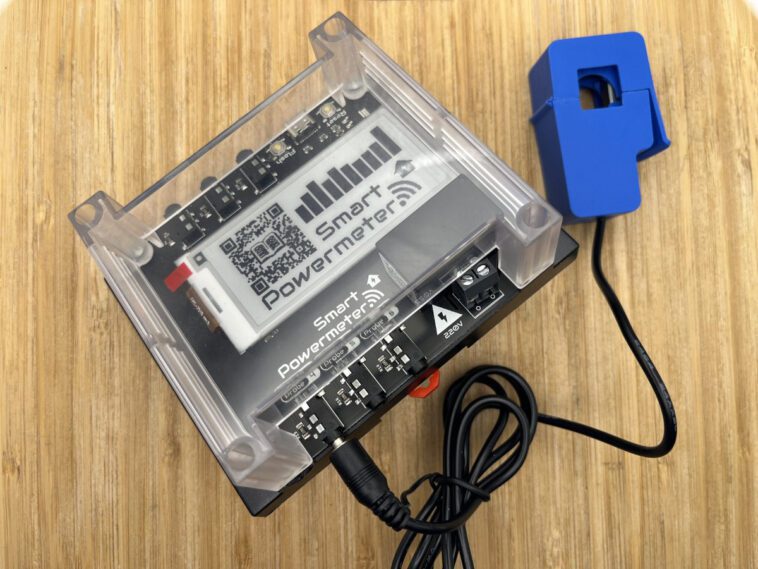

Le « Smart Powermeter » de JGAguado est une carte ESP32-S2 avec un écran e-paper de 2,9 pouces conçue pour mesurer la consommation d’énergie via jusqu’à six pinces CT, ou pinces de transformateur de courant, chacune étant fixée à l’une des lignes CA d’une maison. ou un appareil.

J’ai utilisé un multimètre à pince numérique MT87 il y a près de 10 ans pour mesurer facilement et en toute sécurité la consommation électrique de toute une maison en le fixant simplement sur l’un des câbles extérieurs et en lisant les résultats sur l’écran. Le Smart Powermeter fonctionne de la même manière mais peut effectuer des mesures pour jusqu’à six appareils. En plus de voir les résultats sur l’écran, l’ESP32-S2 peut également envoyer les données au cloud ou au serveur local pour la collecte et l’analyse des données à l’aide d’ESPHome ou d’Arduino. micrologiciel.

Spécifications du Powermeter intelligent :

• Module sans fil – ESP32-S2-MINI-1-N4R2
  • SoC – Expressif ESP32-S2FH4
    • CPU
      • Microcontrôleur LX7 monocœur 32 bits jusqu’à 240 MHz
      • Coprocesseur RISC-V ultrabasse consommation
      • 320 Ko de SRAM, 128 Ko de ROM
      • Connectivité WiFi 4 2,4 GHz
  • Mémoire – 2 Mo de PSRAM
  • Flash – 4 Mo de mémoire flash
  • Antenne PCB
• Écran – Écran e-Paper de 2,9 pouces
• USB – 1x port USB Type-C
• Capteurs – Jusqu’à 6 pinces CT série SCT-013
• Autres interfaces – en-têtes UART et I2C
• Divers – Boutons Flash et Reset
• Source de courant
  • Entrée CA – 100-240VAC | 50-60 Hz OU
  • Entrée CC via USB – 5 V à 500 mA à des fins de programmation et de test
• Dimensions
  • Planche – 92 x 87 x 20 mm
  • Boîtier – 115x90x40mm avec boîtier
• Poids – 60 grammes ou 130 grammes avec boîtier

Le Smart Powermeter peut être programmé avec le micrologiciel ESPHome pour une intégration facile avec Home Assistant ou l’IDE Arduino pour les utilisateurs souhaitant développer leur propre micrologiciel. Vous trouverez des instructions pour démarrer avec l’un ou l’autre ainsi que des détails techniques supplémentaires sur Readthedocs.io et GitHub.

JGAguado en vendait de petites quantités sur Tindie, mais maintenant le Smart Powermeter est disponible sur Elecrow pour 19,99 $ et plus. Mais le prix le plus bas concerne uniquement la carte, et un système complet avec écran, boîtier et six pinces CT coûte 61,96 $.
