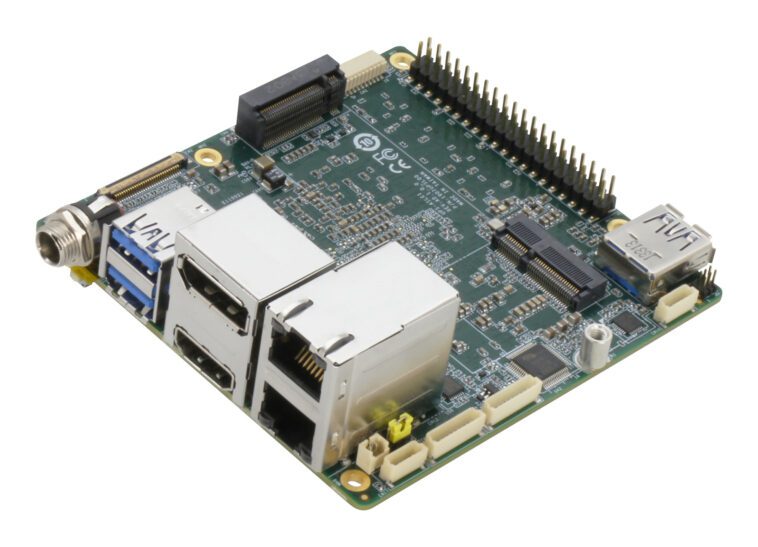

Le SBC sans ventilateur UP Squared 7100 Alder Lake-N est livré avec jusqu’à 16 Go de LPDDR5 et 128 Go de flash eMMC

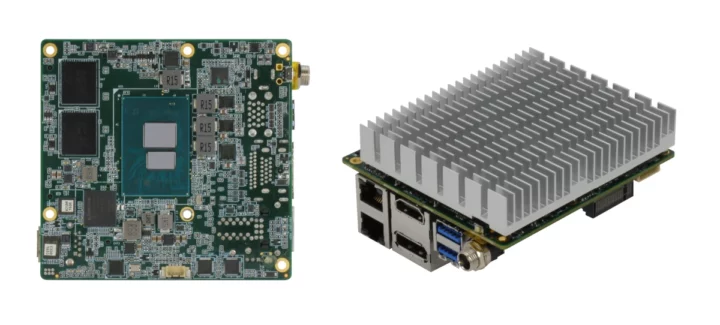

AAEON vient de présenter l’ordinateur monocarte sans ventilateur UP Squared 7100 équipé de processeurs Intel série N (N97 ou N100 par défaut) avec jusqu’à 16 Go de LPDDR5 et 128 Go de flash eMMC dans un format compact de 90 x 85,6 mm.

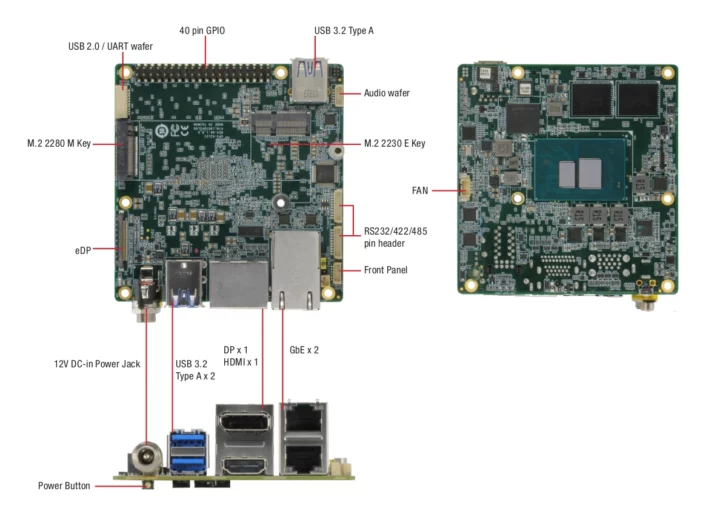

Le SBC peut piloter jusqu’à trois écrans 4K indépendants à 60 Hz, dispose de deux interfaces RS232/422/485, d’Ethernet Gigabit, de trois ports USB 3.2 et d’options d’extension qui incluent un en-tête GPIO à 40 broches et deux sockets M.2 pour le stockage NVMe et la connectivité WiFi/Bluetooth.

Spécifications de l’UP Squared 7100 :

• Alder Lake-N SoC (l’un ou l’autre)
  • Options par défaut
    • Processeur Intel N100 à quatre cœurs jusqu’à 3,4 GHz avec 6 Mo de cache, 24EU Intel UHD Graphics Gen 12 à 750 MHz ; TDP : 6 W
    • Processeur Intel N97 à quatre cœurs jusqu’à 3,6 GHz avec 6 Mo de cache, 24EU Intel UHD Graphics Gen 12 à 1,2 GHz ; TDP : 12 W
  • Options supplémentaires sur demande
    • Processeur octa-core Intel Core i3-N305 jusqu’à 3,8 GHz avec 6 Mo de cache, 32EU Intel UHD Graphics Gen 12 à 1,25 GHz ; TDP : 15 W
    • Processeur Intel Atom x7425E quad-core jusqu’à 3,4 GHz avec 6 Mo de cache, 24EU Intel UHD Graphics Gen 12 à 1,0 GHz ; TDP : 12 W
    • Processeur Intel N50 double cœur jusqu’à 3,4 GHz avec 6 Mo de cache, 16EU Intel UHD Graphics Gen 12 à 750 MHz ; TDP : 6 W
    • Etc…
• SoC Amston Lake (prévu pour le premier trimestre 2025) – Intel Atom x7000RE-series
• Mémoire système – 4 Go à 16 Go LPDDR5
• Stockage
  • Jusqu’à 128 Go de mémoire flash eMMC
  • SSD M.2 NVMe via prise M.2 M-key
  • Mémoire flash 256 Mbit pour le BIOS
• Sortie vidéo
  • HDMI 2.0b jusqu’à 4Kp60
  • DisplayPort 1.2 jusqu’à 4Kp60
  • eDP 1.3 jusqu’à 4Kp60
  • Prise en charge de 3 écrans 4Kp60 indépendants
• Audio – Plaquette audio (sortie ligne + entrée micro)
• Mise en réseau
  • 2 ports Gigabit Ethernet RJ45
  • WiFi et Bluetooth en option via la prise M.2 E-Key
• USB
  • 3 ports USB 3.2 Gen 2 Type-A
  • 2x interfaces USB 2.0 à partir d’une plaquette à 10 broches
• Série – 2x wafers avec RS-232/422/485
• Expansion
  • Embase GPIO 40 broches via Altera Max 10 CPLD
  • Prise E-key M.2 2230 (PCIe x1, USB 2.0)
  • Prise M.2 2280 M-key (PCIe x2)
• Sécurité – TPM 2.0 intégré
• Divers – RTC
• Alimentation – 12 V CC en entrée ; type AT/ATX
• Consommation électrique (typique) – 15 W à 37 W
• Dimensions – 90 x 85,6 mm
• Poids – 190 grammes
• Plage de température – 0°C ~ 60°C avec un débit d’air de 0,5 m/s
• Humidité – 0% ~ 90% d’humidité relative, sans condensation
• MTBF – 1 224 238 heures
• Certifications – CE/FCC Classe A, Conforme RoHS, REACH

AAEON fournit un support pour Windows 10 et 11, Ubuntu 22.04 et Yocto 5.1 pour la carte. La conception est relativement similaire à celle de l’UP Squared Pro 7000, mais l’UP Squared 7100 est un peu plus petite et perd des fonctionnalités telles que le stockage SATA, un connecteur de caméra MIPI CSI et un combo de prise M.2 B-Key plus un emplacement pour carte SIM pour la connectivité 4G LTE/5G. La documentation devrait bientôt être disponible sur le wiki.

En tant que carte communautaire, la carte SBC UP Squared 7100 n’est pas vendue sur le site Web d’AAEON, mais vous la trouverez éventuellement en vente sur le site Web UP Bridge the gap!. Le bouton « Commander la carte » est déjà présent mais pointe actuellement vers une page 404… La société mentionne également que des variantes de l’UP Squared 7100 avec le processeur Intel Atom x7000RE « Amston Lake » de qualité industrielle seront disponibles au premier trimestre 2025. Quelques détails supplémentaires, notamment une fiche technique et un manuel d’utilisation, sont disponibles sur la page produit.
