Le SBC robotique et le mini PC AAEON UP Xtreme 7100 sont proposés avec un processeur Core i3-N305 ou un processeur N97

AAEON UP Xtreme 7100 SBC et mini PC alimentés par un processeur Intel Core i3-N305 ou un processeur N97 Alder Lake-N et conçus comme une « solution robotique tout-en-un » fournissant le traitement des données du capteur, les graphiques et d’autres ressources nécessaires pour algorithmes de planification et de contrôle de trajectoire utilisés dans les AGV (véhicules à guidage automatique) et les AMR (robots mobiles autonomes).

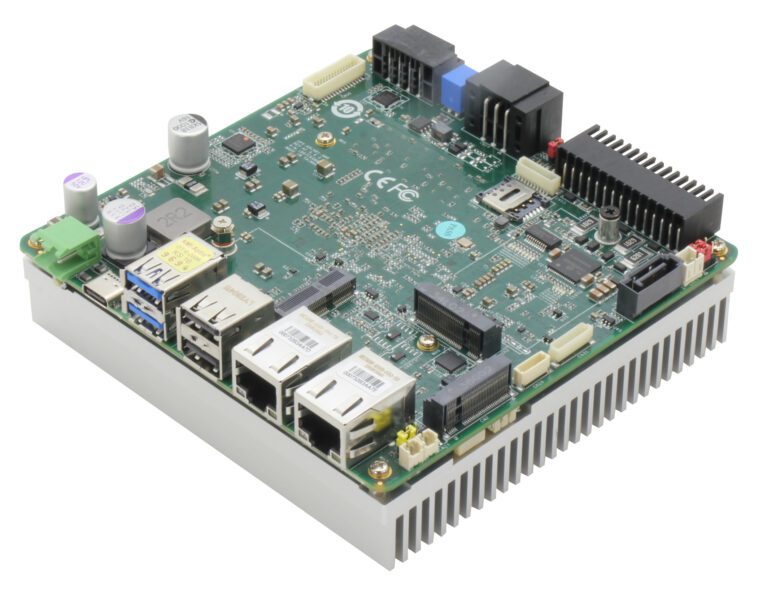

L’ordinateur monocarte UP Xtreme 7100 et le mini PC UP Xtreme 7100 Edge sont tous deux proposés dans des formats compacts adaptés aux robots et comportent des borniers pour la communication série (port RS-232/422/485 et bus CAN) et un connecteur Phoenix 30 broches. connecteur avec E/S numériques 24 V et GPIO. D’autres fonctionnalités utiles pour une utilisation industrielle incluent une entrée de 9 V à 36 V CC, une résistance aux vibrations/chocs et des ports d’E/S verrouillables.

Spécifications de l’UP Xtreme 7100 :

• SoC Alder Lake série N (l’un ou l’autre)
  • Processeur Intel N97 quadricœur jusqu’à 3,6 GHz avec 6 Mo de cache, 24EU Intel UHD Graphics Gen 12 à 1,2 GHz ; TDP : 12 W
  • Processeur octa-core Intel Core i3-N305 jusqu’à 3,8 GHz avec 6 Mo de cache, 32EU Intel UHD Graphics Gen 12 à 1,25 GHz ; TDP : 15 W
• Mémoire système – jusqu’à 16 Go LPDDR5
• Stockage
  • Jusqu’à 64 Go de mémoire flash eMMC
  • 1x prise M.2 2280 M-Key (PCIe Gen 3 x2) pour SSD NVMe
  • 1x connecteur SATA III 6 Gb/s pour disque dur ou SSD de 2,5 pouces
  • Flash SPI 256 Mbits pour le BIOS
• Sortie vidéo
  • DP 1.4a via port USB Type-C
  • Connecteur eDP 1.3 jusqu’à 1080p60 ou 4Kp60 (N97 uniquement ?)
• La mise en réseau
  • 2 ports RJ45 2,5 GbE via les contrôleurs Intel i226-IT
  • WiFi et Bluetooth en option via prise M.2 (Voir Extension)
  • 4G LTE ou 5G en option via prise M.2 (voir extension)
• USB
  • 2 ports USB 2.0 Type-A
  • 2 ports USB 3.2 Gen 2 Type-A (10 Gbit/s)
  • 1 port USB 3.2 Gen 2 Type-C avec prise en charge du mode DP alt
• En série
  • 1x bornier RS-232/422/485 (RS232 par défaut)
  • 1x UART via en-tête à 10 broches
  • Bus CAN 2.0B à 2 canaux via bornier à 6 broches (10 ~ 1 000 kbps)
• Expansion
  • Connecteur Phoenix 30 broches avec
    • E/S numériques 24 V 8 entrées/8 sorties (courant de sortie : 500 mA par canal)
    • 6x GPIO avec tension d’E/S configurable à 3,3, 5 ou 12 V CC
  • Embase BOX 30 broches avec
  • 1x prise M.2 3052 B-Key (USB 3.0) avec emplacement Nano SIM
  • 1x prise M.2 2230 E-Key (USB 2.0/PCIe)
  • 1x prise M.2 2280 M-Key (PCIe Gen 3 x]) pour SSD et module Hailo-8 M.2 2280 AI
• Sécurité – TPM 2.0 intégré
• Divers
  • Commutateur DIP pour la fonction CANBus
  • 2x LED CAN
  • RTC
• Alimentation – 9-36 V CC via bornier à 2 broches ; Type AT/ATX (AT par défaut)
• Consommation d’énergie (typique) – 52 W à 55 W (CNXSoft : cela semble élevé… Je me demande ce que typique signifie ici)
• Dimensions et poids
  • UP Xtreme 7100 – 120,35 x 122,5 mm | 500 grammes
  • UP Xtreme 7100 Edge – 152 x 124 x 40 mm | 1 000 grammes
• Écart de température
  • UP Xtreme 7100 – 0°C à 60°C avec dissipateur thermique, débit d’air de 0,5 m/s
  • UP Xtreme 7100 Edge – Fonctionnement : 0°C à 55°C avec un débit d’air de 0,5 m/s ; stockage : -20°C ~ 70°C
• Humidité – 0 % ~ 90 % d’humidité relative, sans condensation
• MTBF – 421 998 heures
• Certifications – CE/FCC classe A, conforme RoHS, REACH

AAEON fournit Ubuntu 22.04 LTS avec « Linux 5.15 et Linux 5.19 », ce qui semble étrange puisque lorsque j’installe une nouvelle image Ubuntu 22.04.3 sur une plate-forme x86, j’obtiens Linux 6.2… Ces noyaux sont destinés aux versions antérieures d’Ubuntu 22.04.

Les deux plates-formes sont livrées avec un connecteur DC in Phoenix, des borniers pour RS232/422/485, DIO/GPIO et bus CAN, et le SBC comprend également un dissipateur thermique pour le refroidissement et quatre goujons, tandis que le boîtier métallique du mini PC gère la partie refroidissement. et un kit d’amortisseur est fourni en option pour l’UP Xtreme 7100 Edge.

Quatre SKU seront proposés sur l’eshop AAEON

• UP Xtreme 7100 SBC – Processeur Intel N97 SKU avec 8 Go de RAM – 445,00 $ US
• UP Xtreme 7100 SBC – SKU Intel Core i3-N305 avec 16 Go de RAM – 648,00 $ US
• Mini PC UP Xtreme 7100 Edge – Processeur Intel N97 SKU avec 8 Go de RAM – 498,00 $ US
• Mini PC UP Xtreme 7100 Edge – SKU Intel Core i3-N305 avec 16 Go de RAM – 709,00 $ US

De plus amples détails peuvent être trouvés sur les pages produits de l’ordinateur de bord et de l’ordinateur de bord.
