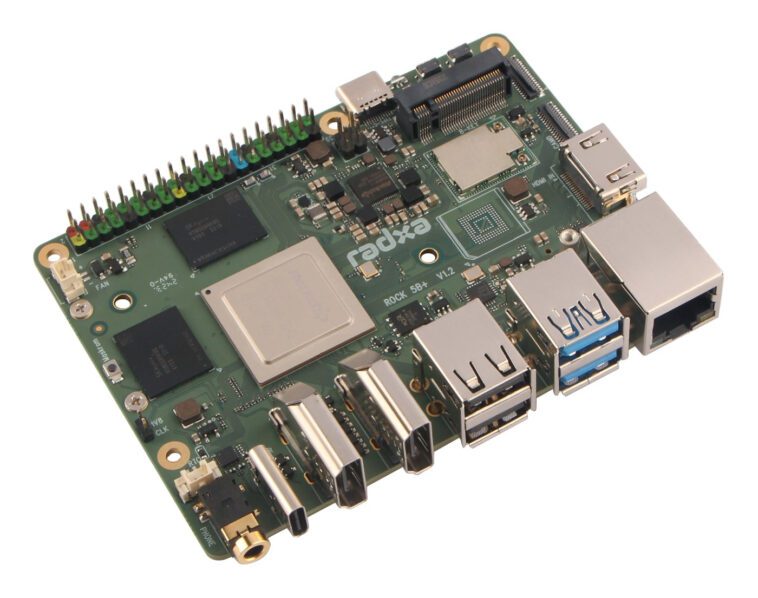

Le Radxa ROCK 5B+ (« ROCK 5B Plus ») est une mise à niveau du SBC ROCK 5B Pico-ITX alimenté par Rockchip RK3588 avec le même facteur de forme mais diverses modifications, notamment un passage de LPDDR4x à LPDDR5, un flash eMMC intégré en option et un module WiFi 6 et Bluetooth 5.2 intégré au lieu d’un module connecté via un connecteur M.2 Key-E.
D’autres changements incluent le remplacement du socket M.2 Key-M PCIe Gen 3 x4 par deux sockets M.2 Key-M PCIe Gen3 x2, l’ajout d’un emplacement pour carte SIM et d’un socket M.2 Key-B pour la connectivité cellulaire 4G LTE ou 5G, l’ajout d’un port USB-C supplémentaire pour l’alimentation uniquement (était multiplexé avec le port d’affichage USB-C connecté dans le ROCK 5B), et l’entrée HDMI repose sur un port HDMI pleine taille au lieu d’un port micro HDMI. D’autres petits changements peuvent être trouvés dans les spécifications ci-dessous avec les différences mises en évidence en gras et barré.

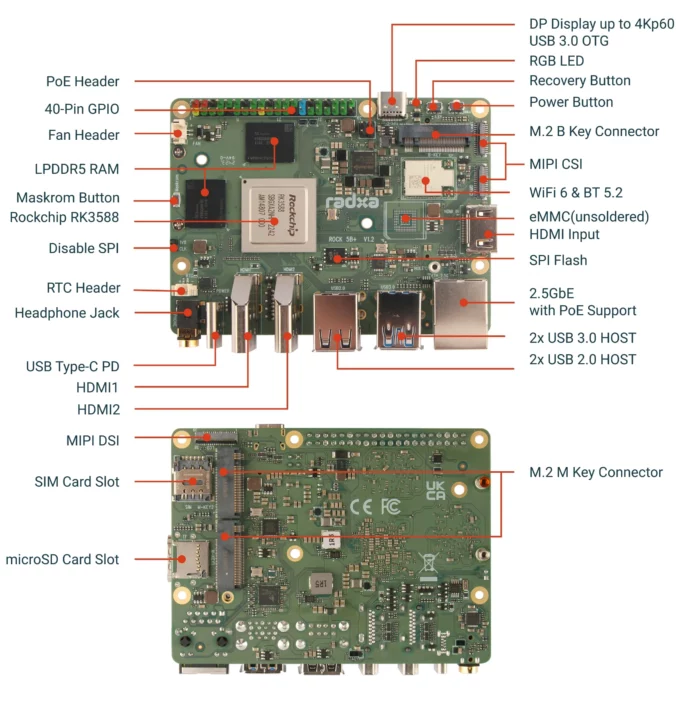

Spécifications Radxa ROCK 5B+ :
- SoC – Rockchip RK3588
- Processeur – Processeur octa-core avec quatre cœurs Cortex-A76 à 2,4 GHz, quatre cœurs Cortex-A55 à 1,8 GHz
- Processeur graphique – GPU Arm Mali G610MC4
- Unité de puissance virtuelle
- Décodeur H.265 / VP9 / AVS2 10 bits 8Kp60, décodeur H.264 8Kp30
- Encodeur 8Kp30 H.265 / H.264
- Accélérateur d’IA – 6 TOPS NPU
- Mémoire système – 4 Go, 8 Go, 16 Go, 24 Go ou 32 Go LPDDR5
LPDDR4x - Stockage
- 2x prises M.2 Key-M 2280 pour SSD NVMe (PCIe 3.0 x2)
- Emplacement pour carte MicroSD
- Mémoire flash eMMC
prise(non peuplé sur les variantes ROCK 5B+ actuellement vendues) - Flash SPI
- Sortie vidéo
- 2x HDMI 2.1 jusqu’à 8Kp60
- 1x USB-C via DisplayPort en mode alternatif jusqu’à 8Kp30
- Connecteur MIPI DSI jusqu’à 1080p60
- Quatre écrans indépendants pris en charge
- Entrée vidéo
- 1 fois
microEntrée HDMI jusqu’à 4Kp60 - 2 connecteurs MIPI CSI (mis à jour vers 2x 4 voies ou 4x 2 voies MIPI CSI pour connecter jusqu’à 4 caméras)
- 1 fois
- La mise en réseau
- Port Ethernet RJ45 2,5 Gbit/s avec prise en charge PoE
- Module WiFi 6 et Bluetooth 5.2 intégré (RTL8852BE) avec deux connecteurs d’antenne
Prise en charge du module M.2 WiFi 6E et Bluetooth 5.2- Prise en charge des modules 4G LTE et 5G via la prise M.2 Key-B et l’emplacement pour carte SIM
- USB
- 2 ports USB 3.1 Gen 1 Type-A
- 1 port USB 3.1 Gen 1 Type-C avec mode DisplayPort Alt. (USB PD non pris en charge)
- 2 ports USB 2.0
- Expansion
- Embase GPIO à code couleur à 40 broches
- 2x socket M.2 PCIe Key-M pour SSD ou accélérateurs AI
- Divers
- Boutons d’alimentation, MaskROM et de récupération
- LED RVB
- Connecteur de batterie RTC
- En-tête de ventilateur
- Désactiver le cavalier SPI
- Source de courant
- Connecteur USB-C PD (alimentation uniquement)
- Prise en charge PoE en option
- Dimensions – 100 x 72 mm (facteur de forme Pico-ITX)

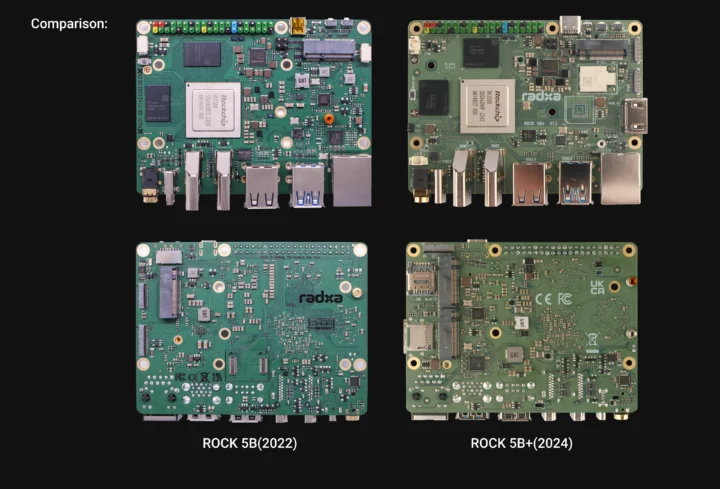

La disposition a un peu changé mais pas de manière radicale, donc certains boîtiers ROCK 5B pourraient toujours être compatibles éventuellement avec quelques petites modifications (par exemple pour le port d’entrée HDMI). Le Radxa ROCK 5B avait quatre trous pour le dissipateur thermique, mais le nombre a été réduit à deux sur le ROCK 5B+, ce qui permet un espace supplémentaire pour les nouvelles fonctionnalités. Le ROCK 5B+ est une mise à niveau dans la plupart des aspects, à l’exception de la vitesse PCIe Gen 3 x4 précédemment disponible pour le SSD NVMe qui est maintenant réduite de moitié. La plupart des gens semblent heureux d’avoir un SSD avec un PCIe Gen2 ou Gen3 x1 sur Raspberry Pi 5, donc Radxa a peut-être compris qu’avoir deux sockets M.2 Key-M serait bénéfique pour les utilisateurs de SSD et/ou d’accélérateurs d’IA même avec la vitesse inférieure.
Le LPDDR5 offre une bande passante plus élevée que le LPDDR4x, mais en pratique, la latence du LPDDR5 est supérieure à celle du LPDDR4/4x (problème de spécification/protocole), et l’horloge du LPDDR5 est également réglée plus bas dans le rkbin de Rockchip pour une meilleure stabilité, donc des performances plus élevées ne sont pas garanties en fonction de la charge de travail. C’est du moins le cas sur la carte mère mini-ITX ROCK 5 ITX, et certains utilisateurs ont également signalé une chute brutale de la fréquence du LPDDR5 sous charge en raison d’une configuration DMC (Dynamic Memory Controller) agressive qui fonctionne un peu comme DVFS pour le CPU.

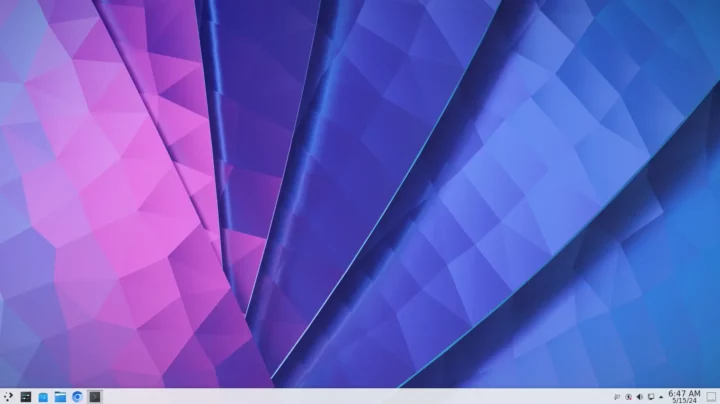

Les Radxa ROCK 5B et Radxa ROCK 5B+ partagent le même wiki, mais chaque carte possède sa propre image du système d’exploitation Radxa basée sur Debian avec des fonctionnalités telles que la connexion automatique, le système d’exploitation de sauvegarde, le mode sans tête, les mises à jour en ligne, l’outil de configuration du système Rsetup, etc. Les autres systèmes d’exploitation pris en charge incluent Android 12, FydeOS basé sur ChromiumOS avec compatibilité avec les applications Android, Windows On R et les images Linux intégrées personnalisées créées par Yocto.
Radxa vend l’ordinateur monocarte ROCK 5B+ sur AliExpress pour 119,40 $ (16 Go de RAM) ou 159,16 $ (24 Go de RAM). La variante avec 4 Go de RAM est censée être disponible à partir de 70 $ et le modèle avec 8 Go à 90 $, mais aucun des deux modèles n’est actuellement indisponible sur les sites Web d’AliExpress, d’Arace Tech et d’AllNetChina. Des modèles avec flash eMMC sont prévus pour plus tard. Des informations supplémentaires peuvent être trouvées sur la page produit.
