Le SBC Pico-ITX de 2,5 pouces est doté d’un SoC Raptor Lake de 13e génération jusqu’à Intel Core i7-1370PE

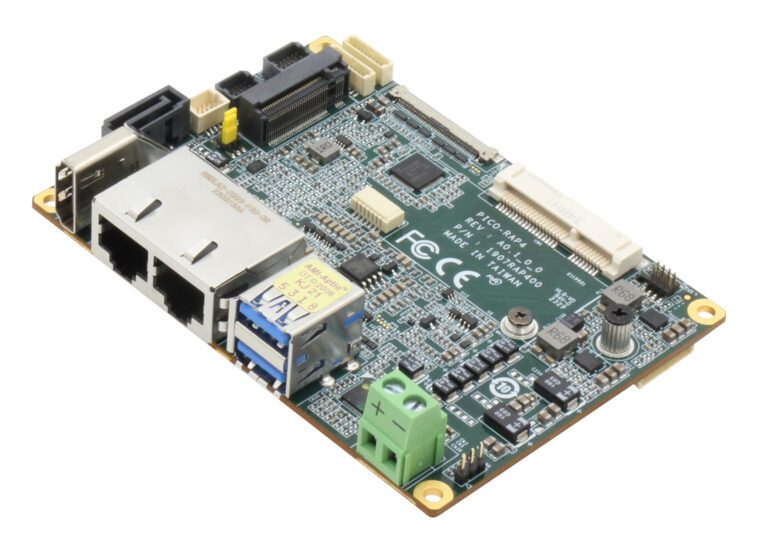

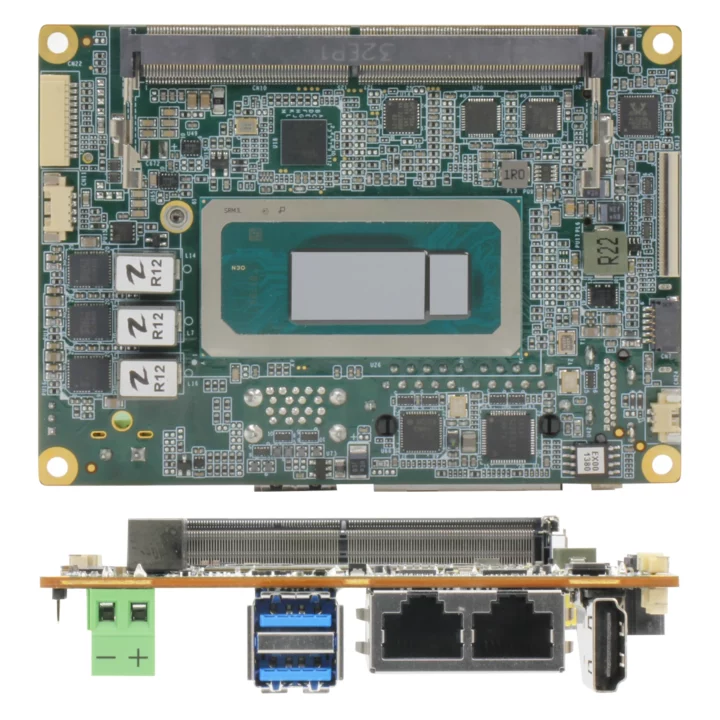

AAEON PICO-RAP4 est un SBC Pico-ITX de 2,5 pouces alimenté par des processeurs Intel Raptor Lake depuis le processeur Intel penta-core 300U jusqu’à un Intel Core i7-1370PE à 14 cœurs, équipé de jusqu’à 32 Go de mémoire DDR5 SO-DIMM, et prise en charge des périphériques de stockage M.2 NVMe, SATA et mSATA.

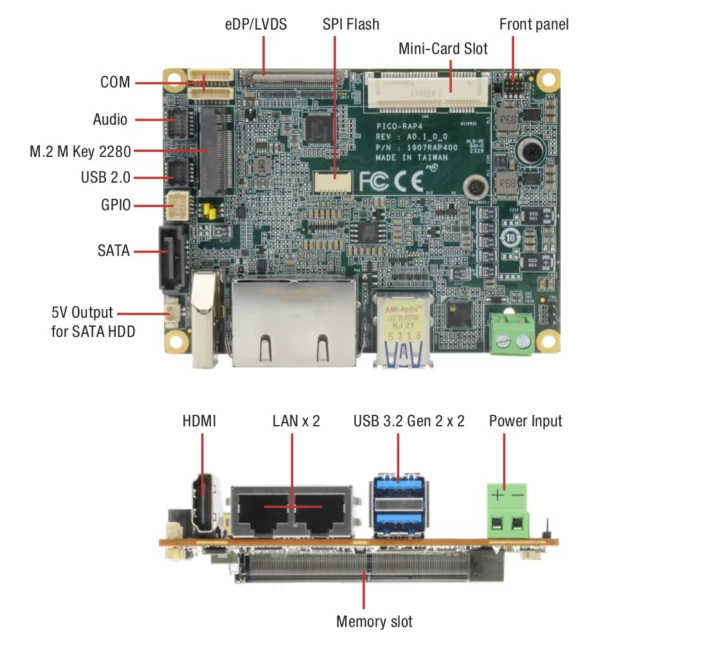

La carte Pico-ITX comprend également deux ports Ethernet (2,5 GbE + GbE) avec prise en charge TCC et TSN, des interfaces d’affichage HDMI et eDP/LVDS, plusieurs ports USB, deux interfaces RS232/RS422/RS485 et des interfaces I2C et GPIO pour une extension supplémentaire. .

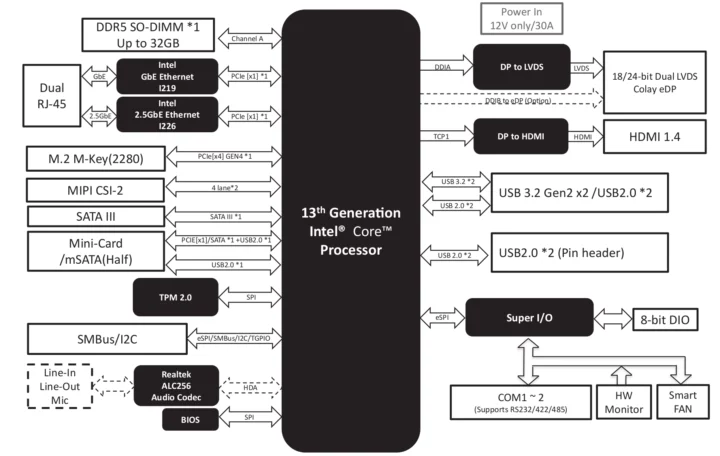

Spécifications AAEON PICO-RAP4 :

• SoC – SoC Raptor Lake de 13e génération (l’un ou l’autre) – Fréquences de note affichées comme fréquences de base
  • Processeur Intel Core i7-1370PE 14C/20T à 1,9 GHz avec carte graphique Intel UHD ; PBP : 28 W
  • Processeur Intel Core i7-1370PRE 14C/20T à 1,9 GHz avec carte graphique Intel UHD ; PBP : 28 W
  • Processeur Intel Core i5-1340PE 14C/16T à 1,8 GHz avec carte graphique Intel UHD ; PBP : 28 W
  • Processeur Intel Core i3-1320PE 8C/12T à 1,7 GHz avec carte graphique Intel UHD ; PBP : 28 W
  • Processeur Intel U300E 5C/6T à 1,10 GHz avec carte graphique Intel UHD ; PBP : 15W
• Mémoire système – Jusqu’à 32 Go DDR5-5200 (non ECC) via 1x socket SO-DIMM
• Stockage
  • Prise M.2 PCIe Gen4 x4 pour SSD M.2 2280 NVMe
  • Prise mSATA
  • Connecteur SATA III 6,0 Gb/s et connecteur d’alimentation SATA +5 V
• Interfaces d’affichage
  • HDMI 1.4 jusqu’à 3840 x 2160 à 30 Hz
  • LVDS double canal 18/24 bits jusqu’à 1920 x 1200 à 60 Hz avec connecteur inverseur 12 V/2 A.
  • EDP ​​1.4 en option jusqu’à 3840 x 2160 (remplace LVDS si activé)
  • Jusqu’à 2x affichages simultanés pris en charge
• Caméra I/F – MIPI-CSI via connecteur FPC 61 broches
• l’audio
  • Codec audio Realtek ALC256
  • En-tête audio avec Line-in/Line-out/Mic (en option, la fonction audio n’est pas disponible pour les SKU de qualité industrielle WiTAS)
• La mise en réseau
  • Port RJ45 2,5 GbE via contrôleur Intel i226
  • Port Gigabit Ethernet RJ45 via contrôleur Intel i219
• USB
  • 2 ports USB 3.2 Gen2
  • 2x interface USB 2.0 via connecteur interne
• Série – COM1 ~ 2 ports RS232/422/485 avec prise en charge de 5 V/12 V/RI
• Expansion
  • Prise mSATA/mPCIe demi-taille (par défaut : mSATA, à sélectionner avec le BIOS)
  • Prise M.2 2280 M-Key (PCIe 4.0 [x4])
  • En-tête GPIO 8 bits 8 bits
  • En-tête SMBus/I2C (par défaut : SMBus)
• Sécurité – TPM 2.0
• Divers
  • BIOS UEFI avec Wake on LAN, minuterie de surveillance
  • Batterie RTC – Batterie au lithium 3 V/240 mAh
  • Connecteur de ventilateur intelligent à 4 broches
  • Connecteur du panneau avant pour LED HDD, LED PWR, bouton d’alimentation, buzzer, réinitialisation
• Alimentation – 12 V uniquement via un connecteur Phoenix à 2 broches ou une prise CC verrouillable en option ; Mode AT/ATX
• Consommation électrique pour Intel Core i7-1370PE, 32 Go DDR5
  • Typique – 4,51 A à +12 V
  • Max – 7,46 A à +12 V
• Dimensions – 100 x 72 mm (facteur de forme Pico-ITX)
• Poids – 80 grammes
• Plage de température – Fonctionnement : 0°C à +60°C ; stockage : -40°C à +85°C
• Humidité – 0 % ~ 90 % d’humidité relative, sans condensation
• MTBF – 1 087 053 heures (soit environ 124 ans)
• CEM – CE/FCC Classe A

AAEON fournit des pilotes pour Windows 10 64 bits et Ubuntu 22.04 mais mentionne qu’eDP a été vérifié sur Ubuntu 23.10.1. Vous les trouverez ainsi que le BIOS, une fiche technique (fiche produit) et un manuel d’utilisation sur la page du produit. C’est la première fois que nous rencontrons un SBC Pico-ITX de 2,5 pouces basé sur des processeurs Raptor Lake de 13e génération, mais le DFI RPP051 est une option alternative avec un ensemble différent de connecteurs et d’E/S.

La société affirme que le PICO-RAP4 est adapté aux robots de service et aux appareils d’imagerie médicale, notamment grâce à la prise en charge TCC, TSN et GPIO temporisée qui offre des canaux de communication fiables pour les capteurs, les actionneurs et les systèmes de contrôle, ainsi que la capacité de traiter de grands ensembles de données pour SLAM, reconnaissance d’objets et planification de chemin grâce aux capacités des processeurs Raptor Lake.

Quatre SKU PICO-RAP4 sont actuellement disponibles à la vente sur l’eShop d’AAEON :

• Intel Core i7-1370PE – 1 085,00 $
• Intel Core i5-1340PE – 700,00 $
• Intel Core i3-1320PE – 590,00 $
• Processeur Intel U300E – 374,00 $

Notez qu’il s’agit uniquement de la carte et que vous aurez toujours besoin de mémoire, de stockage, d’un refroidisseur actif/passif, d’une alimentation et d’autres accessoires.
