Le SBC MSI MS-98M3 3,5 pouces est conçu pour les robots mobiles autonomes

Le SBC MSI MS-98M3 3,5 pouces est conçu pour les robots mobiles autonomes

MSI est mieux connu pour sa carte mère et ses mini-PC grand public, mais ils ont également une division appelée MSI IPC (PC industriel) qui fabrique du matériel embarqué tel que l’ordinateur monocarte (SBC) MS-98M3 de 3,5 pouces alimenté par un processeur Intel. Processeur Tiger Lake UP3 et conçu pour les robots mobiles autonomes (AMR).

Le SBC prend en charge jusqu’à 64 Go de RAM DDR4, de stockage SATA et NVMe, offre deux ports Ethernet 2,5 Gbit/s, jusqu’à quatre interfaces d’affichage avec HDMI, DisplayPort, LVDS et/ou eDP, quatre ports USB 3.2, des prises d’extension M.2 pour le stockage et connectivité sans fil, ainsi que divers autres en-têtes internes.

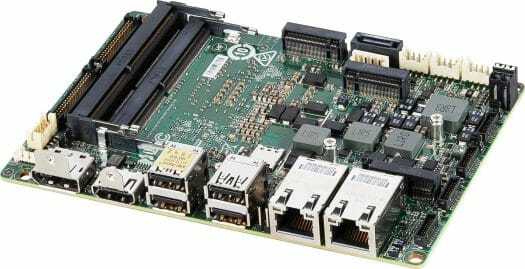

MSI 3,5 pouces Tiger Lake SBC

Spécifications MSI MS-98M3 :

  • Tiger Lake UP3 « IoTG » SoC (l’un ou l’autre) @ 1,5 GHz à 4,4 GHz selon le SKU
    • Embarqué
      • Processeur quadricœur Intel Core i7-1185G7E/i5-1145G7E avec carte graphique Iris Xe ; TDP : 28 W
      • Processeur double cœur Intel Core i3-1115G4E avec carte graphique Intel UHD ; TDP : 28 W
      • Processeur double cœur Intel Celeron 6305E avec carte graphique Intel UHD ; TDP : 15 W
    • Niveau industriel
      • Processeur quadricœur Intel Core i7-1185GRE/i5-1145GRE avec carte graphique Iris Xe ; TDP : 28 W
      • Processeur double cœur Intel Core i3-1115GRE avec graphiques Intel UHD ; TDP : 28 W
  • Mémoire système – Jusqu’à 64 Go DDR4 double canal 3200 MHz via 2 prises SO-DIMM 260 broches
  • Stockage – 1x port SATA 3.0, prise M.2 NVMe (voir la section Extension)
  • Affichage I/F
    • 2x LVDS double canal 18/24 bits (partagé avec eDP) jusqu’à 1920 x 1200 à 60 Hz
    • 2 x eDP (partagé avec LVDS) jusqu’à 4096 x 2160 à 60 Hz
    • 1x HDMI jusqu’à 4096 x 2160 à 30Hz
    • 1x DisplayPort jusqu’à 7680 x 4320 à 60Hz (8K)
    • Jusqu’à 4 écrans indépendants
  • Audio – Codec audio HD Realtek ALC888-VD2-GR
  • La mise en réseau
    • 2 ports RJ45 2,5 GbE via les contrôleurs Intel I225-LM (notez que la vitesse est limitée à 1 000 Mbps lorsque la température de fonctionnement est supérieure à 70 °C)
    • Connectivité Wi-Fi et/ou cellulaire en option via le module M.2, support de carte SIM (voir extension)
  • USB – 4 ports USB 3.2 Gen 2 Type-A, 4 interfaces USB 2.0 internes
  • Série – 4x ports COM internes avec prise en charge de RS-232/422/485, 0V/5V/12V, contrôle de débit automatique
  • Expansion
    • 1x prise de clé M.2 M (PCIe Gen4 x4 NVMe), 2280
    • 1x prise clé M.2 B (SATA 3.0, PCIe x1, USB 2.0, avec NANO SIM-Holder), 2242/3042
    • 1x prise de clé M.2 E (PCIe x1, USB 2.0), 2230
    • 16x GPIO (8x GPI; 8x GPO), 5V
  • Contrôleur d’E/S – Fintek F81966AB-I
  • Sécurité – Infineon SLB9670VQ2.0 TPM 2.0
  • Divers – Minuterie de surveillance à 256 niveaux, contrôleur de ventilateur intelligent
  • Alimentation – 12 ~ 24V via prise DC avec OCP & OVP (protection contre les surintensités et les surtensions)
  • Dimensions – 146 x 102 mm (SBC 3,5 pouces)
  • Poids – 650 grammes
  • Écart de température
    • SKU intégrés – Fonctionnement : -10 ~ 60°C ; stockage : -20 ~ 80°C
    • SKU industriels – En fonctionnement : -40 ~ 70°C (avec Turbo désactivé) ; support optionnel pour -40 ~ 85°C ; stockage : -40 ~ 85°C
  • Humidité – 10 ~ 90 %, sans condensation
  • Certifications – FCC, CE, RCM, VCCI, BSMI, UKCA, IC

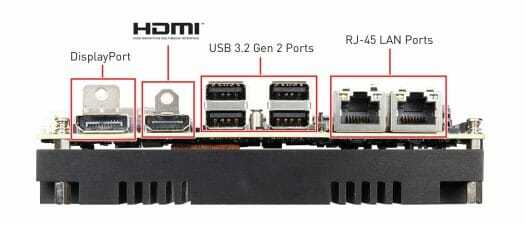

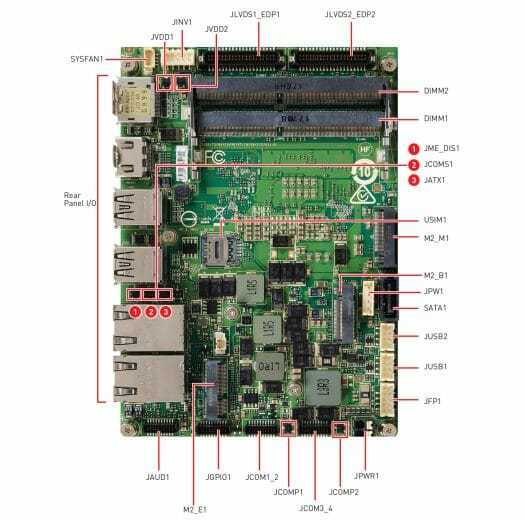

Spécifications MSI MS-98M3 Ports SBC MSI MS 98M3 3,5 pouces

MSI MS-98M3 SBC est apparemment conçu pour les robots exécutant Windows, car par défaut, la société offre un support pour Windows 10 IoT Enterprise 2019 LTSC (64 bits, RS5), Windows 10 IoT Enterprise 2021 LTSC (64 bits, 21H2), et Windows 11 IoT Enterprise (64-bit, 21H2, Pre-scan), bien que les clients puissent également demander une assistance pour Ubuntu 22.04 64-bit et les images Linux 64-bit personnalisées construites avec le Yocto Project 3.1.

Un exemple de robot basé sur la carte est l’AMR-AI-PJ-UVGI, un robot hospitalier intelligent AMR complet qui peut éliminer les germes dans l’environnement à courte distance et se déplacer de manière autonome vers des domaines spécifiques tels que les salles de chirurgie ou les services. MSI affirme que le robot peut inactiver le virus SARS-COV2 en quelques secondes « dans des conditions de recherche » grâce à la lumière d’irradiation germicide ultraviolette UVGI de longueur d’onde intégrée de 253,7 nm.

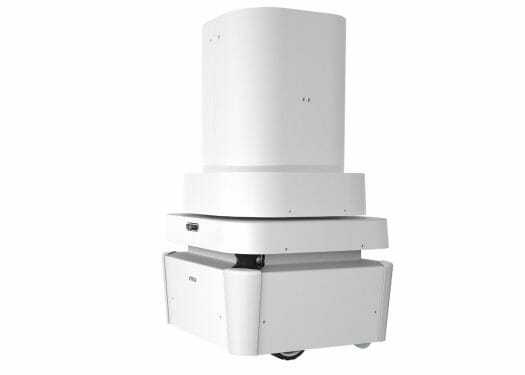

Robot AMR-AI-PJ-UVGI pour hôpitaux
Robot AMR-AI-PJ-UVGI

La société n’a pas fourni d’informations sur la disponibilité et les prix. Plus de détails sur le SBC MSI MS-98M3 3,5 pouces, tels que le manuel d’utilisation et la fiche technique, peuvent être trouvés sur la page du produit, et le robot MSI AMR a également sa propre page dédiée. De plus amples informations peuvent également être trouvées dans le communiqué de presse.

Merci à TLS pour le conseil.
