Le SBC Mini-ITX fin Jetway MTX-MTH1 est doté d’un SoC Intel Core Ultra 5/7, de trois emplacements 2,5 GbE, de quatre HDMI 2.1 et d’un emplacement PCIe Gen5 x8.

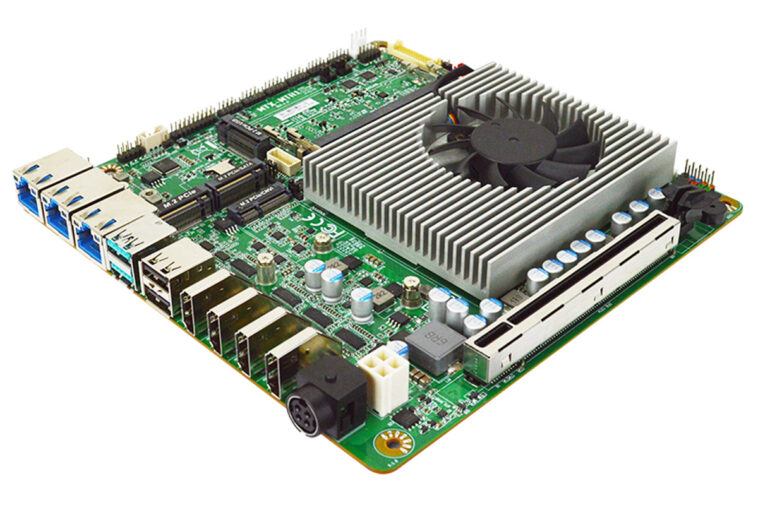

Jetway MTX-MTH1 est un SBC Mini-ITX industriel mince construit autour de processeurs Intel Core Ultra 5/7 Meteor Lake avec Intel Arc Graphics et prenant en charge jusqu’à 96 Go de mémoire DDR5.

Les caractéristiques les plus intéressantes de cette carte compacte sont les trois prises jack 2,5GbE et les quatre sorties vidéo HDMI 2.1 pour les écrans 4K et 8K. De plus, il dispose de plusieurs ports USB, d’un emplacement PCIe Gen 5 x8, d’emplacements M.2 pour le stockage et 4G LTE/5G, de ports série et d’interfaces GPIO. Avec une tolérance environnementale industrielle (-20°C à 60°C), cette fine carte mère Mini-ITX est idéale pour l’automatisation industrielle, le traitement de l’IA, l’informatique de pointe et les systèmes embarqués.

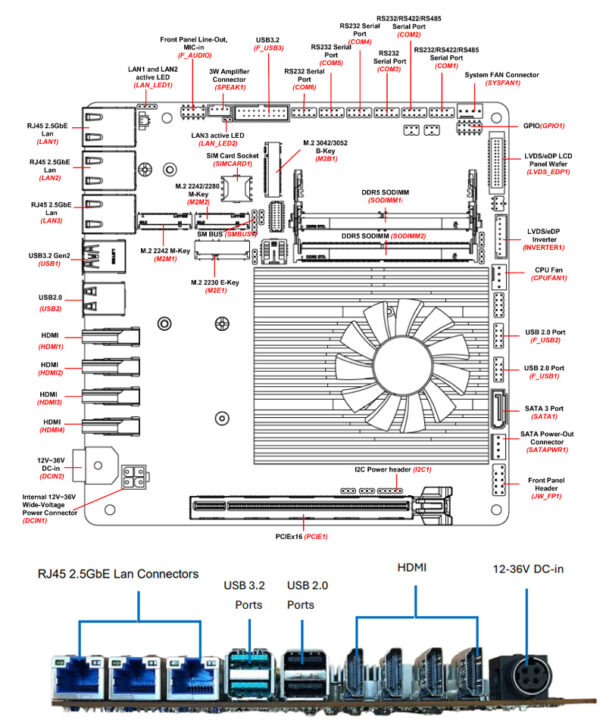

Spécifications du Jetway MTX-MTH1 :

• SoC (l’un ou l’autre)
  • Processeur Intel Core Ultra 7 155H (Meteor Lake, TDP 28W) avec Intel Arc Graphics
  • Processeur Intel Core Ultra 5 125H (Meteor Lake, TDP 28W) avec Intel Arc Graphics
• Mémoire système – 2x SO-DIMM DDR5 5 600 MHz, jusqu’à 96 Go
• Stockage
  • Port SATAIII
  • SSD NVMe ou SATA via 2x sockets M.2 M-Key (Voir section Extension)
• Afficher
  • 4 x HDMI 2.1 (3 840 x 2 160 à 60 Hz, 7 680 x 4 320 à 60 Hz)
  • LVDS double canal 24 bits (résolution maximale : 1 920 x 1 200 à 60 Hz, Co-lay eDP)
• Audio
  • En-têtes internes pour MIC-In et Line-Out
  • 4x sortie audio HDMI depuis les ports HDMI
• Réseautage
  • Port RJ45 2,5 GbE via le contrôleur Intel I226-LM
  • 2x 2,5GbE[prtspourlescontrôleursIntelI226-V2[prtsvoa IntelI226-V2controllers
  • WiFi et Bluetooth en option via la prise M.2 E-Key
  • Cellulaire 4G/5G en option via la prise M.2 B-Key et l’emplacement pour carte SIM intégré (voir la section Extension)
• USB
  • 2 ports USB 3.2 Gen 2×1 Type-A (10 Gbit/s)
  • 2 ports USB 2.0 Type-A
  • Connecteurs internes – 2x USB 3.2, 4x USB 2.0
• En série
• Expansion
  • Emplacement PCIe x8 Gen 5 pleine taille
  • Prise M.2 M-Key 2242 (PCIe 4.0 x 4) pour SSD NVMe
  • Prise M.2 M-Key 2242/2280 (PCIe 4.0 x4 / SATA3) pour SSD NVMe ou SATA
  • Prise M.2 B-Key 3042/3052 (interface PCIe Gen.3 x1/USB3.2 Gen.2/USB2.0) + carte Nano SIM pour module 4G LTE/5G
  • Prise M.2 E-Key 2230 (USB 2.0/PCIe x1) avec prise en charge CNVi (WiFi/Bluetooth)
  • En-tête GPIO 8 bits
  • en-tête I2C
• Sécurité
  • MTX-MTH1-155H0010 et MTX-MTH1-155H0210 disposent de TPM 2.0 (dTPM)
  • Les MTX-MTH1-125H0010 et MTX-MTH1-155H0010 sont dotés d’Intel PTT (fTPM)
• Divers
  • Minuterie de surveillance (255 niveaux)
  • RTC avec batterie au lithium
  • En-tête d’intrusion dans le châssis
  • En-tête de sélection du mode AT/ATX
  • BIOS UEFI avec prise en charge de Wake on LAN
  • En-tête SMBUS
• Pouvoir (l’un ou l’autre)
  • Mode DC 12–36 V AT/ATX (par défaut)
  • Prise CC 12-36 V CC
• Dimensions – 170 x 170 mm (facteur de forme Mini-ITX)
• Température et humidité
  • Température de fonctionnement : -20°C ~ 60°C
  • Température de stockage : -20°C ~ 85°C
  • Humidité de fonctionnement : 10 ~ 90 % d’humidité relative, sans condensation
• Certifications – CE/FCC Classe A
• ESG – RoHS UE, RoHS Chine

D’après la fiche technique du produit, j’ai trouvé qu’il n’y avait que quatre variantes : MTX-MTH1125H0010 et MTX-MTH1125H0210 avec Intel Core Ultra 5 125H, et MTX-MTH1155H0010 et MTX-MTH1155H0210 avec Intel Core Ultra 7 155H. La principale différence entre ces quatre modèles est que les MTX-MTH1-155H0010 et MTX-MTH1-155H0210 sont dotés d’une puce TPM 2.0 (dTPM), tandis que les MTX-MTH1-125H0010 et MTX-MTH1-155H0010 sont dotés d’Intel PTT (fTPM). implémentation du firmware dans le SoC Intel. Les solutions avec une puce TPM 2.0 sont censées être plus sécurisées.

Le SBC Mini-ITX fin Intel Core Ultra 5/7 prend en charge les systèmes d’exploitation Linux, Windows 10 et Windows 11 avec les fiches techniques pertinentes et autres documents disponibles dans la section de téléchargement de la page produit. Jetway fournit généralement des pilotes pour Windows 10, 11 ou Linux, mais pour cette carte mère, ils ne sont pas encore disponibles dans la section de téléchargement.

Dans la boîte, vous recevrez le blindage E/S, des cavaliers pour configurer les paramètres, des câbles COM pour les connexions série, un câble d’alimentation en Y pour des options d’alimentation supplémentaires, un câble SATA pour connecter des disques de stockage et un refroidisseur de processeur pour conserver votre processeur fonctionnant de manière optimale.

Nous avons déjà parlé de divers produits tels que les cartes mères mini-ITX JMTX-ADN8 et JNUC-ADN1 de Jetway. Nous avons également écrit sur d’autres cartes mères Mini-ITX telles que l’EDATEC ED-SBC3300, la Radxa Orion O6 et la DFI RPS101/RPS103. dispose de processeurs Arm et x86.

Au moment de la rédaction de cet article, la société n’a fourni aucune information sur les prix du SBC Thin Mini-ITX MTX-MTH1. Plus de détails peuvent être trouvés sur la page produit.
