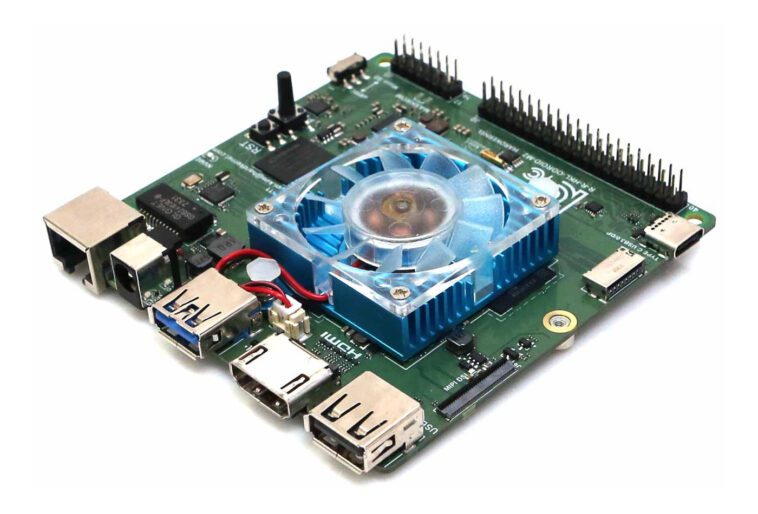

Le SBC à profil bas ODROID-M2 est doté d’un SoC Rockchip RK3588S2, d’une mémoire LPDDR5 jusqu’à 16 Go et d’une mémoire flash eMMC de 128 Go

Hardkernel vient de lancer le SBC low-profile ODROID-M2 basé sur un SoC Rockchip RK3588S2 octa-core Cortex-A76/A55 AI avec jusqu’à 16 Go de LPDDR5, 64 Go de flash eMMC, un socket M.2 PCIe, la prise en charge de trois écrans via les interfaces HDMI, USB-C et MIPI DSI, Ethernet gigabit, et plus encore.

L’ODROID-M2 succède aux ordinateurs monocartes ODROID-M1 et ODROID-M1S basés respectivement sur les processeurs quad-core Cortex-A55 Rockchip RK3568 et RK3566, mais sur un processeur Rockchip RK3588S2 nettement plus puissant et sur un facteur de forme 90×90 mm plus grand pour accueillir des fonctionnalités et des interfaces supplémentaires.

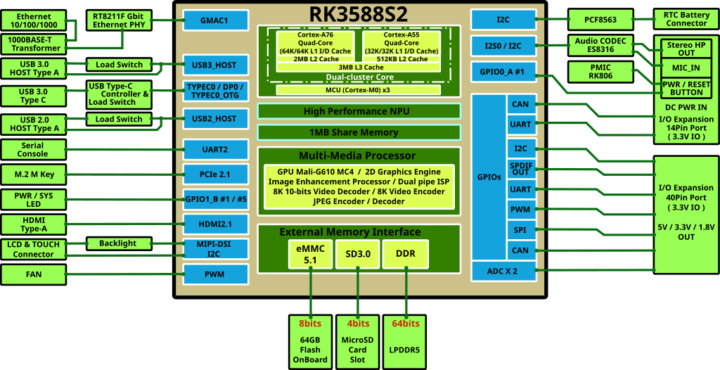

Spécifications ODROID-M2 :

• SoC – Rockchip RK3588S2
  • Processeur – Processeur octa-core avec 4 cœurs Cortex-A76 jusqu’à 2,3 GHz (+/- 0,1 GHz), 4 cœurs Cortex-A55 jusqu’à 1,8 GHz
  • GPU – GPU Arm Mali-G610 MP4 à 1 GHz compatible avec les API OpenGL ES 3.2, OpenCL 2.2 et Vulkan 1.2
  • VPU – Décodeur vidéo 8Kp60 pour codecs H.265/AVS2/VP9/H.264/AV1, encodeur vidéo 8Kp30 H.265/H.264
  • Accélérateur d’IA – 6 TOPS (INT8) NPU
• Mémoire système – 8 Go ou 16 Go LPDDR5 64 bits (variante RAM 4 Go à venir).
• Stockage
  • Mémoire flash eMMC de 64 Go
  • Emplacement pour carte MicroSD avec prise en charge du mode UHS-I SDR104
  • Socket M.2 M-Key avec PCIe 2.1 x1 pour SSD NVMe
• Sortie vidéo
  • HDMI 2.0 jusqu’à 4K à 60 Hz avec HDR, EDID
  • DisplayPort via le port USB-C
  • Connecteur MIPI DSI 30 broches (remarque : différent du connecteur 31 broches de l’ODROID-M1)
• Mise en réseau – Port Gigabit Ethernet RJ45
• USB
  • Port hôte USB 2.0
  • Port hôte USB 3.0
  • Port USB 3.0 Type-C avec DP Alt-Mode (pas une source/un dissipateur d’alimentation)
• Expansion
  • Connecteur GPIO compatible Raspberry Pi à 40 broches
  • Connecteur GPIO à 14 broches
• Débogage – Console de débogage série
• Divers
  • Bouton d’alimentation, bouton de réinitialisation
  • LED du système
    • Rouge (ALIMENTATION) – Lumière fixe lorsque l’alimentation CC est connectée
    • Bleu (ALIVE) – Clignotant comme un battement de cœur pendant que le noyau Linux est en cours d’exécution, lumière fixe dans u-boot.

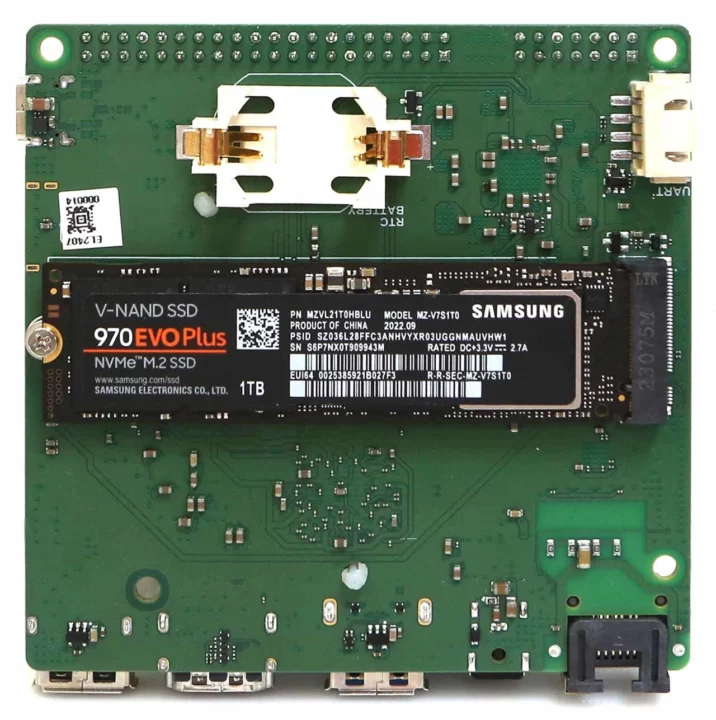

  • RTC PCF8536 avec support de pile de secours CR2032
  • Commutateur de priorité de démarrage pour carte eMMC ou microSD
• Alimentation – Entrée 7,5 V à 15,5 V CC via une prise d’alimentation 5,5/2,1 mm ; adaptateur secteur 12 V/2 A recommandé
• Consommation d’énergie (chiffres du noyau dur)
  • Hors tension – Environ 0 watt
  • IDLE – Environ 1 watt sans aucun périphérique
  • Test de stress du processeur – Environ 7,5 watts (régulateur de performances) sans aucun périphérique
• Dimensions – 90 x 90 x 21 mm
• Poids – 78 g avec dissipateur thermique, 58 g sans dissipateur thermique

Vous avez peut-être entendu parler du RK3588S, mais pas nécessairement du RK3588S2, et nous nous sommes interrogés sur la différence entre les deux dans notre article Radxa ROCK 5C :

En quoi le RK3588S2 diffère-t-il du RK3588S ? Ils sont fondamentalement identiques, sauf que le RK3588S2 est livré avec une interface MIPI CSI supplémentaire qui n’est pas utilisée dans le ROCK 5C.

L’interface MIPI CSI n’est pas non plus utilisée dans l’ODROID-M2, mais il doit y avoir une bonne raison pour laquelle les deux sociétés ont choisi le RK3588S2 à la place, soit le prix, soit la disponibilité…

En termes de performances, Hardkernel explique que l’ODROID-M2 est meilleur que l’ODROID-M1S à tous points de vue :

• Les performances multicœurs sont environ 3 fois plus rapides.
• Environ deux fois plus de bande passante mémoire avec la RAM LPDDR5 64 bits
• Le GPU Mali-610 est plus de 5 fois plus rapide.
• Le NPU 6TOPS est plus de 3 fois plus rapide.
• La mémoire flash eMMC de 64 Go est deux fois plus rapide grâce à une interface HS400.

L’inconvénient est que le nouveau ODROID-M2 est équipé d’un dissipateur thermique avec ventilateur pour le refroidissement, alors que les modèles précédents pouvaient fonctionner sans ventilateur. Cela dit, Hardkernel mentionne que le ventilateur tourne rarement dans la vidéo ci-dessous, je suppose donc que certaines personnes pourraient simplement décider de déconnecter le ventilateur.

Hardkernel est généralement meilleur que la plupart des autres fournisseurs de SBC en matière de support logiciel. Nous obtenons généralement une simple liste de systèmes d’exploitation, mais la société coréenne entre plus dans les détails en ce qui concerne les fonctionnalités logicielles.

• Android 13
  • Basé sur AOSP
  • Cadre d’accès GPIO brut personnalisé (en d’autres termes, les GPIO fonctionnent sous Android).
    • SPI (récepteur CAN, bandes lumineuses LED, extension E/S)
    • UART (test de bouclage, scanner de codes-barres, imprimante thermique)
    • Basculement GPIO
    • Codeur rotatif avec GPIO IRQ
    • Sorties PWM
• Ubuntu 20.04 LTS Noyau 5.10
  • Bureau GNOME basé sur Wayland
  • Pilote OpenGL-ES / EGL pour GPU ARM Mali Bifrost
  • Pilote MIPI DSI
  • Pilotes GPIO et bibliothèque WiringPi
  • Pilote NPU et API de réseau neuronal
  • Pilote VPU avec API MPP/Gstreamer
• Ubuntu 24.04 avec une version plus récente du noyau sera publié dans quelques mois

Vous pouvez voir une courte démonstration sous Android 13 avec deux écrans 4K, l’un diffusant une vidéo 4K et l’autre exécutant 3DMark avec accélération graphique 3D. Vous trouverez plus de détails sur le matériel et le logiciel sur le wiki.

Hardkernel vend le SBC ODROID-M2 sur sa propre boutique pour 115 $ avec 8 Go de LPDDR5, 64 Go de flash eMMC et un boîtier, tandis que le modèle 16 Go de RAM coûte 145 $. Le prochain modèle 4 Go de RAM sera vendu à moins de 100 $, plus exactement à 95 $ une fois qu’il sera disponible.

Les accessoires compatibles incluent :

• Alimentation 12V/2A : 5,50 $
• Kit MIPI-DSI ODROID-Vu8S – 39 $
• Module Wi-Fi/Bluetooth 5BK : 8,90 $
• Panneau météo zéro : 2 $
• Carte complémentaire CAN-FD : 11 $
• Kit USB-UART : 9,90 $
• Cube Case : 28 $ avec quatre ports USB pour manettes de jeu (jeux rétro)
• Écran LCD Vu12 12,3 pouces : 120 $

Merci à « T » pour le tuyau.
