Le panneau PC Raspberry Pi CM4 sans ventilateur est doté d’un écran tactile de 15,6 pouces et prend en charge une large tension d’entrée de 9 V à 36 V.

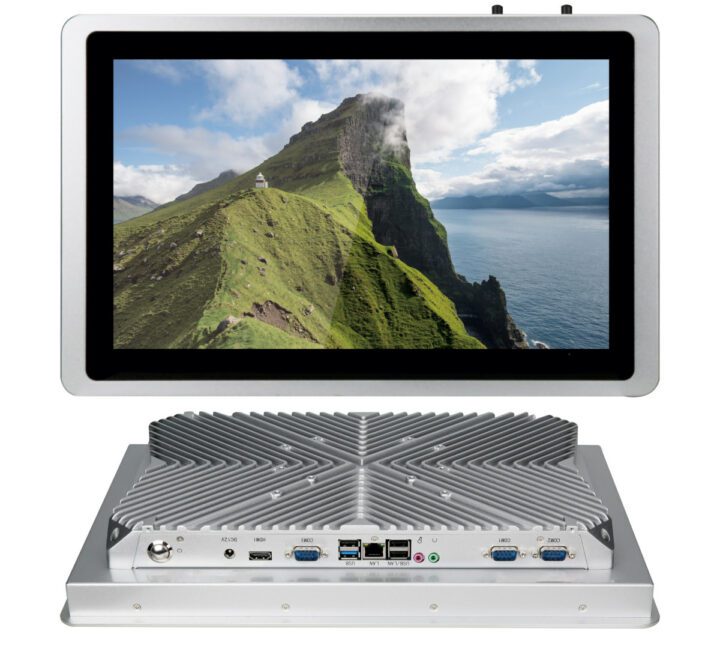

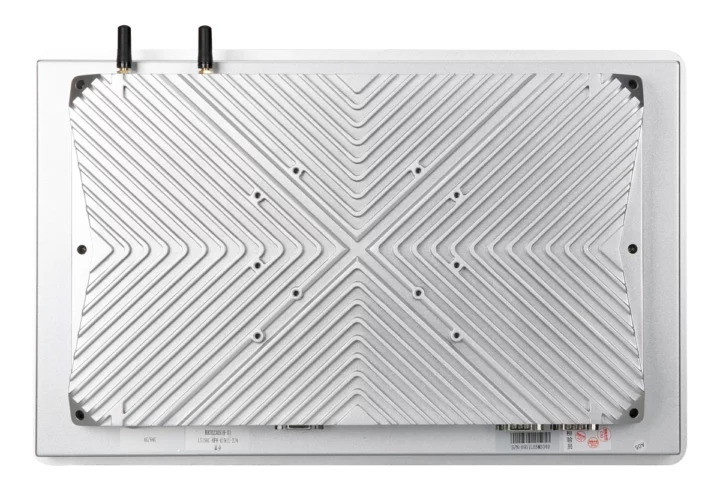

EDATEC ED-HMI2320-156C est un Panel PC sans ventilateur alimenté par un module Raspberry Pi CM4 avec un écran tactile capacitif de 15,6 pouces et un boîtier métallique assurant un refroidissement basé sur les précédents écrans intelligents Compute Module 4 de la société, tels que le 10,1 pouces. Panel PC industriel EDATEC ED-HMI2020-101C et ED-HMI2120-101C ajoutant des fonctionnalités telles que 4G LTE, RS232 et RS485, SSD M.2 NVMe.

La dernière solution IHM de la société est livrée avec deux prises mSATA, un port de sortie HDMI 2.1 compatible 4K, deux ports Ethernet Gigabit, une connectivité WiFi 5, Bluetooth 5 et 4G LTE en option, ainsi que quelques ports USB et ports série DB9. Il peut fonctionner dans une plage de températures de -25 °C à +60 °C et prend une entrée de 9 V à 36 V CC.

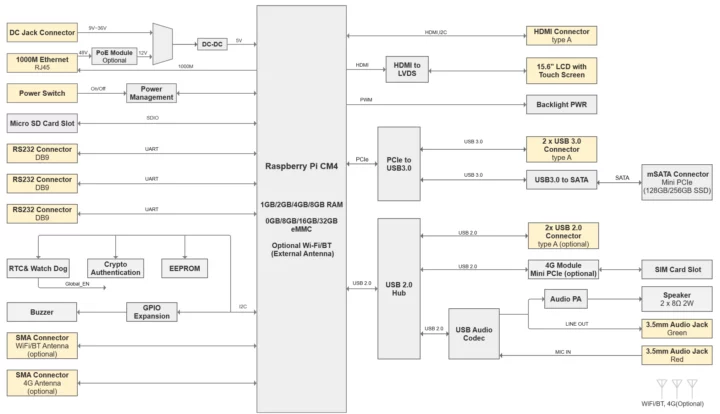

Spécifications EDATEC ED-HMI2320-156C :

• Système sur module (SoM) – Raspberry Pi CM4
  • SoC – Broadcom BCM2711
    • Processeur – Processeur quadricœur Cortex-A72 à 1,5 GHz
    • GPU – VideoCore VI conforme à OpenGL ES 3.1 et Vulkan 1.2
    • Unité virtuelle virtuelle
      • Décodeur vidéo 4Kp60 H.265
      • Décodeur vidéo 1080p60 H.264
      • Encodeur vidéo 1080p30 H.264
  • Mémoire système – 1 Go, 2 Go, 4 Go, 8 Go SDRAM LPDDR4-3200
  • Stockage – 8 Go, 16 Go, 32 Go de mémoire flash eMMC
  • Sans fil – Module WiFi 5 et Bluetooth 5.0 en option
• Stockage
  • Emplacement pour carte MicroSD
  • EEPROM 4 Ko
  • 2x prises mSATA
• Afficher
  • Écran LCD TFT Full HD de 15,6 pouces avec une résolution de 1920 × 1080, 16,7 millions de couleurs
  • Zone active – 344,16 mm(H) x 193,59 mm(V)
  • Rétroéclairage – E-LED
  • MTBF – 50 000 heures
  • Pas de pixel – 0,05975 mm x 0,17925 mm
  • Rapport de contraste – 3000:1
  • Temps de réponse – 5 ms
  • Angle de vision (H/V) – 89°(L)/89°(R)/89°(U)/89°(D)
  • Type d’entrée – LVDS
  • Écran tactile capacitif à 10 points avec une résolution de 4 096 x 4 096
  • Dureté de surface – Pas moins de 6H
• Sortie vidéo – Port HDMI 2.1 jusqu’à 4Kp60
• l’audio
  • Haut-parleurs stéréo 8Ω/2W
  • Prises audio 3,5 mm : MIC IN (rouge) et LINE OUT (vert).
• La mise en réseau
  • Jusqu’à 2 ports Gigabit Ethernet RJ45 avec PoE en option
  • WiFi et Bluetooth en option sur SoM plus antenne SMA
  • Module 4G LTE en option avec carte SIM et antenne SMA ; options : EC20-CN, EC25-AFX, EC25-AUX, EC25-EUX
• USB
  • 2 ports USB 3.0 Type-A
  • 2 ports USB 2.0 Type-A
• Série – 3x ports COM RS232 (DB9)
• Extension – 2x prises mSATA/mPCIe pour module SATA SSD ou 4G LTE
• Divers
  • Bouton d’alimentation
  • Supercondensateur (alimentation de secours)
  • RTC avec pile CR2032
  • Avertisseur sonore
  • Authentification cryptographique
  • Minuterie de surveillance
  • BIOS avec prise en charge du démarrage automatique
• Source de courant
  • Entrée 9 V à 36 V CC (60 W) via une prise d’alimentation avec protection contre les surintensités, les surtensions et l’inversion de polarité.
  • Consommation d’énergie – Jusqu’à 60 watts
• Dimensions – 417 x 266,8 x 56,3 mm (sans compter l’antenne et le support de montage)
• Poids – 4,05 kg
• Plage de température – Fonctionnement : -25°C à +60°C ; stockage : -25°C à 60°C
• Humidité – 5 % à 95 % sans condensation
• Certifications
  • FCC – FCC 47 CFR Partie 15 Sous-partie B
  • CE
    • EN CEI 62368-1/EN CEI 62311/EN CEI 61000-3-2/EN CEI 61000-3-3
    • EN 55032/EN 55035/
    • EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
    • EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2

Comme d’habitude, EDATEC prend en charge Raspberry Pi OS Desktop/Lite 32 bits/64 bits avec les pilotes requis pour prendre en charge les fonctionnalités du Panel PC. Ils fournissent soit des images complètes, soit un script pour configurer l’image d’origine du système d’exploitation Raspberry Pi après l’installation. Ce n’est pas le premier Panel PC sans ventilateur basé sur un module Raspberry Pi CM4 que nous avons couvert sous le nom de Panel PC ComfilePi CPi-C070WR4 de 7 pouces qui semble également être sans ventilateur, et nous avions également écrit sur les Panel PC sans ventilateur haut de gamme basés sur Intel. .

EDATEC indique que le modèle ED-HMI2320-156C est toujours en cours d’échantillonnage et qu’ils en vendent un – et exactement un ! – échantillon sur Aliexpress pour 399 $ plus frais de port. En cas de rupture de stock, vous devrez les contacter pour connaître la disponibilité. Des informations supplémentaires peuvent également être trouvées sur la page produit.
