Le Panel PC industriel de 7 pouces basé sur Raspberry Pi CM4 prend une carte d’E/S avec des entrées et des sorties RS232, 12V-24V

Le Panel PC industriel de 7 pouces basé sur Raspberry Pi CM4 prend une carte d'E/S avec des entrées et des sorties RS232, 12V-24V

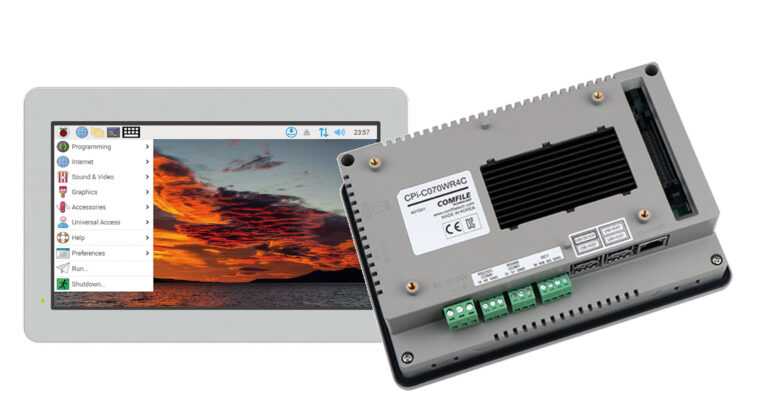

Le ComfilePi CPi-C070WR4C est un Panel PC industriel de 7 pouces alimenté par un module Raspberry Pi CM4 avec des interfaces GPIO, RS-232, RS-485 et I2C ainsi que la possibilité d’ajouter deux interfaces RS232 supplémentaires et plusieurs 12V-24V Entrées et sorties DC via une carte E/S connectée au port GPIO du panel PC.

Le nouveau panel PC est une mise à jour du PC à écran tactile industriel ComfilePi introduit avec un module Raspberry Pi CM3 en 2017. Outre la mise à niveau vers un module de calcul Raspberry Pi 4 plus puissant, COMFILE utilise également un port RS-485 qui utilise un plein Interface UART qui ne présente pas les limitations de l’interface mini-UART, et a également ajouté la carte d’E/S CP-IO13-4C pour encore plus de capacités d’extension.

Panel PC industriel Raspberry Pi CM4

Spécifications du ComfilePi CPi-C070WR4C :

  • SoM- Module de calcul Raspberry Pi 4 avec
    • SoC – Processeur Broadcom BCM2711 quadricœur Arm Cortex-A72 à 1,5 GHz avec GPU VideoCore Vi prenant en charge OpenGLES 3.1, Vulkan 1.x, H.265 (HEVC) (décodage jusqu’à 4Kp60), H.264 (décodage jusqu’à 1080p60, encodage 1080p30)
    • Mémoire système – 2 Go de SDRAM LPDDR4-3200 par défaut, 1 Go, 4 Go, 8 Go en option
    • Stockage – Flash eMMC 8 Go/16 Go/32 Go en option pour le démarrage du système
    • Module sans fil en option (voir la section Réseau)
  • Stockage – Emplacement pour carte MicroSD pour démarrer le système sur un module Raspberry Pi CM4 Lite
  • Affichage – Écran tactile LCD 7 pouces 800 × 480 sensible à la pression (type film résistif) avec 262K couleurs, rapport de contraste 500: 1, luminosité de 400 cd / m2 ou 1000 cd / m2 (lisible à la lumière du soleil)
  • Audio – port de sortie audio 3,5 mm
  • E/S
    • Embase 26 broches avec 20x GPIO avec RS232, I2C, 2xSPI, GPIO…
    • 1x bornier RS-232, plus 2x port RS232 supplémentaire via l’en-tête GPIO
    • 1x bornier RS-485
    • 1x bornier I2C, plus 3x supplémentaires via l’en-tête GPIO
    • Carte d’E/S CP-IO13-4C en option avec
      • Contributions
        • Plage de tension : 12 ~ 24 V
        • Plage de tension absolue min/max : 3,3 ~ 28 V.
        • Temps de réponse : 5 ms
        • Niveau d’entrée désactivé : < 1,8 VDC
        • Niveau d’entrée : > 2,5 VCC
        • Indicateur LED Niveau éteint : <4,5 V
        • Indicateur LED ON Niveau : > 5,0 V
      • Les sorties
        • Dissipateur de sortie CC (NPN)
        • Tension de sortie maximale : 30 VDC
        • Temps de réponse : 10 ms
        • Courant : 150 mA
  • USB – 3 ports hôtes USB 2.0, 1 port USB Type-A pour le flash eMMC
  • Connectivité – Ethernet 10/100M, WiFi en option via dongle USB
  • Divers – 1x buzzer Piezo, RTC avec batterie de secours, dissipateur thermique de 41 grammes sur SoC
  • Alimentation – 12 ~ 24 V CC via un bornier à 3 broches
  • Consommation d’énergie
    • Option LCD par défaut – 6W au repos, 9W en charge
    • LCD lisible au soleil – 7,2 W au repos, 10,2 W sous charge
  • Dimensions – 187 x 124 x 51,1 mm
  • Poids – 610 grammes
  • Plage de température – Fonctionnement : 0°C à 60°C ; stockage – -20°C à 80°C
  • Classement IP – Panneau avant classé IP65
  • Conformité réglementaire – CE, KCC. Pas encore listé UL (comme les précédents modèles CM3)
Extension CP-IO13-4C 24V IO RS232
Carte d’E/S CP-IO13-4C montée à l’arrière du Panel PC

Le panel PC ComfilePi CPi-C070WR4C est livré avec une version légèrement modifiée du système d’exploitation Raspberry Pi, ou vous pouvez le réinstaller vous-même en suivant les instructions de la documentation qui comprend également certains détails matériels tels que le brochage de l’en-tête GPIO et certains didacticiels logiciels pour CODESYS. , NODE-RED, et plus encore.

Le panel PC industriel Raspberry Pi CM4 est vendu 359 $ et plus sur le magasin de COMFILE Technology, et la carte d’E/S CP-IO13-4C ajoute 49 $. Ce n’est pas le premier panel PC de ce type basé sur le Raspberry Pi CM4 puisque nous avons déjà couvert le Panel PC industriel Pi 7 pouces Chipsee CM4-70 et le Panel PC WIN Enterprises PL-50300 IP67, mais il est agréable d’avoir plus de choix.

Merci à Mike pour le tuyau.
