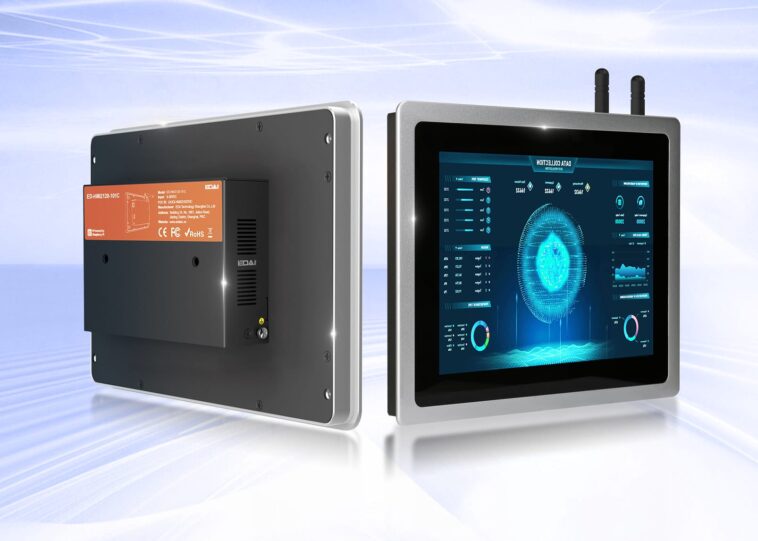

EDATEC ED-HMI2120-101C est un Panel PC industriel basé sur Raspberry Pi CM4 avec un écran tactile capacitif de 10,1 pouces avec de nombreuses interfaces pour répondre à un large éventail de cas d’utilisation, de la robotique à la gestion de l’énergie et à l’automatisation industrielle.
Le Panel PC s’appuie sur le ED-HMI2020-101C introduit il y a quelques mois à peine, mais ajoute une gamme de fonctionnalités avec des interfaces double Ethernet, RS485 et RS232, ainsi que la prise en charge en option d’un SSD M.2 NVMe et d’une connectivité cellulaire 4G LTE. L’appareil prend désormais en charge une plage d’entrée CC encore plus large, de 9 V à 36 V, et fournit trois sorties 12 V CC pour alimenter du matériel externe tel qu’un écran LCD supplémentaire.
Spécifications ED-HMI2120-101C (avec surlignages en gras et barré montrant les différences par rapport au modèle ED-HMI2020-101C précédent) :
- Système sur module (SoM) – Raspberry Pi CM4
- SoC – Broadcom BCM2711
- Processeur – Processeur quadricœur Cortex-A72 à 1,5 GHz
- GPU – VideoCore VI conforme à OpenGL ES 3.1 et Vulkan 1.2
- Unité virtuelle virtuelle
- Décodeur vidéo 4Kp60 H.265
- Décodeur vidéo 1080p60 H.264
- Encodeur vidéo 1080p30 H.264
- Mémoire système – 1 Go, 2 Go, 4 Go, 8 Go SDRAM LPDDR4-3200
- Stockage – 8 Go, 16 Go, 32 Go de mémoire flash eMMC
- Sans fil – Module WiFi 5 et Bluetooth 5.0 en option
- SoC – Broadcom BCM2711
- Stockage
- Emplacement pour carte MicroSD
- EEPROM 4 Ko
- SSD M.2 NVMe 2030 ou 2242 en option via support clé B
- Afficher
- Écran LCD TFT WSVGA 10,1″ avec résolution 1280×800, 16,7 millions de couleurs
- Zone active – 135,36 mm(H) x 216,576 mm(V)
- Rétroéclairage – LED
- MTBF – > 30 000 heures
- Pas de pixel – 0,169 x 0,169 mm
- Luminance – 350 cd/m^2
- Rapport de contraste – 1000:1
- Temps de réponse – 30 ms
- Angle de vision (H/V) – 80°/80°
- Écran tactile capacitif à 10 points avec transmission >=85 %, contrôleur I2C
- Dureté de surface – 6H
- Sortie vidéo
- Port HDMI 2.0 jusqu’à 4Kp60
- Connecteur HDMI FPC 40 broches pour « LCD étendu » avec prise en charge de l’écran tactile USB/I2C et réglage du rétroéclairage.
- Caméra – Caméra frontale intégrée de 8 MP
- l’audio
- Haut-parleurs stéréo 4Ω/5W
- 1x entrée audio/sortie stéréo
- Prise audio 3,5 mm avec MIC IN et LNE OUT.
- Remarque : Lorsqu’un casque est connecté, la sortie audio passe au casque, lorsqu’aucun casque n’est connecté, la sortie audio passe au haut-parleur.
- La mise en réseau
- Port Gigabit Ethernet RJ45 avec PoE en option
- Port Ethernet RJ45 10/100 M
- WiFi et Bluetooth en option sur SoM plus 1x connecteur d’antenne SMA
- Module 4G LTE en option avec carte SIM et 1x connecteur d’antenne SMA
- USB
2 ports USB 3.0 Type-A- 2 ports USB 2.0 Type-A
- Connecteur USB 2.0 FPC à 5 broches
- Port micro USB 2.0 pour flasher le flash eMMC
- Série – 2x RS485, 2x RS232 via borniers
- Expansion
- Connecteur GPIO 40 broches pour E/S Raspberry Pi CM4, compatible avec les modules d’extension
- H/W Security – Puce d’authentification matérielle sans nom
- Divers
- Boutons de réinitialisation et Rpiboot (eMMC flash)
- LED d’alimentation (rouge), LED d’état « ACT » (vert), LED 4G LTE pour la force du signal, LED utilisateur (vert), LED COM1-COM4
- Pile RTC + CR1220 installée pendant la production
- Avertisseur sonore
- Minuterie de surveillance
- Source de courant
- Entrée 9 V à 36 V CC via prise d’alimentation avec surintensité, surtension, connexion inversée et protection contre les surtensions
- 3x sorties 2 broches 12V DC/1A pour « LCD étendu »
- Consommation d’énergie – Jusqu’à 25 watts (le modèle précédent peut atteindre 20 watts)
- Dimensions – 258 x 172 x 42 mm (sans compter l’antenne)
- Poids – 1,2 kg (le modèle précédent pesait 1,1 kg)
- Plage de température – Fonctionnement : 0°C à 50°C ; stockage : -10°C à 60°C
- Humidité – 20 % à 90 % sans condensation
- Certifications
- FCC – FCC 47 CFR Partie 15 Sous-partie B
- CE
- EN CEI 62368-1/EN CEI 62311/EN CEI 61000-3-2/EN CEI 61000-3-3
- EN 55032/EN 55035/
- EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
- EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2
Comme le montrent les longues spécifications et le schéma fonctionnel ci-dessus, la conception du Panel PC commence à devenir plutôt complexe avec autant de fonctionnalités, mais je suppose qu’EDATEC a dû recevoir des demandes de ses clients pour ajouter des fonctionnalités supplémentaires au sein du Panel PC.
Tout comme le modèle précédent, le Panel PC industriel ED-HMI2120-101C exécute le système d’exploitation Raspberry Pi sur le module Raspberry Pi CM4 avec des pilotes supplémentaires pour les fonctionnalités qui ne sont pas prises en charge par défaut par le système d’exploitation par défaut. Comme indiqué dans l’article précédent, l’écran n’a aucun indice de protection (IP), il n’est donc pas adapté aux environnements où le panneau avant peut être exposé à des liquides, comme avec certains PC à panneau RPi CM4 concurrents tels que le ComfilePi CPi-C070WR4C ou WIN Enterprises PL-50300 qui sont classés IP67.
EDATEC vend des échantillons de l’ED-HMI2120-101C sur Aliexpress pour 269 $ plus frais d’expédition, bien qu’il ne soit pas clair quelle configuration exacte ils y vendent… Plus d’informations peuvent être trouvées sur la page produit.
