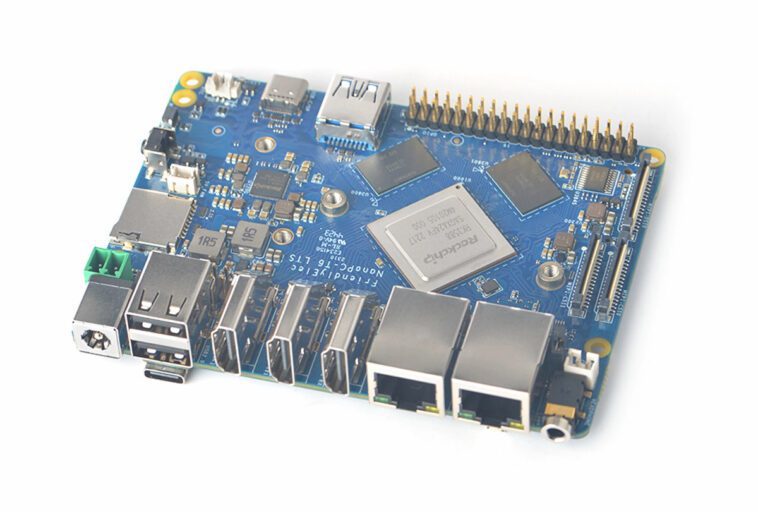

Le NanoPC-T6 LTS SBC ajoute des ports USB, 32 Mo de flash SPI et abandonne la prise en charge de la 4G LTE

NanoPC-T6 LTS est une mise à jour du SBC NanoPC-T6 alimenté par Rockchip RK3588 introduit en mai 2023, qui supprime le connecteur mini PCIe et l’emplacement pour carte SIM pour la connectivité 4G LTE, mais ajoute deux ports USB 2.0 et un port de débogage USB-C. , un connecteur à 10 broches avec UART et USB 2.0, et est livré par défaut avec un flash SPI de 32 Mo.

L’ordinateur monocarte est proposé avec jusqu’à 16 Go de RAM et 256 Go de flash eMMC et dispose également de prises M.2 pour le stockage NVMe et d’un module sans fil, de deux ports RJ45 2,5 GbE, de deux ports de sortie HDMI 2.1, d’un port d’entrée HDMI 2.0, MIPI DSI. et CSI, ainsi qu’un connecteur GPIO à 40 broches pour l’extension.

Spécifications du NanoPC-T6 LTS avec modifications en gras ou barré:

• SoC – Rockchip RK3588
  • CPU – Processeur octa-core avec 4 cœurs Cortex-A76 jusqu’à 2,4 GHz, 4 cœurs Cortex-A55 à 1,8 GHz
  • GPU – GPU Arm Mali-G610 MP4 avec prise en charge d’OpenGL ES 1.1, 2.0 et 3.2, OpenCL jusqu’à 2.2 et Vulkan 1.2
  • Accélérateur d’IA – 6 TOPS NPU
  • VPU – Décodeur 8Kp60 H.265/VP9/AVS2 10 bits, décodeur 8Kp30 H.264, décodeur 4Kp60 AV1, encodeur 8Kp30 H.265/H.264,
• Mémoire système – 64 bits 4 Go, 8 Go ou 16 Go LPDDR4X à 2 133 MHz
• Stockage
  • Flash eMMC de 32 Go, 64 Go ou 256 Go (mode HS400)
  • Support SSD M.2 NVMe 2280
  • Emplacement pour carte MicroSD jusqu’au mode SDR104
  • Flash SPI de 32 Mo
• Vidéo
  • Sortir
    • 2x ports HDMI 2.1, l’un jusqu’à 8Kp60, l’autre jusqu’à 4Kp60
    • 2x MIPI-DSI 4 voies jusqu’à 2560×1600 à 60 Hz compatible avec MIPI DPHY 2.0 ou CPHY 1.1
    • 1x USB-C (DisplayPort 1.4) jusqu’à 4Kp30
  • Saisir
    • 1x port d’entrée HDMI 2.0 jusqu’à 4Kp60
    • 2x MIPI-CSI 4 voies compatibles avec MIPI V1.2
• l’audio
  • Prise audio stéréo 3,5 mm (ALC5616)
  • Audio numérique via HDMI ou DisplayPort
  • Connecteur PH-2A de 2,0 mm pour entrée microphone analogique
• La mise en réseau
  • 2 ports RJ45 2,5 GbE via les contrôleurs Realtek RTL8125BG
  • WiFi et Bluetooth en option via le module M.2
  • Connectivité 4G LTE en option via module mPCIe + emplacement pour carte microSIM
• USB
  • 1x port USB 3.0 Type-A
  • 1x port USB 3.0 Type-C avec prise en charge de DisplayPort Alt. mode
  • 2 ports USB 2.0 Type-A
• Expansion
  • En-tête GPIO à 40 broches avec jusqu’à 28x GPIO, 6x UART, 1x I2C, 2x SPI, 8x PWM, 2x I2S
  • Socket M.2 Key-M avec PCIe 3.0 x4 (généralement utilisé avec un SSD NVMe)
  • Prise M.2 Key-E avec hôte PCIe 2.1 x1 et USB 2.0 (généralement utilisée avec un module sans fil, dont la prise en charge vient d’être ajoutée à Linux principal.
  • Prise mini PCIe et emplacement microSIM pour la connectivité cellulaire
  • En-tête GPIO 10 broches avec Debug UART (3,3 V TTL) et 2 interfaces hôtes USB 2.0
• Débogage – port de débogage USB-C
• Divers
  • Boutons d’alimentation, MASK (pour la mise à jour eMMC) et de réinitialisation
  • Connecteur 2 broches pour batterie pour le HYM8563TS RTC
  • Connecteur de ventilateur 5V
  • 2x LED utilisateur
  • 1x récepteur IR
  • Cavalier de sélection du mode de mise sous tension
  • Connecteur de débogage 3 broches 3,3 V (1 500 000 bps dans le firmware)
• Alimentation – 12 V/2 A via prise DC (5,5 × 2,1 mm) ou connecteur à 2 broches
• Dimensions
  • PCB : 110 x 80 mm (PCB 8 couches) ; trous de montage pour dissipateur thermique ; trous de montage dans les quatre coins
  • Mini PC : 114 x 86 x 30 mm
• Poids – 91,5 grammes sans étui, 390 grammes avec étui
• Plage de température – 0°C à +70°C

Un autre changement est la possibilité d’alimenter la carte via un connecteur à 2 broches au lieu de la prise DC. Le nouveau LTS est donc une mise à niveau, sauf pour ceux qui avaient besoin d’une connectivité cellulaire, car ils devraient plutôt s’appuyer sur un dongle USB 5G/4G LTE.

Le NanoPC-T6 LTS reste compatible logiciel avec son prédécesseur et prend en charge FriendlyWrt 21.02/22.03, Android 12 (tablette/TV), FriendlyCore Lite 20.04, Debian 10 et 11 Desktop, Ubuntu 22.04 Desktop et OpenMediaVault, tous basés sur Linux 6.1. Il partage la même documentation que le modèle précédent.

Ce qui prête à confusion, c’est que le lancement du nouveau NanoPC-T6 LTS ne signifie pas que le NanoPC-T6 disparaît complètement et que la société vend trois variantes de cartes :

• 119 $ – NanoPC-T6 LTS avec 4 Go de RAM, 32 Go de flash eMMC, 32 Mo de flash SPI
• 129 $ – NanoPC-T6 LTS avec 8 Go de RAM, 64 Go de flash eMMC, 32 Mo de flash SPI
• 169 $ – NanoPC-T6 avec 16 Go de RAM, 256 Go de flash eMMC, 16 Mo de flash SPI (toujours l’ancienne carte)

Le boîtier métallique ajoute 20 $, une carte WiFi M.2 avec des puces RTL8822CE WiFi 5 et Bluetooth 5.0 ajoute 18 $, et vous devrez dépenser 9,89 $ si vous souhaitez également acheter un adaptateur secteur 12 V/2 A.
