Le N-Fuse PoE HAT pour Raspberry Pi 5 comprend également des prises mini PCIe ou M.2 Key-M/E/B

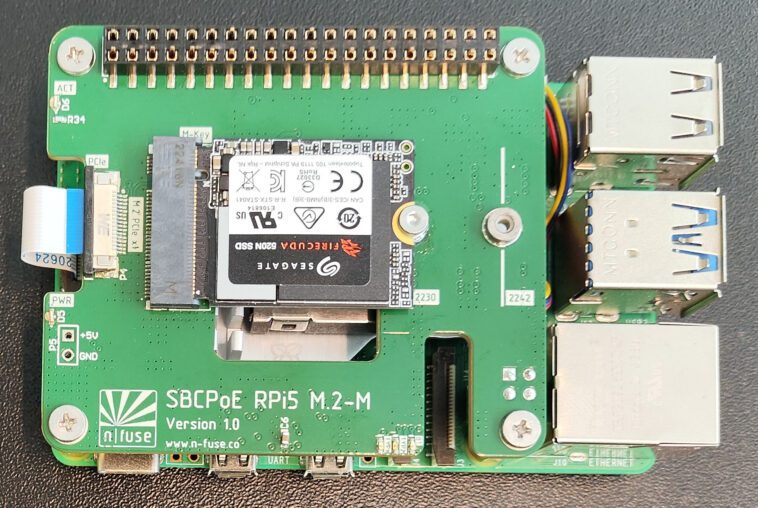

N-Fuse a conçu un PoE HAT pour le Raspberry Pi 5 SBC qui sert également de carte d’extension PCIe grâce à un socket mini PCIe ou un socket M.2 Key-M, Key-B ou Key-E prenant en charge les modules 2230, 2242 ou 3042 tels que les SSD, les accélérateurs d’IA ou les modules sans fil.

Le HAT SBCPoE RPi5 est conforme à la dernière norme 802.3bt et délivre jusqu’à 25 W avec refroidissement actif ou 15 W avec refroidissement passif. La carte HAT permet toujours aux utilisateurs d’utiliser l’en-tête Raspberry Pi 5 à 40 broches grâce à un en-tête d’interposition Raspberry Pi à 40 broches.

Spécifications du HAT SBCPoE RPi5 :

• Source de courant
  • Conforme à la norme IEEE 802.3af/at/bt
  • Protection de surcharge
  • Puissance délivrée de 25 W avec refroidissement actif, 15 W sans refroidissement actif
    Courant de sortie jusqu’à 5A
  • Sortie 5 V via un connecteur à broches 2,54 mm en option
  • Rendement élevé (> 85 %) grâce au pont redresseur MOSFET actif
  • Durée du court-circuit – infini
• Extension PCIe (l’une ou l’autre)
  • Prise mini PCIe
  • Prise M.2 B-Key et emplacement pour carte Nano SIM
  • Prise M.2 E-Key
  • Prise M.2 M-Key
  • Les sockets M.2 prennent en charge les modules 2230, 2242 et 3042
• Divers
  • Voyant d’alimentation, voyant d’activité PCIe
  • Conception à profil bas compatible avec de nombreux boîtiers RPi standard
  • Permet le refroidissement passif du SoC Broadcom BCM2712
  • Option de carte d’extension USB via un câble vers un port USB
• Dimensions
  • Modèle Mini PCIe – 68 x 14 x 56,7 mm
  • Modèles M.2 – 65 x 14 x 56,7 mm
• Poids – 75 grammes
• Plage de température (sans refroidissement actif)
  • -40 à +40°C maximum
  • -40 à +30°C recommandé
• Certifications – CE, Royaume-Uni, Californie
• Matériaux – RoHS, REACH

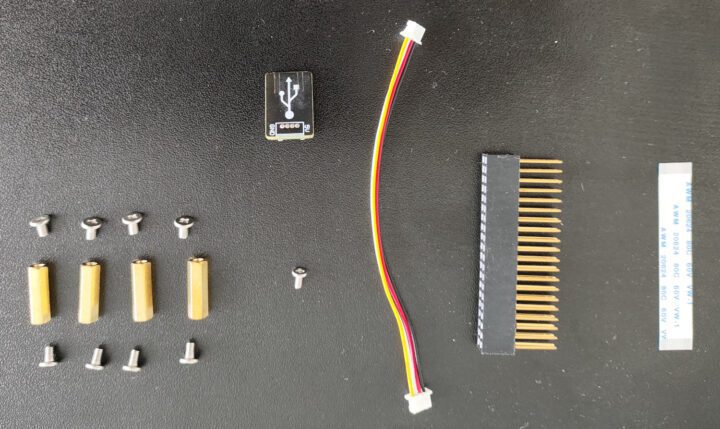

N-Fuse a testé son HAT avec la carte Intel BE202 Wi-Fi 7 M.2 A/E-Key 2230, le module Seagate FireCuda 520N SSD M.2 2230 M-Key et le module Huawei 4G LTE ME906E M.2 B-Key 3042. Il est également possible d’utiliser l’USB sur le HAT à l’aide d’un adaptateur USB et d’un câble à 4 broches, tous deux vus avec d’autres accessoires sur la photo ci-dessous.

Bien que le Raspberry Pi 5 PoE HAT+ officiel ne soit pas encore disponible, le N-Fuse HAT n’est pas le premier HAT PoE pour le Raspberry Pi 5, comme nous l’avons déjà écrit à propos de la carte Waveshare PoE HAT(F) 802.3af/at-compliant 24W Power-over-Ethernet (PoE) HAT+. La solution N-Fuse est différente car elle ajoute également un socket PCIe mPCIe ou M.2 pour l’extension.

N-Fuse a déclaré à Raspberryme Software que le SBCPoE RPi5 HAT est « une solution idéale pour un petit serveur domestique pour le partage de fichiers/vidéos ou pour exécuter un logiciel domotique comme Home Assistant ». La société prend des commandes pour le PoE HAT pour 48 euros avec des accessoires, à savoir un connecteur d’interposition Raspberry Pi à 40 broches, un câble FPC pour la connexion PCIe, des vis de montage pour les emplacements mini PCIe ou M.2 et deux entretoises en nylon.
