Open AirGradient est un moniteur de qualité de l’air DIY basé sur la carte Wemos D1 mini ESP8266 WiFi IoT programmée avec Arduino et équipée d’une gamme de capteurs, y compris un capteur optionnel Sensirion SGP41 TVOC via un PCB personnalisé conçu avec EasyEDA.

Deux versions d’Open AirGradient sont disponibles. La De base Le modèle comprend un écran OLED, un capteur PM Plantower PMS5003, un capteur de CO2 Senseair S8 et un capteur de température et d’humidité SHT30 ou SHT31, tandis que le Pro La version ajoute un écran plus grand, un boîtier en plastique et la prise en charge du capteur SGP41 TVOC.

Moniteur de qualité de l'air AirGradient DIY
Kit Air Gradient Pro

Composants clés Open AirGradient :

  • Carte MCU
  • Affichage
    • De base – Bouclier Wemos OLED
    • Pro – Écran OLED de 1,3 pouces
  • Capteurs
  • Divers (pour le kit Pro uniquement)
    • Connecteur USB-C
    • Connecteur JST 8 broches pour PMS
    • Embases à broches femelles
    • Vis – Capteur PMS : M2*4,5 (Torx M6), PCB : M1,7×5 (Philips/Torx M6), Boîtier : M1,7×10 (Philips/Torx M6)
    • Câble USB-C à 90 degrés
  • PCB personnalisé
  • Boîtier imprimé en 3D

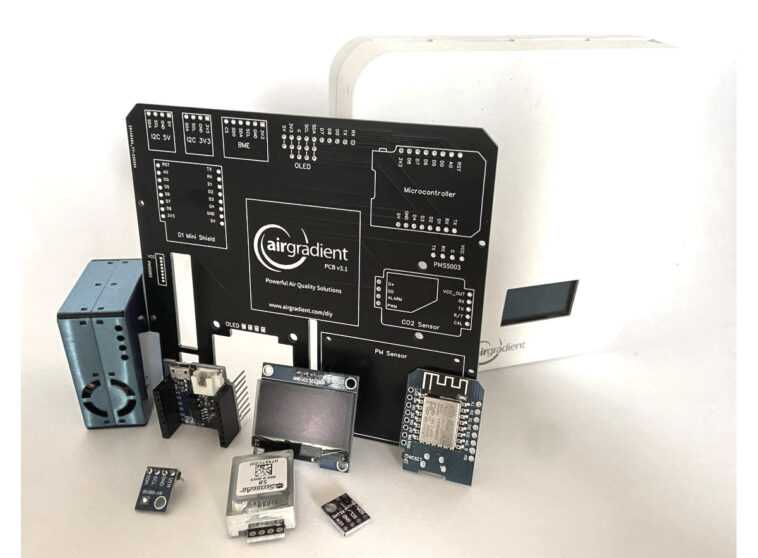

Le circuit imprimé et le boîtier personnalisés sont facultatifs, mais votre moniteur de bricolage ressemblerait à ceci…

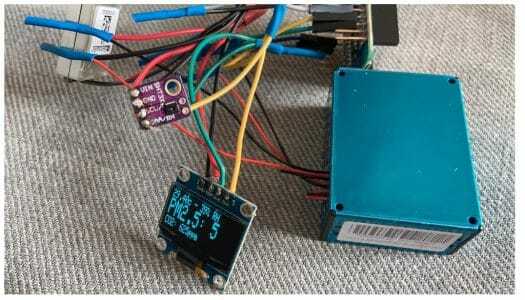

Moniteur de qualité de l'air DIY sans boîtier ni PCB

Le PCB EasyEDA personnalisé pour la version de base peut être trouvé sur OSHWLab. Les fichiers Gerber ainsi que les fichiers STL pour les boîtiers 3D peuvent être téléchargés pour les moniteurs Basic et Pro directement depuis le site Web de l’entreprise dans les instructions des deux modèles. La bibliothèque Arduino et des exemples de croquis pour la carte ESP8266 se trouvent sur GitHub. Il est possible de connecter le moniteur de qualité de l’air à des solutions telles que Home Assistant ou au tableau de bord Airgradient à la place.

Une fois que vous avez fabriqué le circuit imprimé personnalisé et imprimé le boîtier 3D, vous pouvez acheter l’autre pièce dans le commerce sur Aliexpress, Banggood ou d’autres magasins en ligne. Alternativement, AirGradients vend également des kits directement depuis leur site Web pour 67 $ à 128 $ expédiés de Chine, tandis que le bureau de R&D est basé à Chiang Mai, en Thaïlande.

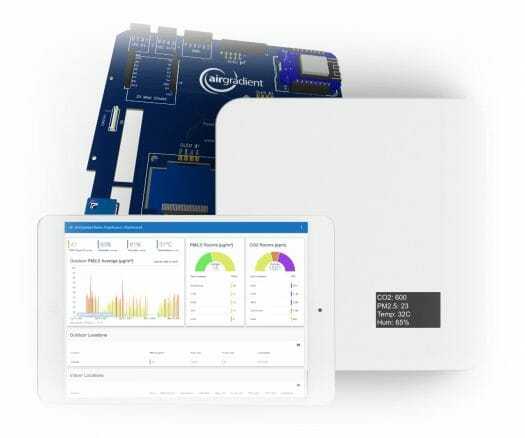

Tableau de bord Airgradient
